Способ определения постоянной термической инерции датчиков температуры
Иллюстрации
Показать всеРеферат
Сеюэ Советски к
Социалистических республик

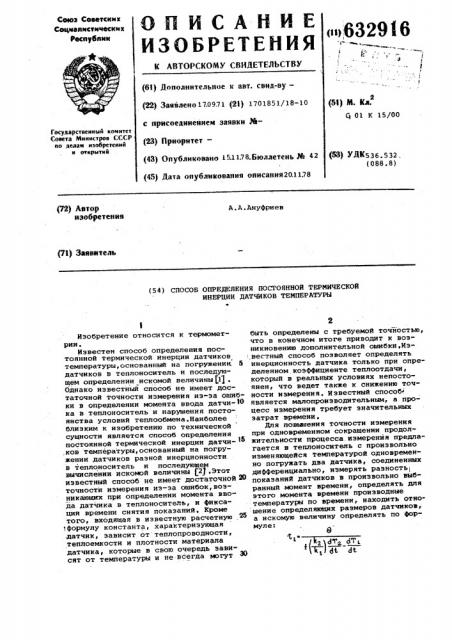

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
o >6329 t 6
k" .а
4 (63) Дополнительное к авт. свид-ву— (22) Заявлено 170971 (21) 1701851/18-10 с присоединением заявки Ю(23} Приоритет— (43) Опубликовано 15.11.78.Бюллетень Ph 42 (4S) Дата опубликования описания201178 (И) М. Кл.
Cj 01 К 15/00
Государственный комитет
Совета Министров СССР но делам изобретений н Открытий (о3} УДК53б. 532 (088.8) A.A.Ануфриев
Pk) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ ПОСТОЯННОЙ ТЕРМИЧЕСКОЙ
ИНЕРЦИИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Q а
/ 2 до dTLL
Изобретение относится к термометрии.
Известен способ определения постоянной термической инерции датчиков температуры, основанный на погруженни. 5 датчиков В теплоноснтель и последующем определении искомой величины flJ ..
Однако известный способ не имеет достаточной точности измерения иэ-за ошибки в определении момента ввода датчн-10 ка s теплоноснтель н нарушения постоянства условий теплообмена.Наиболее близким к изобретению по технической сущности является способ определения постоянной термической инерции датчи- 1о ,ков температуры„основанный на погружении датчиков разной инерционности в теплоноситель и последующеу вычислении искомой величины (2 .Этот известный способ не имеет достаточной 20 точности измерения иэ-за ошибок,возникающих при определении момента ввода датчика в теплоноситель, и фиксации времени снятия показаний. Кроме того, входящая в известную расчетную ®
1формулу константа, характеризующая ,датчик, зависит от теплопроводности, теплоемкости и плотности материала датчика, которые в свою очередь зависят от температуры и не всегда могут быть определены с требуемой точностью, что в конечном итоге приводит к возникновению дополнительной ошибки,Известный способ позволяет определять инерционность датчика только при определенном коэффициенте теплоотдачи, который s реальных условиях непостоянен, что ведет также к снижению точности измерения. Известный способ. является малопроизводительным, а процесс измерения требует значительных затрат времени.
Для новьааения точности измерения при одновременном сокращении продолжительности процесса, измерения предлагается s те с произвольно изменяющейся температурой одновременно погружать два датчика, соединенных дифференциально, измерять разность показаний датчиков в произвольно выбранный .момент времени, определять для этого момента времени производные температуры по времени, находить отношение определяющих размеров датчиков, а искомую величину определять по формуле:
6329 16
Формула изобретения
6 /
1 ("
"2Л,5 ( где О - разность показаний датчиков;
- время нагрева)
h
На чертеже показано устройство для осуществления предложенного спо соба.
Ойо состоит кэ емкости 1 с теплоносителем (горячий газ), датчиков 2 и 3 разной инерционности (термопары), Ю блоков 4, 5 и 6,определяющих произвсдные температуры, измеренной датчиками, по времени и разность показаний датчиков, блок 7 определения постоянной термической инерции и, 35 блок 8 вычисления отношения размеров датчиков.
Для определения постоянной термической инерции датчиков температуры в теплоноситель, которым является 20 нагретый газ, с произвольно изменяющейся температурой одновременно погружают два датчика, соединенных дифференциально, которые отличаются один от другого определяющими размерами. зя
Для цилиндрических или сферических датчиков определяющим размером является их диаметр.
Затем в любой произвольно выбранный момент времени измеряют разность показаний датчиков, определяют для этого момента времени производные температуры по времени и находят отношение определяющих размеров датчикжт;
И определяют искомую величину по фор-, муле, приведенной выше.
Преимущество предложенного способа заключается в том, что он позволяет точно и быстро измерять постоянные термической инерции датчиков температуры, например термопар, в широком температурном диапазоне и в условиях, близких к реальным, что приводит к повышению точности измерения нестацнонарных температур газового потока в различных промышленных установках, например в промышленных газовых горелках, газотурбинных установках, аэродинамических трубах.
Способ определения постоянной термической инерции датчиков темпер(туры, основанный на погружении датчиков разной инерционности s теплоносйтель и последующем вычислении искомой величины, отличающийся тем, что, с целью повышения точности измерения при одновременном сокращении продолжительности процесса измерения, s теплоноситель с произвольно изменяющейся температурой одновременно погружают два датчика, соединенных дифференциально, измеряют разность показаний датчиков в произвольно выбранный момент времени, определяют. для этого момента времени производные температуры по времени, находят отношение определяющих размеров датчиков, а искомую величину определяют по формуле: где Я - разность показаний датчиков;
Ь - время нагревау и((» определяющие размеры датчиков °
Йсточники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР
М 300783, кл.g 01 К 15/00, 1969.
2. Авторское свидетельство СССР
Р 267123, кл. Q 01 К 15/00, 1968.
