Реферат



(, 6 =,„

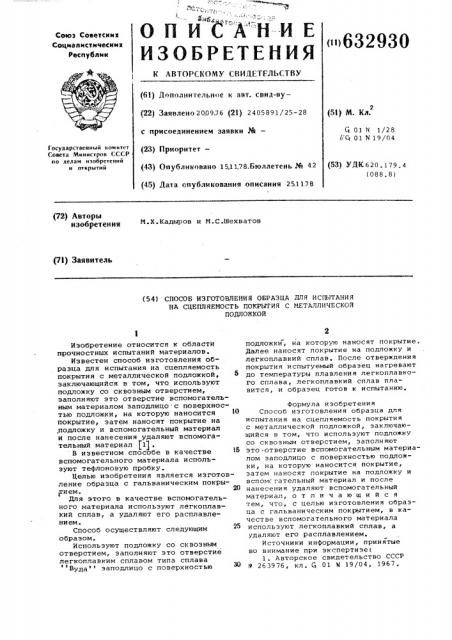

И С А Н--И

Союз Советских

Социалисткческкх

Республик

«»632930

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свид-ву— (22) Заявлено 20.09.76 (2l) 2405891/28-28 с присоединением заявки М— (23) Приоритет— (43) Опубликовано 15,1)78.Бюллетень ¹ 42 (5l) М. Кл.

Cj 01 К 1/28

//g 01 N 19/04

Государственный комитет

Совета Министров СССР но делам изобретений и открытий (53) УДК 620.179. 4 (088.8) (45) Дата опубликования описания 25.1178 (72) Авторы изобретении

М.Х. Кадыров и И. С.Шехватов (7!) Заявитель (54) СПОСОБ ИЭГОТОВЛЕНИЯ ОБРАЭЦА ДЛЯ ИСПЫТАЧИЯ

HA СЦЕ ПЛ ЯЕИОСТ Ь ПОКРЫТ ИЯ С МЕТАЛЛИЧЕСКОЙ

ПОДЛОЖКОЙ

Изобретение относится к области прочно ст ных и спыт а ни и мат ери алов °

Известен способ изготовления образца для испытания на сцепляемость покрытия с металлической подложкой, заключающийся в том, что используют подложку со сквозным отверстием, заполняют это отверстие вспомогательным материалом заподлицо с поверхностью подложки, на которую наносится покрытие, затем наносят покрытие на .подложку и вспомогательный материал и после нанесения удаляют вспомогательный материал jig .

В известном способе в качестве вспомогательного материала используют тефлоновую пробку.

Целью изобретения является изготовление образца с гальваническим покрыpием.

Для этого в качестве вспомогательного материала используют легкоплавкий сплав, а удаляют его расплавлениемм.

Способ осуществляют следующим образом.

Используют подложку со сквозным отверстием, заполняют это отверстие легкоплавким сплавом типа сплава Вуда заподлицо с поверхностью подложки, на которую наносят покрытие

Далее наносят покрытие на подложку и легкоплавкий сплав. После отверждения покрытия испытуемый образец нагревают до температуры плавления легкоплавкого сплава, легкоплавкий сплав плавится, и образец готов к испытанию.

Формула изобретения

Способ изготовления образца для испытания на сцепляемость покрытия с металлической подложкой, заключающийся в том, что используют подложку со сквозным отверстием, заполняют это -отверстие вспомогательным материалом заподлицо с поверхностью подложки, на которую наносится покрытие, затем наносят покрытие на подложку и вспомс гательный материал и после нанесения удаляют вспомогательный материал, отличающийся тем, что, с целью изготовления образца с гальваническим покрытием, в качестве вспомогательного материала используют легкоплавкий сплав, а удаляют его расплавлением.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

lC 263976, кл. Ст 01 N 19/04, 1967.
