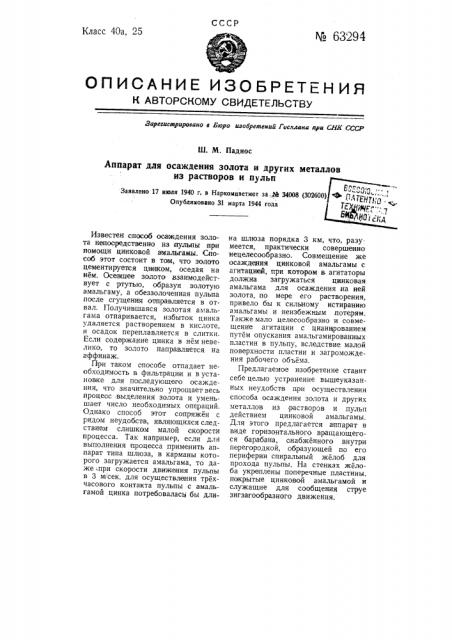

СССР

% 63294

Класс 40а, 25

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

Зарегистрировано в Бюро изобретений Госллана ирм СНК СССР

Ш. М. Паднос

Аппарат для осаждения золота и других металлов из растворов и пульп

Заявлено 17 июля 1940 г. в Наркомнветмет за,Ph 34008 (302600

Опубликовано 31 марта 1944 года

Известен способ осаждения золота непосредственно из пульпы при помощи цинковой амальгамы. Способ этот состоит в том, что золото цементируепся цынком, оседая на нем. Осевшее золото взаимодействует с ртутью, образуя золотую амальгаму, а обеззолоченная пульпа после сгущения отправляется в отвал. Получившаяся золотая амальгама отпаривается, избыток цинка удаляется растворением в кислоте, и осадок переплавляется в слитки.

Если содержание цинка в нем невелико, то золото направляется на аффинаж.

П ри таком способе отпадает необходимость в фильтрации и в установке для по следующего осаждения, что значительно упрощает весь процесс выделения золота и уменьшает число необходимых операций.

Однако способ этот сопряжен с рядом неудобств, являющихся следствием слишком малой скорости процесса. Так например, если для выполнения процесса применить аппарат типа шлюза, в карманы которого загружается амальгама, то даже.при скорости движения пульпы в 3 м сек. для осуществления трехчасового контакта пульпы с а мальгамой цинка потребоваласц бы длина шлюза порядка 3 км, что, разумеется, практически совершенно нецелесообразно. Совмещение же осаждения цинковой амальгамы с агитацией, при котором в агитаторы должна загружаться цинковая амальгама для осаждения на ней золота, по мере его растворения, привело бы к сильному истиранию амальгамы и неизбежным потерям.

Также мало целесообразно и совмещение агитации с цианврованием путем опускания амальгамированных пластин в пульпу, вследствие малой поверхности пластин и загромождения рабочего объема.

Предлагаемое изобретение ставит себе целью устранение вышеуказанных неудобств при осуществлении способа осаждения золота и других металлов из растворов и пульп действием цинковой амальгамы.

Для этого предлагается аппарат в виде горизонтального вращающегося барабана, снабженного внутри перегородкой, образующей по его периферии спиральный желоб для прохода пульпы. На стенках желоба укреплены поперечные пластины, покрытые цинковой амальгамой и служащие для сообщения струе зигзагообразного движения.

¹ 63294

Длина .пути пульпы, на котором происходит соприкосновение ее с покрытыми цинковой амальгамой пластинами, получается, несмотря на относительно неболыиие габариты аппарата, достаточно большой, чему способствует также волнистая форма поверхности пластин.

На чертеже фиг. 1 показывает вид такого аппарата спереди,, наполовину в вертикальном разрезе; фиг. 2 — вид в плане, также наполовину в разрезе; фиг. 3 — вид его сбоку; фиг. 4 — вид части днища аппарата по спрелке А фиг. 3, со стороны разгрузки; фиг, 5 и 6— вид отдельеых покрытых амальгамой пластин и их поперечное сечение; фиг. 7i — отдельные деталидля крепления пластин в каналах спирального желоба барабана.

Аппарат представляет собой цилиндрический барабан 1 с кольцевыми днищами 2 и 3. Барабан 1 расположен горизонтально и вра.щается воируг своей оси. Вращение осуществляется при помощи зубча той передачи, состоящей из зубчатого венца 4, опоясывающего барабан 1, шестерни 5, приводимой в движение от электродвигателя через,два червячных редуктора 6 и 7.

Опорой для барабана 1 служат четыре ролика 8, на которых покоятся бандажи 9, олоясывающие барабан 1.

Внутренняя кольцевая часть барабана снабжена спиралыго изогнутой перегородкой 10 из листового железа, идущей от одного конца барабана к другому и образующей спи ральный желоб. Поперек желоба установлены пластины 11, 12 из волнистого цинка, натертые ртутью.

Пластины 11 и 12 установлены таким образом, что пульпа может двигаться по желобу только зигзагообразно. Для этого пластины 11 крепятся у внутренней кромки перегородки 10 (на фиг, 2 показаны пластины только в двух соседних витках спирального желоба) и не доходят до внутренней стенки барабана 1; пластины же

12 кре1пятся также у внутренней кромки перегородки 10, но доходят до стенки ба рабана 1 со стороны, обращенной к внутренней кольцевой кромке перегородки 10, и снабжены вырезом а (фиг. 6). Для крепления пластин 11 и 12 с возможностью их легкого удаления по всей спиралыной линии внутренней кольцевой кромки перегородки радиально укреплены попеременно планки

13 и 14, снабженные каждая двумя визитами 15, на которые надеваются

cBoHIMH соответствующими отверстиями пластины 11 и 12 и закрепля1отся на них гайками 16. Кроме этого каждая пластина 11, 12 располагается между двумя укрепленными на поверхности лерегородки 10, направляющими 17.

Загрузка пульпы происходит по трубе в первый виток барабана (по фиг. 3, с левой <его стороны). Подача рассчитывается так, чтобы за один оборот барабана пульпой заполнился сегмент первого витка

Тогда аппарат будет за дружен на полную производительность.

При вращении барабана пульпа движется по спиральному желобу В, причем пластины 11 и 12 сообщают ей в желобе зигзагообразный путь, чем обеспечивается длительность соприкосновения пульпы с амальгамированной поверхностью цинковых пластин.

Количество пластин, диаметр барабана и количество витков спирали за висят от необходимой поверхности контакта для заданной производительности.

Разгрузка происходит через щелевые, отверстия 18, 19, 20, 21 B кольцевом днище 2 барабана 1.

Разгружаемая пульпа поступает по направлению стрелки С (фиг. 4) на шлюз 22 с глубокими карманами. где производится улавливание амальгамы и пульпы. Перед установкой в аппарат пластины 11 и 12 натираются с двух сторон амальгамой. Через определенные промежутки времени в аппарат задается ртуть, которая смачивает пластины и, смывая часть амальгамы, выносит ее на шлюз

Ртуть с амальгамой, уловленная на шлюзе, идет в отпарку. Отделенное золото отправляется в пере¹ 63294

Фиг. 1

Фиг. 3

Фиг. 4

Фиг. 2

Фиг.5 и 6

Фиг. 7

Отв. редактор Д. А. Михайлов

Техн. редактор М. С. Бондарев

Л45649. Подписано к печати 18/IV 1945 г. Тираж 500 экз. Цена 65 к. Зак. 24

Типография Госпланиэдата, пм. Воровского, Калуга илавку или в аффинаж, а ртуть идет обратно и п роцесс.

При износе пластины 11, 12 заменяются новыми.

Предмет изобретения

Аппарат для осаждения золота и других металлов из растворов и пульп, в частности действием цинковой амальгамы, о т л и ч а ю щ и йс я применением горизонтального вращающегося барабана, снабженного внутри перегородкой, образующей спиральный желоб для протекания пульпы, и укрепленными на стенках желоба амальгамированными .пластина ми для сообщения раствору или пульпе зигзагообразного движения и для цементации металла.
