Реферат

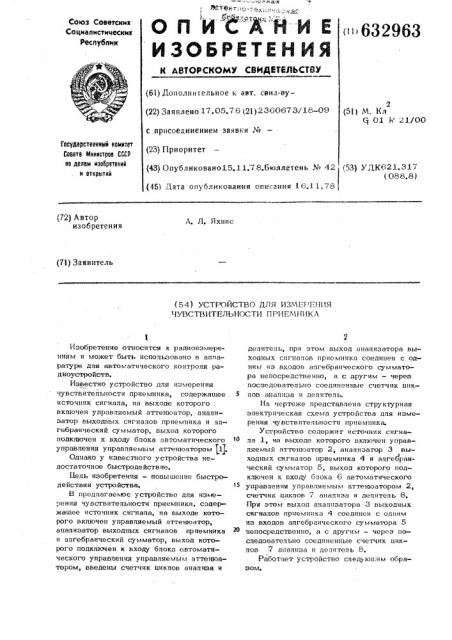

o n e " ""v w e

ИЗОБРЕТЕН ИЯ

Союз Советских

Социапистическитт

Республик

< 632963 (б1) Дополнительное к авт. свил-ву(22) Заявлено 17.05.76 (2т) 236(3673 18-09 с присоединением заявки № (23) Приоритет (43) Опубликовано15.11.78.áþëëãTeíb М 42 (4Б) Дата опубликования or.vñëèèÿ 16.11.78 (51j М. Кл

С 01 h 21/00

Гкударстаенный каинтет

Савата Инннстроа СИР аа делан нзебратаннй н открытнй (53) УДК621.817 (088.8) (72) Автор изобретения

А. Л, Лхнис (54) УСТРОЙСТВО ДЛЯ ИЗМГРН СИЯ

ЧУВСТВИТЕЛЬНОСТИ ПРИЕМНИКА

Изобретение относится к радиоизмерениям и может быть испопьзовано в аппаратуре дпя автоматического контропя радиоустройств.

Известно устройство для измерения чувствитепьности приемника, содержащее . источник сигнапа, на выходе которого . вкпточен управпяемый аттенюатор, анапизатор выходных сигналов приемника и апгебраический сумматор, выход которого подкшочен к входу бпока автоматического управления управпяемым аттенюатором 1).

Однако у известного устройства недостаточное быстродействие. цепь изобретения — повышение быстродействия устройства.

В предпагаемое устройство для измерения чувствительности приемника, содержащее источник сигнапа, на выходе которого включен управляемый аттенюатор, анализатор выходных сигналов приемника и апгебраический сумматор, выход которого подключен к входу блока автоматического управления управляемым аттенюатором, введены счетчик циклов анализа и делитель, при этом BbIxoll анапизатора выходных сигнапов приемника соединен с одним иэ входов алгебраического сумматора непосредственно, а с другим — через поспедоватепыто соединенные счетчик цикпов анапиза и делитель.

На чертеже представпена структурная электрическая схема устройства для изме« рения .чувствительности приемника.

Устройство содержит источник сигнапа 1, на выходе которого включен управпяемый аттенюатор 2, анапиэатор 3 выходных сигнапов приемника 4 и апгефаический сумматор 5, выход которого подкпючен к вхо т блока 6 автоматического управпения управляемым аттенюатором 2, счетчик цикпов 7 анализа и депитепь 8.

При этом выход анализатора 3 выходных сигнапов приемника 4 соединен с одним

Работает устройство спецу юп;им образом.

О329ОЗ

Составитель В, Бепякович

Редактор П. Жаворонкова Техред М. Борисова Корректор C. Гарасиняк

Заказ 6546/36 Тираж 1070 Пони исное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Фипиап ППП Патент, г. Ужгород, ул. Проектная, 4

На входе приемника 4 блок 6 автоматического управления с помощью управляемого аттегпоатора 2 выставпяет первый уровень стиммупирующего сигнала. Выходной сигнал приемника 4 анализируется в ана- 5 пизаторе 3, ) спи в результате анализа в анализаторе 3 выходной сигнап приемника 4 будет признан годным, анализатор

3 пибо выдает сигнал "вычесть" (уменьшить уровень стимулирующего сигнала), $6 либо выдает на алгебраический сумматор

5 сигнал прибавить . Одновременно выходной сигнал анализатора 3 ("вычесть" ипи "прибавить" ) считается счетчиком циклов 7 и подается на депитепь 8, с которого очередная ступенька поиска типа I.tЯ (где tl -число цикпов поиска) подается на вход алгебраического сумматора 5, в котором апгебраически суммируется О его содержимым. С выхода алгебраическо- 26 го сумматора 5 опорный сигнап поступает в блок автоматического управления, и ВыстаВ пяется B TopGH урОВен ь стим мул ирующего сигнала. Далее циклы повторяются. В результате повторения .g, цикпов поиска 25 выставггяется уровень мощности, т.е.,уровень входного сигнапа, характеризующий истишгую чувствительность приемника 4, Устройство позволяет от поиска чувствительности двоичными шагами типа s.)2ÏÌ сумма которых ограничена и поэтому требуется вычисление вероятности на каждом шаге поиска, перейти к поиску шагами типаЦИ, соответствующими членам расходяшегося ряда, сумма которых бесконечна, Увепичение чиспа шагов поиска для компенсации ошибочных шагов при использовании быстродействующего (например эпектронного) управляемого аттенюатора

2 на быстродействии сказывается мало, а счетчик цикпов 7, депитепь 8 и алгебраический сумматор 5 могут быть реализованы UBN, Формула изобретения

Устройство дпя измерения чувствительности приемника, содержащее источник сигнапа, на выходе которого вкпючен уцравпяемый аттенюатор, анапизатОр Выходных сигнапов приемника и алгебраический СУ МMBTOP) ВЫХОД КОТОРОГО ПОДКПЮЧЕН К входу блока автоматического управления управляемым атте поатором, о т и и ч а— ю щ е е с я тем, что, с целью повышения быстродействия, в него введены счетчик цикпов анализа и депитепь, при этом выход анапизатора выходных сигнапов при1 емника соединен с одним из входов алгебраического сумматора непосредственно, а с другим — через последовательно соединенные счетчик цикпов анапиза и депитель.

Источники информации, принятые во внимание при экспертизе:

1. Баумгарт В. Ф. Автоматизация контропя радиоприемников. N., "Связь"„1970, с. 70.
