Устройство для измерения параметров морского волнения

Устройство для измерения параметров морского волнения

Иллюстрации

Показать все

Реферат



оииа\,4у 1: 4% д и

Ам4Мом ой; и ч- .,ю -л

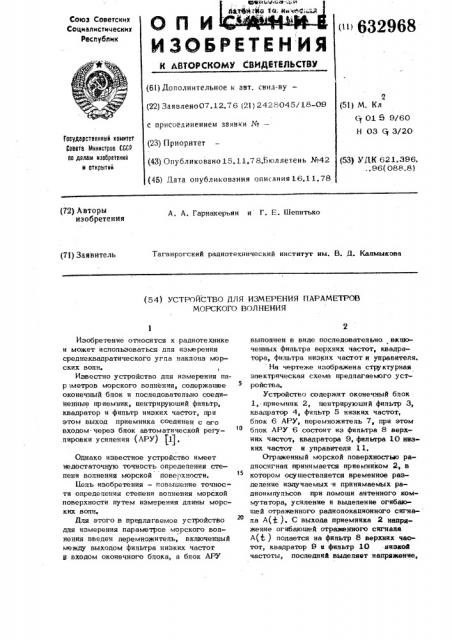

ОП И

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

<»>632968 (61) Дополнительное к авт. свид-ву— (22) Заявлено07.12.76 (21) 2428045/18-09 с присоединением заявки №вЂ” (23) Приоритет

2 (51) M. Кл

Су 0l б 9/60

Н 03 Ст 3/20

Государственный комитет

Совета Иииистров СССР по делам изобретений и открытий (43) Опубликовано15,11,78,Бюллетень №42 (53) УДК 621.396,,.96(088.8) (45) Дата опубликования описания 16.11.78 (72) Авторы изобретения

А. А. Гарнакерьян и Г. Е. Шепитько

Таганрогский радиотехнический институт им. B. Д. Калмыкова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ HAPAMETPOB

МОРСКОГО ВОЛНЕНИЯ

Изобретение относится к радиотехнике и может использоваться дпя измерения среднеквадратического угла наклона морских волн

Известно устройство дпя измерения пар метров морского волнения, содержащее оконечный блок и последовательно соединенные приемник, центрирующий фильтр, квадратор и фильтр низких частот, при этом выход приемника соединен с его входом-через блок автоматической регу.лировки усиления (АРУ) (1), Однако извесгное устройство имеет недостаточную точность определения степени волнения морской поверхности.

11епь изобретения — повышение точности определения степени волнения морской поверхности путем измерения длины морских вопи

Дпя этого в предлагаемое устройство дпя измерения парамеч юв морского волнения введен перемножитепь, включенный между выходом фильтра низких частот и входом оконечного блока, а блок АРУ выполнен в виде последовательно. вкпюченных фильтра верхних частот, квадратора, фильтра низких частот и управителя.

На чертеже изображена структурная электрическая схема предлагаемого устройства.

Устройство содержит оконечный блок

1, приемник 2, иенгрирующий фильтр 3, квадратор 4, фильтр 5 низких частот, блок 6 АРУ, перемножитепь 7, при этом блок АРУ 6 состоит из фильтра 8 верхнюс частот, квадратора 9, филера 10 низких часгот и управителя 11, Ограженный морской поверхностно радиосигнал принимается приемником 2, в котором осуществляется временное разделение излучаемых -и принимаемых радиоимпупьсов при помощи антенного коммутатора, усиление и выделение огибающей отраженного радиолокационного сигнала А(). С выхода приемника 2 напряжение огибающей отраженного сигнала

А(с ) подается на фильтр 8 верхних частот, квадратор 9 и фильтр 10 низкой частоты, последний выделяет напряжение, 632968

Составитель Г. Серова

Редактор Т. Янова Техред О. Андрейко Корректор С. Гарасиняк

Заказ 6547/36 Тираж 660 . Подписное

1lHHHfIH Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, ЖЗ5, Раушская наб., д» 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 пропорциональное дисперсии процесса<Я(Ц, полученного из огибающей путем пропускания ее через фильтр 8 верхних частот.

Напряжение, пропорциональное дисперсии процесса д(), поступает на вход управителя 11 и второй вход приемника 2, обеспечивающих стабилизацию дисперсии процессад(Е) при произвольном состоянии отражающей морской поверхности, при атом величина дисперсии огибающей на выходе приемника 2 обратно нропорциональна средней частоте ее спектра.

Определение величины дисперсии огибающей сигнала, прошедшего приемник 2 и блок 6 АРУ, производится путем подачи напряжения огибающей перез центрирующий фильтр 3 на квадратор 4 и фильтр

5 низких частот.

С выхода фильтра 5 низких частот напряжение, обратно пропорциональное средней частоте спектра центрированной огибающей (1), поступает на первый вход перемножителя 7, на второй вход которого поступает напряжение, пропорциональное скорости полетаУ летательного аппарата.

С выхода перемножителя 7 напряжение, пропорциональное длине морских волн й(В) в направлении полета 8, поступает на оконечный блок 1, проградуированный в значениях величины Я.

Предлагаемое устройство проше, чем известное, в аппаратурной реализации. з Формула изобретения

Устройство для измерения параметров морского волнения, содержащее оконечный блок и последовательно соединенные

31 приемник, центрирующий фильтр, квадратор и фильтр низких частот, при атом выход приемника соединен с его входом через блок автоматической регулировки усиления (АРУ), о т л и ч а ю щ е е с я тем, И что, с целью повышения точности определения степени волнения морской поверхности путем измерения длины морских волн, в него введен перемножитель, включенный между выходом фильтра низких частот и входом оконечного блока, а блок

АРУ выполнен в виде последовательно включенных фильтра верхних частот, квадратора, фильтра низких частот и управителя.

Источники информации, принятые во внимание при экспертизе:

1, Гарнакерьян А. А, и др. К вопросу измерения высоты морских волн радиолокационным методом. Сборник "Неконтакт@ ные методы измерения океанографических параметров, М., "Гидрометеоиздат", 1975, с. 59-66, рис. 2.
