Электромеханическое устройство тревожной сигнализации

Электромеханическое устройство тревожной сигнализации

Иллюстрации

Показать все

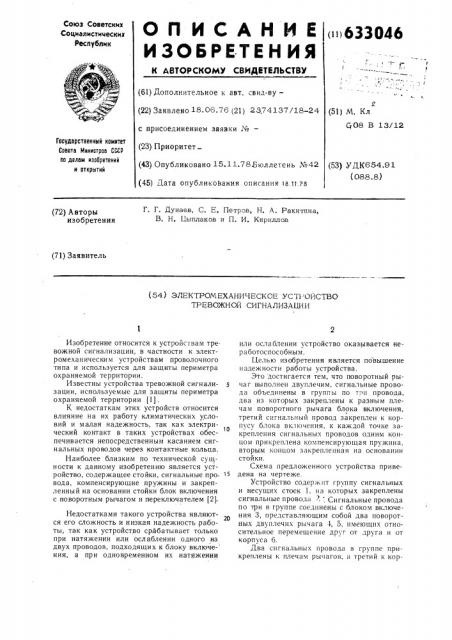

Реферат



633046

Составитель О. Богомолова

Редактор Н. Каменская Текред О. Луговая Корректор Л. Василнва

Заказ 6558I41 Тираж 721 Подписное

ИНИИПИ Государственного комитета Совета Министров СССР по делам изобретен ий и от к р ыт и й

113035, Москва, Ж-35, Раушскаи наб.. д, 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 пусу блока включения с переключателем 7.

Другим концом сигнальные провода прикреплены к сигнальным стойкам через компенсирующие пружины 8.

Устройство работает следующим образом.

При попытке проникнуть за охраняемую территорию нарушитель вынужден натянуть или ослабить один, два или более проводов (одновременно или раздельно) так, что за счет этого изменения происходит поворот одного рычага относительно другого, либо относительно корпуса, либо одновременно двух рычагов относительно корпуса, в результате этого замыкаются контакты включа ющего устройства.

Таким образом, устройство срабатывает при любом сочетании относительно перемещения (натяжения или ослабления) одного или двух из трех сигнальных проводов, что ! увеличивает надежность работы устройства.

Формула изобретения

Электромеханическое устройство тревожной сигнализации, содержащее стойки, сигнальные провода, компенсирующие пружины и закрепленный на основании стойки блок включения с поворотным рычагом и переключателем, отличающееся тем, что, с целью повышения надежности устройства. повопотный рычаг выполнен двуплечим, сигнальные провода об ьединены в группы по три провода, два из которых закреплены к разным плечам поворотного рычага блока включения, третий сигнальный провод закреплен к корпусу блока включения, к каждой точке закрепления сигнальных проводов одним концом прикреплена компенсирующая пружина, вторым концом закрепленная на основании стойки.

Источники информации, принятые во внимание при экспертизе:

l. Устройства тревожной сигнализации

«Луч — М», «Кварц — 2М», «Кварц — 5». Теi2О нические описания.

2. Авторское свидетельство СССР

Хо 300885, кл. G 08 В 13/12, 1968.
