Реферат

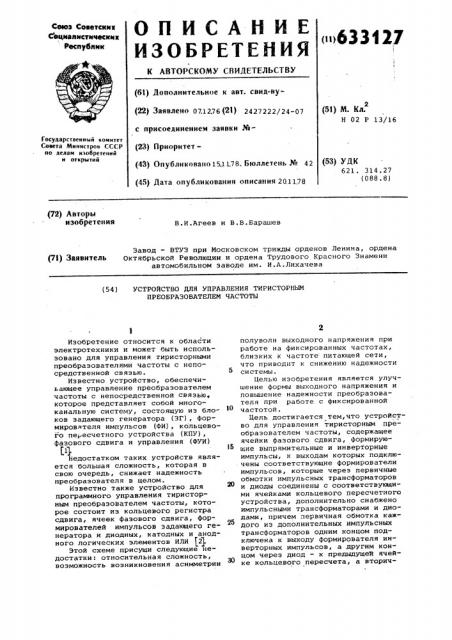

ОПИСАп ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнм

СЪцналнстнчвскнк

Республнк

«»833127 (6l) Дополнительное к авт. свид-ву(22) Заявлено 07.1276(21) 2427222/24-07 с присоединением заявки №(23) Приоритет— (43) Опубликовано 15,1178. Бюллетень № 42 (45) Дата опубликования описания 201178 (51) М. Кл.

HP 1З/16

Государственный комитет

Совета Министров СССР оо лелам изобретений и открытий (53) УДК

314.27 (088.8) (72) Авторы изобретения

В.И.Агеев и В.В.Барашев

Завод — ВТУЗ при Московском трижды орденов Ленина, ордена (71) Заявитель Октябрьской Революции и ордена трудового красного знамени автомобильном заводе им. И.А.Лихачева (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ THPHCTOPHblM

ПРЕОБРАЗОВАТЕЛЕМ ЧАСТОТЫ

1 1

Изобретение относится к области электротехники и может быть использовано для управления тиристорными преобразователями частоты с непосредственной связью.

Известно устройство, обеспечиьающее управление преобразователем частоты с непосредственной связью, которое представляет собой многоканальную систему, состоящую из блоков задающего генератора (31), формирователя импульсов (ФИ), кольцевого пересчетного устройства (КПУ), фазового сдвига и управления (ФУИ)

Я

Недостатком таких устройств является большая сложность, которая в свою очередь, снижает надежность преобразователя в целом.

Известно также устройство для программного управления тиристорным преобразователем частоты, которое состоит из кольцевого регистра сдвига, ячеек фазового сдвига, формирователей импульсов задающего генератора и диодных, катодных и анодного логических элементов ИЛИ 2

Этой схеме присущи следующие недостатки: относительная сложность, возможность возникновения асимметрии полуволн выходного напряжения при работе на фиксированных частотах, близких к частоте питающей сети, что приводит к снижению надежности системы.

Целью изобретения является улучшение формы выходного напряжения и повышение надежности преобразователя при работе с фиксированной частотой.

Цель достигается тем,что устройство для управления тиристорным преобразователем частоты, содержащее ячейки фазового сдвига, формирующие выпрямительные и инверторные импульсы, к выходам которых подклю. чены соответствующие формирователи импульсов, которые через первичные обмотки импульсных трансформаторов и диоды соединены с соответствующими ячейками кольцевого пересчетного устройства, дополнительно снабжено импульсными трансформаторами и диодами, причем первичная обмотка каждого иэ дополнительных импульсных трансформаторов одним концом подключена к выходу формирователя инверторных импульсов, а другим концом через диод — к предыдущей ячейке кольцевого пересчета, а вторичНа чертеже представлена схема предлагаемого устройства.

Устройство содержит ячейки Фазового сдвига 1-12, Формирователи импульсов 13-24, импульсные трансформаторы 25-42, распределитель импульсон, включающий диоды 43-66 и кольцевой пересчет с ячейками 67-72.

Ячейки фазового сдвига 1-6 формируют импульсы выпрямительного режима, которые могут сдвигаться в диапазоне сС = 0-90 эл.град.

Ячейки /-12 формируют импульсы иннерторного режима, которые имеют постоянный фазовый сдвиг, равный сс = 150 эл. град. формирователи импульсов 13-24 усиливают и формируют импульсы, вырабатываемые ячейками 1-12. На выходе формирователей выпрямительных импульсов 13-18 стоят импульсные трансформаторы 25-30, которые имеют одну первичную и одну вторичную обмотки. На выходе каждого из Формирователей иннерторных импульсов

19-24 стоит по два импульсных трансформатора, один из которых (31-36) используется для включения соответствующей ячейки пересчета, а другой 30 (37-42) для формирования инверторных импульсов на тиристорах силовой схемы. Импульсные трансформаторы 31-36 с диодами 55-60 и ячейки пересчета

69,68,67,72,71,70, соответственно.

Каждый, формирователь импульсов состоит из зарядного резистора 73, накопительного конденсатора 74 и тиристора 75. Выход каждого формирователя импу) ьсов соединен с выходом соответствующей ячейки фазового сдвига. Каждая ячейка пересчета состоит из тиристора 76, сопротивления 77, коммутирующего конденсатора 78 и диода 79.

Устройство работает следующим образом.

Импульсы управления Формируются ячейками фазового сцвига 1-12 и подаются на тиристоры Формирователей импульсов 13-24, соответственно.

При этом ячейки 1,3,5 и формирон тели 13, 15, 17, ячейки 2,. 4, 6 и формирователи 14, 16, 18 Формируют выпрямительные импульсы катодной и анодной группы тиристоров силовой схемы соответственно, а ячейки 7, 9,11 и 8,10,12 и формирователи

19,21,23 и 20,22,24 — иннерторные импульсы катодной и анодной групп, соответственно. Для формирования 60 импульса управления на одном из тиристорон силовой схемы необходимо, чтобы на какой-либо формирователь поступил импульс от соответствующей ячейки фазового сдвига и был 65

8 633127 ная обмотка подключена ко входу последующей ячейки кольцевого пересчета. открыт определенный тиристор ячеек пересчета 67-72.

Так, например, для того, чтобы ныпрямительный импульс поступил на соответствующий тиристор силовой схемы необходимо, чтобы был включен тиристор 76 ячейки 67 пересчета, а яче(ка 1 сформировала управляющий импульс и поцала их на формирователь 13, При этом конденсатор Формирователя 7 (предварительно заряженный) разрядится через тиристор

75, первичную обмотку импульсного . трансформатора 25, диод 43 и тиристор 76 пересчета. На вторичной обмотке импульсного трансформатора 25 будет сформирован выпрямительный импульс, который включит соответстнующий тиристор силовой схемы. Аналогично формируются импульсы другими Формирователями.

Как видно из схемы, работа системы построена таким образом, чтобы н каждом такте работы паресчета подавались выпрямительные импульсы на два тиристора силовой схемы и инверторный импульс на один из них.

Окончание такта определяется моментом формирования импульса на входе следующей по порядку ячейке пересчета. Для переключения ячеек пересчета используются инверторные импульсы ячеек, не формирующих н данном такте рабочий инверторный импульс.

Для того, чтобы был сформирован импульс на каждый последующий тиристор пересчета, необходимо, чтобы соответствующая инверторная ячейка сформировала импульс и, чтобы был открыт предыдущий тиристор пересчета

Так, например, для включения ячейки пересчета 68 необходимо, чтобы предварительно была включена ячейка 67 и сработала ячейка формирования инверторных импульсов 9. Тогда формирователь 21 сформирует импульс на вторичной обмотке импульсного трансформатора 33 и включится ячейка 68 пересчета.

Следовательно, каждый импульсный трансформатор, формирующий импульсы на каждом последующем тиристоре пересчета,.формирует импульс в .том случае, если включен предыдущий тиристор пересчета и если сработала соответствующая ячейка инверторных импульсов. формула изобретения

Устройство для управления тирисгорным преобразователем частоты, содержащее ячейки Фазоного сдвига, формирующие выпрямительные и инверторные импульсы, к выходам которых подключены соответствующие формирователи импульсов, которые через первичные обмотки импульсных трансформаторов и диоды соединены с соответствующими ячейками кольцевого пе633127 ресчетного устройства, о т л и ч а ю щ е е с я тем, что, с целью улучшения формы выходного напряжения и повышения надежности преобразователя при работе с фиксированной частотой, оно дополнительно снабжено импульсными трансформаторами и диодами, причем первичная обмотка каждого из дополнительных импульсных трансформаторов одним концом подключена к выходу формирователя инверторных импульсов,а другим концом через диод — к предыдущей ячейке кольцевого пересчета, а вторичная обмотка подключена ко входу последующей ячейки кольцевого пересчета

Источники информации, принятые во внимание при экспертизе:

1. Барский В.Н. Раздельное управление реверсивными тирнсторными преобразователями, М., Энергия, 1975, с. 32.

2. Авторское свидетельство СССР

Р 499637, кл. Н 02 P 13/16, 1972.
