Реферат

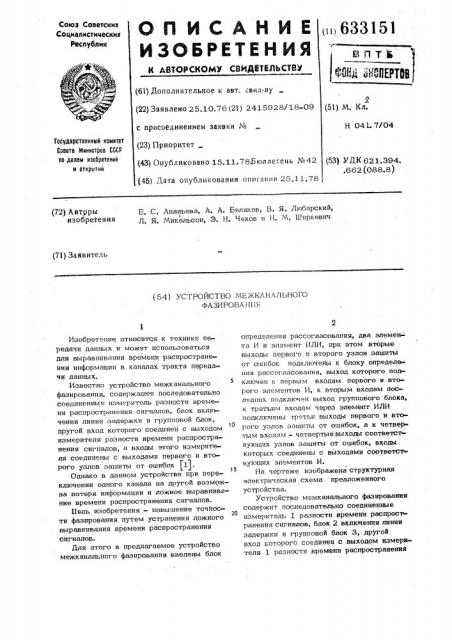

ОП ИС НИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистическими

Республик ()))633151

ВПТУ

Фй" ЗПРК (61) Дополнительное к авт, свил-ву (22) Заявлено 25.10.76 (21) 2415928/18-09 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.11.78Бюллетень ¹42 (45) Дата опубликования описания 25.11.78

2 (51) М. Кл, Н 04L 7/04

Государственный комитет

Совета Министров СССР оо делам иэооретений и открытий (53) УЙК 621.394. .662 (088.8) (72) Автрры изобретения

Е. С. Ананьева, А. А. Беляков, В. Я. Любарский, Л. Я. Микельсон, Э. Н. Чехов и Н. М, Ынркевич (71) Заявитель (54) УС ГРОЙСТВО МЕЖКАНАЛЬНОГО

ФАЗИРОВА ННЖ

Изобретение относится к технике передачи данных и может использоваться для выравнивания времени распространения информации в каналах тракта передачи данных.

Известно устройство межканального фазирования, содержащее последовательно соединенные измеритель разности времени распространения сигналов, блок включения линии задержки и групповой блок, другой вход которого соединен с выходом измерителя разности времени распространения сигналов, а входы этого измерителя соединены с выходами первого и второго узлов защиты от ошибок )1).

Однако в данном устройстве при пере ) 5 ключении одного канала на другой возможна потеря информации и ложное выравнивание времени распространения сигналов.

Цель изобретения — повышение точйосго ти фазирования путем устранения ложного выравнивания времени распространения сигналов.

Для этого в предлагаемое устройство межканальпого фазирования введены блок определения рассогласования, два элемента И и элемент ИЛИ, при этом вторые выходы первого и второго узлов зашиты от ошибок подключены к блоку определения рассогласования, выход которого подключен к первым входам. первого и второго элементов И, к вторым входам последних подключен выход группового блока, к третьим входам через элемент ИЛИ подключены третьи выходы первого и второго узлов зашиты от ошибок, а к четвертым входам — четвертыевыходы соответствующих узлов зашиты от ошибок, входы которых соединены с выходами соответствуюших элементов И.

На чертеже изображена структурная электрическая схема предложенного устройства.

Устройство межканального фазирования содержит последовательно соединенные измеритель 1 разности времени распрос хранения сигналов, блок 2 включения линии задержки и групповой блок 3, другой вход которого соединен с выходом измерителя 1 разности времени распространения

633151 сигналов, входы этого измерителя соединены с выходами первого и второго узлов

4 и 5 защиты от ошибок, а также блок

6 определения рассогласования, два элемента И 7 и 8 и элемент ИЛИ 9, при у этом вторые выходы первого и второго узлов 4 и 5 защиты ог ошибок подключены к блоку 6 определения рассогласования, выход последнего подключен к первым входам первого и второго элементов 11

И 7 и 8, к вторым входам которых подключен выход группового блока 3, а к третьим входам через элемент ИЛИ 9 подключены третьи выходы первого и второго узлов 4 и 5 зашиты от ошибок, а М к четвертым входам — четвертые выходы соответствующих узлов 4 и 5, входы кс торь х соединены с выходами соответствующих элементов И 7 и 8. Блок 6 определения рассогласования содержит триггв- 29 ры 10 и 11, элементы И 12 и 13 и элемент И ЛИ-У! Е 1 4 ..

Предложенное устройство работает следующим образом.

По окончании процесса выравнивания И из группового блока 3 на элементы у!

7 и 8 поступает положительный потенциал, свидетельствующий об окончании выравнивания и разрелаюший устранение ложного выравнивания времени распространения сигналов, если такое имеется.

При поступлении тактового сигнала п . отдельно из каждого узла 4 и 5 зашиты триггеры 10 и 11 устанавливаются в поло жение "1". При поступлении тактовых сигналов из обоих узлов 4 и 5 зашиты одновременно с выходов "1" триггеров

10 и 11 на элемент И 12 поступают положительные потенциалы, а с выходов

4@

"0" на элемент И 13 — нулевые потенциалы, при этом с выхода элемента И

12 на элемент ИЛИ-НE 14 поступает положительный потенциал, а с выхода элемента ИЛИ-HE 14 на элементы И

4$

7, 8 — нулевой, запрешаюший формирование сигналов на выходе элементов И

7 и 8, что свидетельствует об отсутствии ложного выравнивания времени распространения.

Если же происходит ложное выравнивание времени распространения сигHQJIQB, то на вход триггеров 10 и 11 поступают тактовый сигнал только от одного из узлов защиты от ошибок. В этом случае

М с выхода элементов И 12 и 13 на элемент ИЛИ-НЕ 14 поступают нулевые потенциалы, а с выхода элемента ИЛИ-НЕ

14 на элементы И 7 и 8 - положительный потенциал, подготавливаюший устройство к проведению повторного выравнивания времени распространения сигналов.

При этом, если в данный момент выборка информации осуществляется из первого канала, то с выхода узла 4 защиты на вход элемента И 8 поступает положительньгй потенциал и по тактовому сиг налу "у! +1" узла 4 зашиты или узла

5 защиты па выходе элемента И 8 формируется сигнал перевода узла 5 защиты второго канала в цикловое фазирование, вызывающий повторное проведение выравнивания времени распространения сигналов во втором канале. Если же выборка информации производится из второго кацала, то из узла 5 зашиты на элемент И 7 поступает положительный потенциал и по сигналу, формирующемуся на выходе элемента И 7, к повторному проведению выравнивания времени pQc» пространения сигналов переходи>" первый канал.

Установка триггеров 10 и 11 в состояние "0" осуществляется циклически по, сигналу "Сброс".

Данное устройство межканального фазирова1шл устраняет ложное выравнивание времени распространения сигналов, что повышает точность фазирования.

Формула изобретения

Устройство межканального фазирования„ содержащее последовательно соединенныее измеритель разности времени распространения сигналов, блок включения линии задержки и групповой блок, другой вход которого соединен с выходом измерителя разности времени распространения сигналов, входы которого соединены с выходами первого и второго узлов зашиты от ошибок, о т л и ч а ю ш е е с я тем, что, с целью повышении точности фазирования путем устранения ложного выравнивания времени распространения сигналов, в .него введены блок определения рассол ласования, два элемента И и элемент

ИЛИ, при этом вторые выходы первого н второго узлов защиты от ошибок подключены к блоку определения рассогласования, выход которого подключен к первым входам первого и второго элементов И, к вторым входам последних подключен выход группового блока, к третьим входам через элемент ИЛИ подключены третьи выходы первого и

633151

Составит. ) п, Т. Ма!) ни)) л

Техр.;, О. Лнд!)ейкэ Ео!)!)ектор М. Демчик

Редактор Т. Янова

Заказ 6571/46 Тираж 7() 3 !олписное

3Л!.!ИИПИ Государствеииог<- комитета Совета Министров ССС по делам и;и)б)) те)п)Й и откр)ытий

113035, Москва, -35, аушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4 второго узлов зашиты от ошибок, а к четвертым входам — четвертые выходы соответствующих узлов защиты от ошибок, входы которых соединены с выходами соответствующих элементов И.

Источники информации, принятые во внимание при экспертизе:

1. Шляп,)берский В. И. Основы техники передачи дискретных сообше)пй, 3 М., "Связь, 1973., с. 427-432.
