Реферат

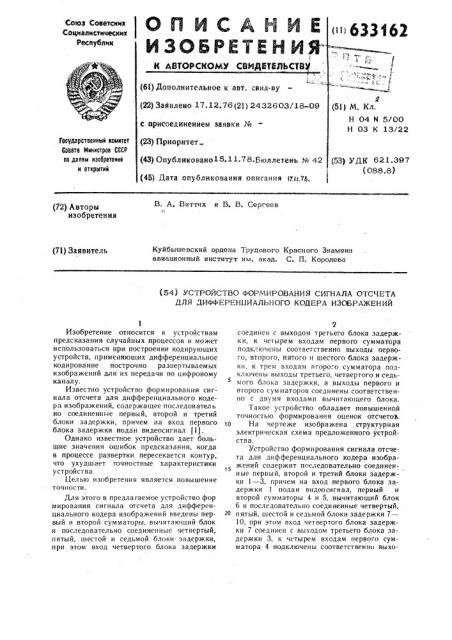

Союз Советских

Социалистических

Республик (6l) Дополнительное к авт. свил-ву (22) Заявлено 17.12.76 (21) 2432603/1В-09 с присоединением заявки № (23) Приоритет

Гооударстваииый комитат

Соввтв Министров СССР оо долам иэооретений и отнрытий (43) Опублнковано15.11.78.Бюллетень ¹ 42 (45) Дата опубликования описания )тт!. ц.

В. А. Виттнх и В. В. Сергеев (72) Авторы изобретения

Куйбышевский ордена Трудового Красного Знамени авиационный институт им. акад. С. П. Королева (7l) Заявитель (54) УСТРОЙСТВО ФОРМИРОВАНИЯ СИГНАЛА ОТСЧЕТА

ДЛЯ ДИФФЕРЕНЦИАЛЬНОГО КОДЕРА ИЗОБРАЖЕНИЙ

Изобретение относится к устройствам предсказания случайных процессов и может использоваться при построении кодирующих устройств, применяющих дифференциальное кодирование построчно развертываем ых изображений для их передачи по цифровому каналу.

Известно устройство формирования сигнала отсчета для дифференциального кодера изображений, содержащее последователь но соединенные первый, второй и третий блоки задержки, причем на вход первого блока задержки подан видеосигнал j1J

Однако известное устройство дает большие значения ошибок предсказания, когда в процессе развертки пересекается контур, что ухудшает точностные характеристики устройства.

Целью изобретения является повышение точности.

Для этого в предлагаемое устройство фор мирования сигнала отсчета для дифференциального кодера изображений введены первый и второй сумматоры, вычнтающий блок и последовательно соединенные четвертый, пятый, шестой и седьмой блоки- задержки, при этом вход четвертого блока задержки

2 соединен с выходом третьего блока задержки, к четырем входам первого сумматора подкл ючены соответственно вы ходы первого, второго, пятого и шестого блока задержки, к трем входам второ-,о сумматора подключены выходы третьего, четвертого и седьмого блока задержки, а выходы первого и второго сумматоров соединены соответственно с двумя входами вычитаюгцего блока.

Такое устройство обладает повышенной точностью формирования оценок отсчетов.

1о На чертеже изображена структурная электрическая схема предложенного устройства.

Устройство формирования сигнала отсчета для дифференциального кодера изобра15 жений содержит последовательно соединенные первый, второй и третий блоки задержки — 3, причем на вход первого блока задержки подан видеосигнал, первый и второй сумматоры 4 и 5, вычнтающий блок

6 н посл едо вател ь но соеди нен н ы е чет ве рты й, 2в пятый, шестой и седьмой блоки задержки 7— !

0, при этом вход четвертого блока задержки 7 соединен с выходом третьего блока задержки 3, к четырем входам первого сумматора 4 подключены соответственно выхо
