Реферат

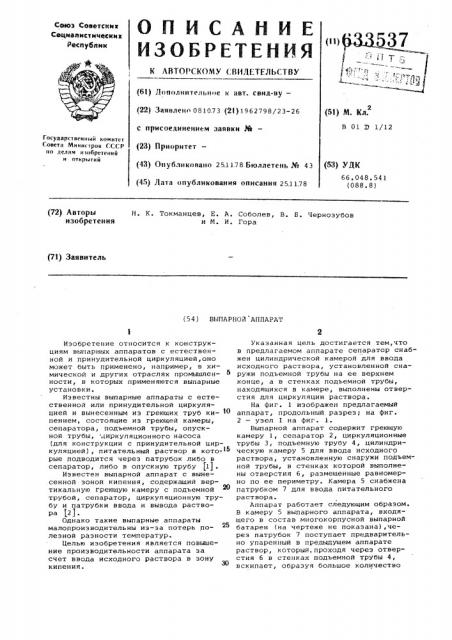

Союз Советскии

Се14ивлистически к

Республик

K АВТОРСКОМУ (. ВИЛЕТЕЛЬСТВУ (61) Лополнительное к авт. свид-ву— (22} Заявлено 081073 (2!)1962798/23-26 с присоединением заявки РЙ— (23) Приоритет— (43) Опубликовано 2511.78.Бюллетень № 43 (45) Лата опубликования описания 25,11.78 (51) М. Кл.

В 01 Э 1/12

Государственный комитет

Совета Министров СССР но делая и н>бретеннй и открытий (53) УДК

66.048.541 (088.8) (72) Авторы изобретения

Н. К. Токманцев, Е. A. Соболев, В. Б. Чернозубов и М. И. Гора (71) Заявитель (54) ВЫПАРНОЛ АППАРАТ

Изобретение относится к конструкциям выпарных аппаратов с естественной и принудительной циркуляцией,оно может быть применено, например, в химической и других отраслях промьпаленности, в которых применяются выпарные установки.

Известны выпарные аппараты с естественной или принудительной циркуляцией и вынесенным из греющих труб ки- 10 пением, состоящие из греющей камеры, сепаратора, подъемной трубы, опускной трубы, циркуляционного насоса (для конструкции с принудительной циркуляцией), питательный раствор в кото-15 рые подводится через патрубок либо в сепаратор, либо в опускную трубу (1).

Известен ныпарной аппарат с вынесенной зоной кипения, содержащий вертикальную греющую камеру с подъемной трубой, сепаратор, циркуляционную трубу и патрубки ввода и вывода раствора (2j.

Однако такие выпарные аппараты малопроизводительны иэ-эа потерь по25 лезной разности температур.

Целью изобретения является повышение производительности аппарата эа счет ввода исходного раствора н зону кипения. укаэанная цель достигается тем,что в предлагаемом аппарате сепаратор снабжен цилиндрической камерой для ввода исходного раствора, установленной снаружи подъемной трубы на ее верхнем конце, а в стенках подъемной трубы, находящихся в камере, выполнены отверстия для циркуляции раствора.

На фиг. 1 изображен предлагаемый аппарат, продольный разрез; на фиг °

2 — узел 1 на фиг. 1 °

Выпарной аппарат содержит греющую камеру 1, сепаратор 2, циркуляционные трубы 3, подъемную трубу 4, цилиндрическую камеру 5 для ввода исходного раствора, устанОвленную снаружи подъемной трубы, в стенках которой выполнены отверстия 6, размещенные равномерно по ее периметру. Камера 5 снабжена патрубком 7 для ввода питательного раствора.

Аппарат работает следующим образом.

В камеру 5 выпарного аппарата, нходящего в состав многокорпусной выпарной батареи (на чертеже не показана),через патрубок 7 поступает преднарительно упаренный в предыдущем аппарате раствор, который, проходя через отверстия 6 в стенках подъемной трубы 4, вскипает, образуя большое количестно

633537 паровых пузырей, которые способствуют интенсивному вскипанию циркулирующего раствора в подъемной. трубе 4 и сепараторе. Благодаря зтому циркулирующий в аппарате раствор приобретает температуру, близкую к равновесной при данном давлении в сепараторе. Таким образом уменьшаются потери полезной разности температур и соответственно увеличивается производительность аппарата. Для десятикорпусной опреснительной установки увеличение производи- l0 тельности при использовании предлагаемого аппарата составляет 25-30%.

Формула изобретения

Выпарной аппарат с вынесенной зо- )5 ной кипения, содержащий вертикальную греющую камеру с подъемной трубой, сепаратор, циркуляционную трубу и патрубки ввода и вывода раствора, о т л и ч а ю шийся тем, что, с целью повышения производительности аппарата путем ввода исходного раствора в зону кипения, сепаратор снабжен цилиндрической камерой для ввода исходного раствора, установленной снаружиподъемной трубы на ее верхнем конце, а в стенках подъемной трубы, находящихся, в камере, выполнены отверстия.

Источники информации, принятые во внимание при экспертизе:

1. Каталог-справочник Выпарные аппараты, М., ВИНТИХИИНЕФТЕМАШ,1965.

2. Авторское свидетельство СССР

9 59941, кл. В 01 D 1/12, 1941.
