Реферат

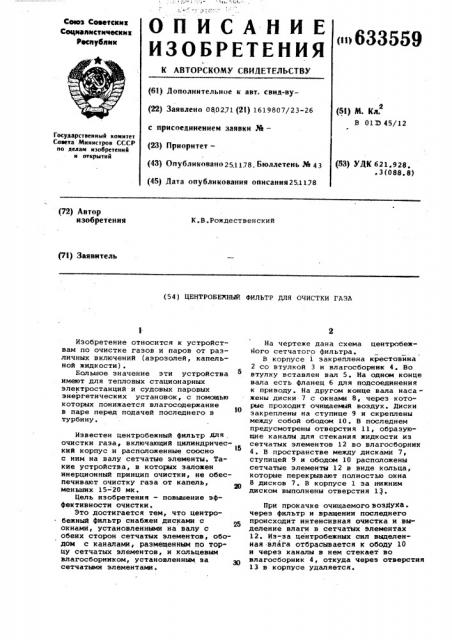

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сеюз Советскими

Сецреамстнческни

Республик

r«i633559

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Лополнительное к авт. свид-ву(22) Заявлено 080271 {21) 1619807/23-26 с присоединением заявки Ю— (23) Приоритет— (43) Опубликовано 251178 бюллетень % 43 (45) Лата опубликования описания25.1178 (5l) M. Кл.

В 0121 45/12

Государственный комитет

Совета Министров СССР но делам изобретений н открытий (53) УДК 621.928 ° . 3(088.8) (72) Автор изобретения

К.В.Рождественский

Pl) Заявитель (54) ЦЕНТРОБЕЖНЫЙ ФИЛЬТР ДЛЯ ОЧИСТКИ ГАЗА

Изобретение относится к устройствам по очистке газов и паров от различных включений (аэрозолей, капельной жидкости).

Большое значение этн устройства имеют для тепловых стационарных электростанций и судовых паровых энергетических установок, с помощью которых понижается влагосодержание в паре перед подачей последнего в турбину.

Известен центробежный фильтр для . очистки газа, включающий цилиндрический корпус и расположенные соосно с ним на валу сетчатые элементы. Такие устройства, в которых заложен инерционный принцип очистки, не обеспечивают очистку газа от капель, 20 меньших 15-20 мк.

Цель изобретения — повышение эффективности очистки.

Это достигается тем, что центробежный фильтр снабжен дисками с окнами, установленными на валу с обеих сторон сетчатых элементов, ободом с каналами, размещенным по торцу сетчатых элементов, и кольцевым влагосборником, установленным за 30 сетчатыми элементами.

На чертеже дана схема центробежного сетчатого фильтра.

В корпусе 1 закреплена крестовина

2 со втулкой 3 и влагосборник 4. Во втулку вставлен вал 5. Ка одном конце вала есть фланец 6 для подсоединения к приводу. На другом конце вала насажены диски 7 с окнами 8, через которые проходит очнщаевый воздух. Диски закреплены на ступице 9 и скреплены между собой ободом 10. В последнем предусмотрены отверстия 11, образующие каналы для стекания жидкости из сетчатых элементов 12 во влагосборник

4 ° В пространстве между дисками 7, ступицей 9 и ободом 10 расположены сетчатые элементы 12 в виде кольца, которые перекрывают полностью окна

8 дисков 7. В корпусе 1 за нижним диском выполнены отверстия 1).

При прокачке очнщаемого воз4уха ° через фильтр и вращении последнего происходит интенсивная очистка и выделение влаги в сетчатых элементах

12. Из-за центробежных сил выделенная влага отбрасывается к ободу 10 и через каналы в нем стекает во влагосборник 4, откуда через отверстия

13 в корпусе удаляется.

633559

Формула изобретения

° Составитель Л.Ахметова

Техред З.Фанта,Корректор П.Макаревич

Редактор Н.Разумова

Заказ 6655/7 Тираж 922 Подписное

ЦНИИПИ Государственного комитета Совета Министров CCCCP по делам изобретений и открытий

113035, Москва, E-35,, Раушская наб., д.4/5

Филиал ППП Патент, г .Ужгород, ул.Проектная,4

Таким образом, осуществляют очистку газа за счет увеличения максимально допустимой скорости очищаемого газа и за счет устранения вторичного уноса капель.

Центробежный фильтр для очистки газа, включающий цилиндрический корпус и расположенные соосно с ннм на валу сетчатые элементы, о т л ич а ю шийся тем, что, с целью повышения эффективности очистки, он снабжен дисками с окнами, установленными на валу с обеих сторон сетчатых элементов, ободом с каналами, размещенным по торцу сетчатых эле5 ментов, и кольцевым влагосборником, установленным за сетчатыми элементами °

Источники информации, принятые во внимание при экспертизе:

10 1. Авторское свидетельство

Р 350497, кл. В 01 2 45/14, 1972.
