Реферат



Союз Советских

Социалистических

Республик

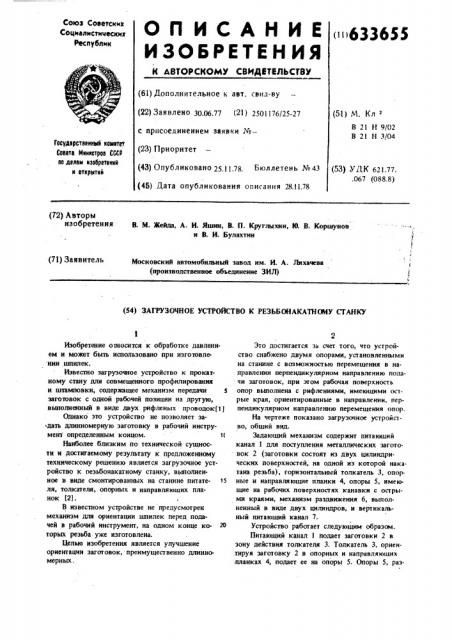

О П И С А Н И Е (633655

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 30.06,77 (21) 2501176/25 27 с присоединением заявки №вЂ” (23) Приоритет (5!) М Кл

В 21 Н 9/02

В 21 Н 3/04

Государственный комитет

Сооота й(инистров СССР оо долам нзобретоний и открытий (43) Опубликовано 25.11 78 Бюллетень № 43 (53) УДК 621.77. .067 (088.8) (45) Дата опубликования описания 28.11.78 (72) Авторы изобРетЕниЯ В. М. Жейда, А. И. Яшин, В. П. Круглыхин, Ю. В. Коршунов и В. И. Булахтии (71) Заявитель

Московский автомобильный завод им. И. А. Лихачева (производственное объединение ЗИЛ) (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО К РЕЗЬБОНАКАП10МУ СТАНКУ

Изобретение относится к обработке давлением и может быть использовано при изготовлении шпилек.

Известно загрузочное устройство к прокатному стану для совмещенного профилирования и штамповки, содержащее механизм передачи 5 заготовок с одной рабочей позиции на другую, выполненный в виде двух рифленых проводок(11

Однако зто устройство не позволяет задать длинномерную заготовку в рабочий инструмент определенным концом. 1(Наиболее близким по технической сущности и достигаемому результату к предложенному техническому решению является загрузочное устройство к пезьбонакатному станку, выполненное в виде смонтированных на станине питате- 15 .ля, толкателя, опорных и направляющих планок (2) .

В известном устройстве не предусмотрен механизм для ориентации шпилек перед подачей в рабочий инструмент, на одном конце ко- 2О торых резьба уже изготовлена.

Целью изобретения является улучшение ориентации заготовок, преимущественно длинномерных, 2

Это достигается за счет того, что устройство снабжено двумя опорами, установленными на станине с вазможностью перемещения в направлении перпендикулярном направлению подачи заготовок, при этом рабочая поверхность опор выполнена с рифлениями, имеющими острые края, ориентированные в направлении, перпендикулярном направлению перемещения опор.

На чертеже показано загрузочное устройство, общий вид.

Задающий механизм содержит питающий канал 1 для поступления металлических заготовок 2 (заготовки состоят из двух цилиндрических поверхностей, на одной из которой накатана резьба), горизонтальный толкатель 3, опорные и направляющие планки 4, опоры 5, имеющие на рабочих поверхностях канавки с острыми краями, механизм раздвижения 6, выполненный в виде двух цилиндров, и вертикальный литаюший канал 7.

Устройство работает следующим образом.

Питающий канал 1 подает заготовки 2 в зону действия толкателя 3. Толкатель 3, ориентируя заготовку 2 в опорных и направляющих .планках 4, подает ее на опоры 5. Опоры 5, раз633655

Составитель В. Ионова

ТехРед 3. ушта КоРРектоР С Гараснняк

Редактор И. Козлова

Заказ 6670/13 Тираж 1045 Подписное

БИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 двигаясь в противоположные стороны, ориентируют заготовку 2 эа счет того, что поверхность, где не накатана резьба, проскальзывает íà оправке, а поверхность, где накатана резьба, зацепляя эа острые края канавок, расположенных е в направлении, перпендикулярном к направлению движения опор ориентирует заготовку в вертикальном положении. Ориентированная заготовка 2 поступает по вертикальному питающему каналу 7 к резьбонакатным роликам.

Формула изобретения

Загрузочное устройство к резьбонакатному станку, выполненное в виде смонтированных на станине питателя, толкателя, опорных и направляющих планок, о т л и ч а ю щ е е с я тем,аа что, с целью улучшения ориентации заготовок, преимущественно длинномерных, оно снабжено двумя опорами, установленными на станине с воэможностью перемещения в направлении перпендикулярном к направлению подачи заготовок, при этом рабочая поверхность опор выполнена с рифлениями, имеющими острые края, ориентированные в направлении, перпендикулярном к направлению перемещения опор.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР Y 315481, кл. В 21 Н 9/02, 1969.

2. Заявка ФРГ М 2044582, кл. В 21 Н 9/02, . 1975.
