Реферат

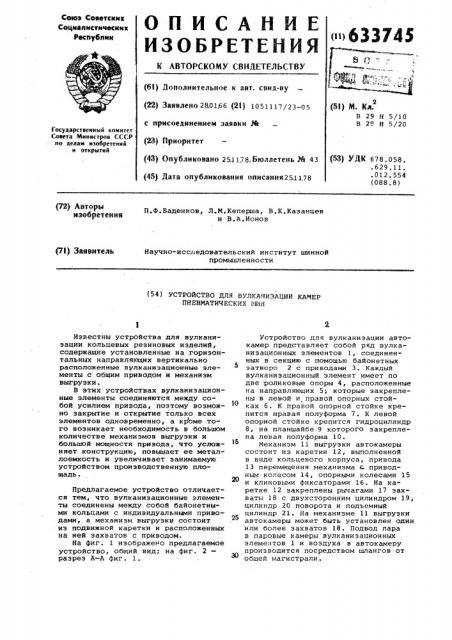

(и 633т45

Ссиез Советски к

Социалистнчесиих

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 280166 (2I) 1051117/23-05 с присоединением заявки РЙ (23) Приоритет (5l) М. Кл.

В 29 Н 5/10

В 29 Н 5/20

Государственный комитет

Совета Мииистров СССР ио делам изобретений и открытий (53) УДК 678.058. .629.11. .012.554 (088.8) (43) Опубликовано 251178,Бюллетень 36 43 (45) Дата опубликования описания25.11,78 (72) Авторы изобретения

Il.Ô.Áàäåíêoâ, Л.М.Кеперша, В.К.Казанцев и В.A.Èoíîâ

Pl) Заявитель

Научно-исследовательский институт шинной промышленности (54) УСТРОЙСТВО ДЛЯ ВУЛКАНИЗАЦИИ КАМЕР

ПНЕВМАТИЧЕСКИХ МИН

Известны устройства для вулканиэации кольцевых резиновых изделий, содержащие установленные на горизонтальных направляющих вертикально расположенные нулканиэационные элементы с общим приводом и механизм выгрузки.

В этих устройствах вулканиэационные элементы соединяются между собой усилием привода, поэтому возможно закрытие и открытие только всех элементов одновременно, а кроме того возникает необходимость в большом количестве механизмов выгрузки и большой мощности привода, что усложняет конструкцию, повышает ее металлоемкость и увеличивает занимаемую устройством производственную площадь.

Предлагаемое устройство отличается тем, что вулканизационные элементы соединены между собой байонетными кольцами с индивидуальньами приводами, а механизм выгрузки состоит из подвижной каретки и расположенных на ней захватов с приводом.

На фиг. 1 изображено предлагаемое устройство, общий нид; на фиг. 2— разрез A-A фиг. 1.

Устройстно для нулканизации автокамер представляет собой ряд нулканиэационных элементов 1, соединенных н секцию с помощью байонетных затворо 2 с приводами 3. Каждый вулканизационный элемент имеет по дне роликовые опоры 4, расположенные на направляющих 5, которые закреплены в левой и правой опорных стойках 6. К правой опорной стойке крепится правая полуформа 7. К левой опорной стойке крепится гидроцилиндр

8, на планшайбе 9 которого закреплена левая полуформа 10.

Механизм 11 выгрузки антокамеры состоит из каретки 12, выполненной н виде кольцевого корпуса, привода

13 перемещения механизма с. приводным колесом 14, опорными колесами 15 и клиновыми фиксаторами 16. На каретке 12 закреплены рычагами 17 захваты 18 с двухсторонним цилиндром 19, цилиндр 20 поворота и подъемный цилиндр 21. На механизме 11 выгрузки антокамеры может быть установлен один илн более захватов 18. Подвод пара н паровые камеры вулканизационных элементов 1 н ноэдуха н антокамеру производится посредством шлангов от общей магистрали.

633745

Устройство работает следующим образом.

На левую полуформу 10, предвари тельно подогретую до необходимой температуры, одевается заготовка. автокамеры. Левая полуформа 10 перемещается гидроцилиндром 8 до -соприкосновения с крайним левым.вулканизацион.ным элементом 1. Байонетный затвор 2 сочленяет левую полуформу 10 и вулканиэационный элеМент 1.

8 автокамеру подается воздух, в паровые камеры левой полуформы 10 и вулканиэационного элемента 1 — пар.

Ио окончании цикла вулканиэации байонетный затвор 2, соединяющий !5 крайний левый вулканиэационный элемент 1 и следущщий за ним, размыкает эти элементы. Гидроцилнндр 8 отодвигает левую полуформу 10 и крайний левый вулканизационный элемент 1. На 20 крайний левый вулканизационный элемент 1 навешивается заготовка. Гидроцклиндр 8 перемещает левую полуФорму вместе с левым крайним вулканизационным элементом 1 .в первоначаль-, ное положение до соприкосновения левого крайнего вулканизационного элемента 1 со следующим. Байонетный затвор 2 сочленяет крайний левый вулканизационный элемент 1 со следующим.

По окончании вулканизации в этой пресс-форме открывается последовательно слева направо по одному следующие байонетные затворы 2 и цикл раскрытия, загрузки сырой заготовки и сочленения вулканизационных элементов повторяет аналогично с предыдущими.

После сочленения крайнего правого вулканизационного элемента с правой полуформой 7, открывается байонетный затвор 2, соединяющий левую полуфор- 40 му 10 и крайний левый вулканизационный элемент 1. Гидроцилиндр 8 отойвигает левую полуформу. Механизм

11 выгрузки производит выемку автокамеры в следующей последовательности.45

Подъемный цилиндр 21 опускает, а цилиндр 20 поворота поворачивает захваты 18, которые скользят по профилю левой полуформы 10 и сжимают автокамеру. Двухсторонний цилиндр 19 фик- @» сирует положение захватов 18. Цилиндр

20 поворота поворачивает захваты 18 в первоначальное положение и открывает автокамеру от левой полуформы 10.

Двухсторонний цилиндр 19 разводит захваты 18, и автокамера сбрасывается на приемный транспортер.

На левую полуформу 10 одевается заготовка, и цикл операций повторяется в последовательности, описанной выше.

Механизм ll выгрузки перемещается вдоль устройства и производит выемку автокамер последовательно из каждого вулканизационного элемента 1.

После выгрузки автокамеры из крайнего правого вулканизационного элемента механизм выгрузки возвращается к левой полуформе 10.

Механизм выгрузки автокамеры при перемещении слева направо от одного вулканизационного элемента 1 к другому фиксируется клиновыми фиксаторами 16.

Увеличение числа вулканизационных элементов 1 при уменьшении времени, затрачиваемого на перезарядку автокамер, выполняется перемещением вправо на необходимое расстояние правой стойки 6 вместе с правой полуформой 7 и установкой в образовавшемся йромежутке.дополнительных вулканизационных элементов 1 с байонетными затворами 2.

Формула изобретения

Устройство для вулканизации ка-. мер пневматических шин, содержащее установленные на горизонтальных направляющих вертикально расположенные вулканизационные элементы с общим приводом и механизм выгрузки, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, сокращения металлоемкости и занимаемой площади, вулканиэационные элементы соединены между собой байонетными кольцамн с индивидуальными приводами, а механизм выгрузки состоит из подвижной каретки и расположенных на ней захватов с приводом.

Составитель В. Сычев

Редактор Е.Месропова Техред К.Гаврон Корректор И.Ковалева

Заказ бб82/18 Тираж 768 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб.с д. 4 5

Филиал ППП Патент, r, Ужгород, ул. Проектная, 4
