Конвейер для транспортирования и обжатия груза
Иллюстрации
Реферат

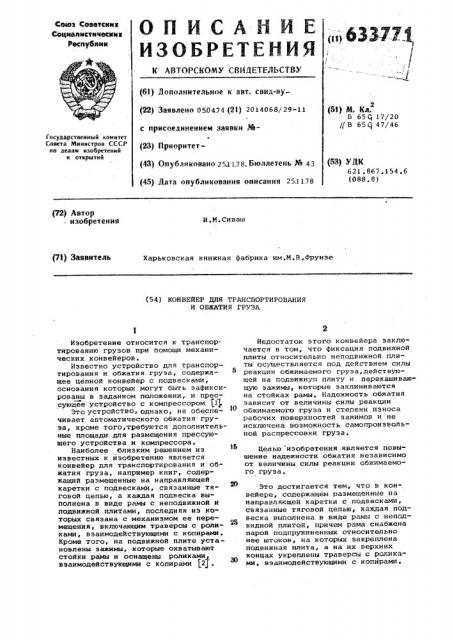

О П И С А H H E . ура
ИЗОБРЕТЕНИЯ, АцтОрт-кОщу пыд рд ру
Сеюз Советских
Социвпистичесиик
Республик (61) Дополнительное к авт. свид-ву(22) ЗаЯвлено 050474 (2I) 2014068/29-11 (53) И. Кл.
В 65Cj 17/20
// В 65 g 47/46 с присоединением заявки %т (23) ПриоритетГосударственный комитет
Совета Министров СССР ио деяам изобретений и открытий (53) УДК
621.867.154 ° 6 (088.8) (43) Опубликовано 25.1178. Бюллетень РА 43 (45) Дата опубликования описания 25,11.78 (72) Автор, изобретения
И .И. Сиваш (71) Заявитель
Харьковская книжная фабрика им.и.В.Фрунзе (54) кОнВейеР Для тРАнспОРтиРОВАниЯ
И ОБЖА1ИЯ ГРУЗА
Изобретение относится к транспортированию грузов при помощи механических конвейеров.
Известно устройство для транспортирования и обжатия груза, содержащее цепной конвейер с подвесками, основания которых могут быть зафиксированы в заданном положении, и прессующее устройство с компрессором (Ij.
Это устройствот однако, не обеспечивает автоматического обжатия груза, кроме того, требуются дополнительные площади для размещения прессующего устройства и компрессора.
Наиболее,близким решением из известных к йзобретению является конвейер для транспортирования и обжатия груза„ например книг, содержащий размещенные на направляющей каретки с подвесками, связанные тяговой цепью, а каждая подвеска выполнена в виде рамы с неподвижной и подвижной плитами, последняя из которых связана с механизмом ее перемещения, включающим траверсы с роликами, взаимодействующими с копирами.
Кроме того, на подвижной плите установлены зажимы, которые охватывают стойки рамы и оснащены роликами взаимодействующими с копирами (2j .
Недостаток этого конвейера заключается в том, что фиксация подвижной плиты относительно неподвижной плиты осуществляется под действием силы реакции обжимаемого груза, действующей на подвижную плиту и перекашивающую зажимы, которые заклиниваются на стойках рамы. Надежность обжатия зависит от величины силы реакции обжимаемого груза и степени износа рабочих поверхностей зажимов и не исключена возможность самопроизвольной распрессовки груза.
Целью изобретения является повышение надежности обжатия независимо от величины силы реакции обжимаемого груза.
Это достигается тем, что в конвейере, содержащем размещенные на направляющей каретки с подвесками, связанные тяговой цепью, каждая подвеска выполнена в виде рамы с ненодвидной плитой, причем рама снабжена парой подпружиненных относительно нее штоков, на которых закреплена подвижная плита, а на их верхних концах укреплены траверсы с роликами, взаимодействующими с копирами.
633771
На фиг.1 изображен конвейер, общий вид; на фиг„2 - вид по стрелке
А на фиг.l.
Конвейер содержит направляющую 1, на которой размещены каретки 2, связанные тяговой цепью 3, а к каждой каретке прикреплена подвеска, 5 включающая раму 4 с. неподвижной плитой 5.- Рама 4 снабжена парой штоков 6, подпружиненных относительно рамы пружинами 7. На штоках закреплена подвижная плита 8, а на их верх- »0 них концах укреплены траверсы 9 с роликами 10, которые взаимодействуют с копирами 11. Копиры имеют прямолинейный и наклонные участки и размещены попарно по обе стороны от 15 направляющей 1 в зоне загрузки и разгрузки подвесок, причем в направлении движения конвейера копиры смещены один относительно другого на величину шага между роликами 10. И
Устройство работает следующим образом.
При подходе к зоне загрузки подвесок ролики 10 попадают на спаренные копиры ll и, перемещаясь по их наклонным участкам, отжимают вниз подпружиненные штоки 6 с подвижной плитой 8. При этом благодаря смещению копиров на величину шага, между роликами подвеска сохраняет свое вертикальное положение и не перекашивается. При переходе роли» ов на прямолинейный участок копиров подвижная плита опускается в самое нижнее положение и в раскрытую подвеску на подвижную плиту укладывают груз. Во время дальнейшего перемещения подвесок ролики по наклонному участку сходят с копиров, а пружины 7, возвращая штоки с подвижной плитой в исходное положение, производят обжатие груза. За время перемещения обжатого груза, например книг, до зоны разгрузки подвесок происходит выдержка спрессованных книг и их высыхание. В зоне разгрузки описанный выше цикл повторяется и груз снимают с подвесок.
Благодаря наличию подпружиненных относительно рамы штоков, на которых закреплена подвижная плита и на верхних концах которых укреплены траверсы с роликами, взаимодействующими с копирами, обеспечивается повышение надежности обжатия груза за счет усилия пружин, исключается возможность самопроизвольной распрессовки груза и упрощается конструкция устройства.
Формула изобретения
Конвейер для транспортирования и обжатия груза, например книг, содержащий размещенные на направляющей каретки с подвесками, связанные тяговой цепью, а каждая подвеска выполнена в виде рамы с неподвижной и подвижной плитами, последняя из которых связана с механизмом ее перемещения, включающим траверсы с роликами, взаимодействующими с копирами, о т л и ч а ю шийся тем, что, с целью повышения надежности обжатия независимо от величины силы реакции обжимаемого груза, рама снабжена парой подпружиненных относительно нее штоков, на которых закреплена подвижная плита, а на их верхних концах укреплены траверсы с роликами .
Источники информации, принятые во внимание при экспертизе:
1. Типовые проекты транспортных средств брошюровочных цехов . Каталог.
Л.,ЦПКТБ, 1967, с.6-12 и 36.
2. Авторское свидетельство СССР
9 145171, кл, В 65(j 17/20, 1961.
633771
