Способ управления процессом охлаждения нитей, формуемых из расплава

Способ управления процессом охлаждения нитей, формуемых из расплава

Иллюстрации

Показать все

Реферат

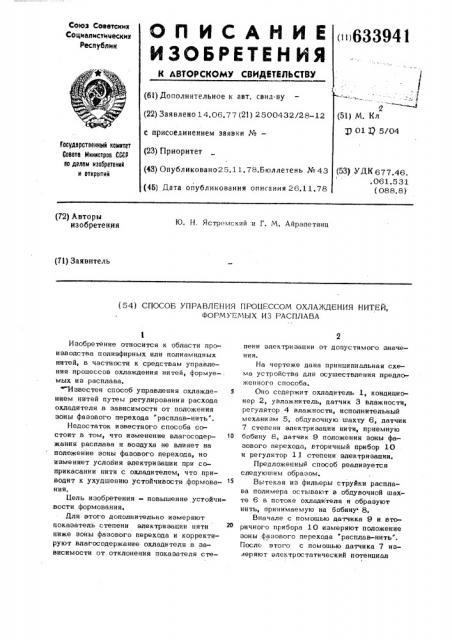

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К летОЕСКОМ т СЕИдютВЛЬСта

ri»633941 (6!) Дополнительное к авт. свил-ву (22) Заявлено 14.06.77 (21) 2500432/28-12 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано25.11.78.Бюллетень № 43 (45) Дата опубликования описания 26.11.78

«g 01 Q 5/04

Госудв рственный комитет

Совета Министров СССР оо делаи нзавретений н открытий (53) УЛК 677.46..061.531 (088. 8) (72) Авторы изобретения

Ю. Н. Ястремский и Г. М. Айрапетянц (71) Заявитель (54) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ОХЛАЖДЕНИЯ НИТЕЙ, ФОРМУЕМЫХ ИЗ РАСПЛАВА

Изобретение относится к области производства полиэфирных или полиамидных нитей, в частности к средствам управления процессов охлаждения нитей, формуе-, мых из расплава.

Известен способ управления охлаждением нитей путем регулирования расхода охладителя в зависимости от положения зоны фазового перехода "расплав-нить .

Недостаток известного способа состоит в том, что изменение влагосодер- 1О жания расплава и воздуха не влияет на положение зоны фазового перехода, но изменяет условия электризации при соприкасании нити с охладителем, что приводит к ухудшению устойчивости .формования.

Дель изобретения - повышение устойчивости формования.

Для этого дополнительно измеряют показатель степени электризации нити ниже зоны фазового перехода и корректируют влагосодержание охладителя в зависимости от отклонения показателя степени электризации от допустимого значения.

На чертеже дана принципиальная схема устройства для осуществления предложенного способа.

Оно содержит охладитель 1, кондиционер 2, увлажнитель, датчик 3 влажности, регулятор 4 влажности, исполнительный механизм 5, обдувочную шахту 6, датчик

7 степени электризации нити, приемную бобину 8, датчик 9 положения зоны фазового перехода, вторичный прибор 10 и регулятор 11 степени электризации.

Предложенный способ реализуется следующим образом, Вытекая из фильеры струйки расплава полимера остывают в обдувочной шахте 6 в потоке охладителя и образуют нить, принимаемую на бобину 8.

Вначале с помощью датчика 9 и вторичного прибора 10 измеряют положение зоны фазового перехода расплав-нить".

После этого с помощью датчика 7 иэлеряют электростатический потенциал
