Реферат

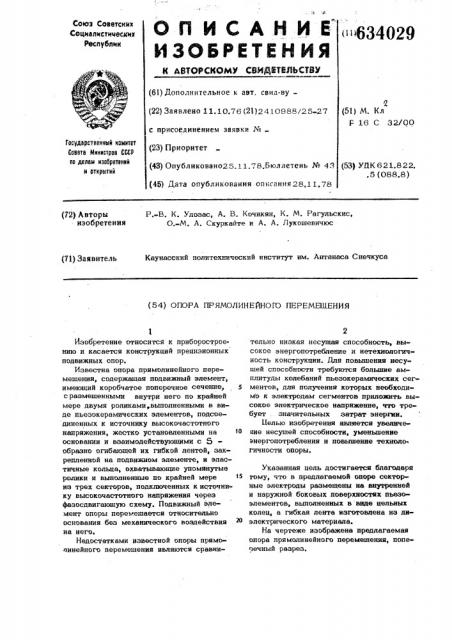

Союз Советскнк

Соцналнстныескни

Республик 634029 (6}) Дополнительное к авт. свил-ву (22) Заявлено 11.10.76 (21) 2410988/25-27 с присоединением заявки № (23) Приоритет (43) Опубликоваио25.11.78.Бюллетень № 43 (45) Дата опубликования описания28.11.78

Я (51} М. Кл

F 16 С 32/00

Государственный комитет

Совета Миниотраа СССР оо делам изооретвний и открытий (53) УДК 621.822. .5 (088.8) (72) Авторы изобретения

Р.-B. К. Улозас, A. В. Кочикян, К. М. Рагульскис, О.-М. A. Скуркайте и A. А. Лукошевичюс

Каунасский политехнический институт им. Антанаса Снечкуса (71) Заявитель (54) ОПОРА HPHNOIlHHEAHOIO ПЕРЕМЕШЕНИЯ

Изобретение относится к приборостроению и касается конструкций прецизионных подвижных опор.

Известна опора прямолинейного перемещения, содержащая подвижный элемент, имеющий коробчатое поперечное сечение, сразмешенными внутри него по крайней мере двумя роликами, выполненными в виде пьезокерамических элементов, подсоединенных к источнику высокочастотного напряжения, жестко установленными на та основании и взаимодействующими с 5образно огибающей их гибкой лентой, закрепленной на подвижном элементе, и эластичные кольца, охватывающие упомянутые ролики и выполненные по крайней мере из трех секторов, подключенных к источнику высокочастотного напряжения через фазосдвигаюшую схему. Подвижный элемент опоры перемешается относительно основания без механического воздействия на него.

Недостатками известной опоры прямолинейного перемещения являются сравнительно низкая несущая способность, высокое энергопотребление и нетехнологичность конструкпии. Для повышения иесушей способности требутотся большие амплитуды колебаний пьезокерамических сегментов, для получения которых необходимо к электродам сегментов приложить высокое электрическое напряжение, что требует . значительных затрат энертии.

Целью изобретения является увеличение несущей способности, уменьшение энергопотребления и повышение техноло. гичности опоры.

Указанная цель достигается благодаря тому, что в предлагаемой опоре секторные электроды размещены на внутренней и наружной боковых поверхностях пьезоэлементов, выполненных в виде цельных колец, а гибкая лента изготовлена из диэлектрического материала.

На чертеже изображена предлагаемая опора прямолинейного перемещения, поперечный разрез.

h3 1029

Опора содержит подвижный элемент l, и:леющий коробчатое поперечное сечение, внутри которого размещены по мень-:::й мере два ролика, выполненных в виде кольцевых пьезоэлементов 2, на наруж- ной и внутренней боковых поверхностях которых размещены соответственно наружные секторные электроды 3, 4, 5 и внутренний электрод 6, подсоединенные к источнику высокочастотного напряженич 7 через фаэосдвигаюшую схему 8. Пьезоэлектрические кольца 2 охвачены эластичными кольцами 9 и укреплены на основании 10 посредством оси 11 и кронштейна 12, консольная часть которого для уменьшения жесткости выполнена с вырезом 13, Пьезоэлектрические кольца 2 через госредство эластичных колец 9 взаимодействуют с О -образно огибающей их гибкой лентой 14, изготовленной из диэлектрического материала и закрепленной своими концами на подвижном элементе 1.

Опора работает следующим образом.

При подключении высокочастотного на- д пряжения к электродам 3, 4, 5 и 6 пьезоэлектрических колец 2 со сдвигом фаз в эластичных кольцах 9 возникает волновой деформационный процесс, причем вол: а деформации начинает вращаться с уг- Зв ловой скоростью вращающегося электрического поля. Гибкая лента 14 с подвижным элементом 1 начинает переме>даться относительно основания 10.

Благодаря выполнению пьезоэлементоь в виде цельных колец 2 с разделенными электродами увеличивается амплитуда колебаний пьезоэлементов, так как иэгибные колебания пьезоэлектрических колец 2 в несколько раэ превышают их колебания по толщине, что увеличивает несущую способность опоры при меньших затратах энергии. Кроме того, такое выполнение пьезоэлементов значительно повышает технологичность конструкции.

Формула и э о б р е т е н и я

Опора прямолинейного перемещения, содержащая подвижный элемент, имеющий коробчатое поперечное сечение, с разме-. щенными внутри него по крайней мере двумя контактирующими с 5 -образно огибающей их и закрепленной на подвижном элементе гибкой лентой роликами, каждый из которых выполнен в виде пьезоэлемента с секторными электродами, подсоединенными к источнику высокочастотного напряжения через фазосдвигаюшуюсхему, отлич ающаяся тем, что, с целью увеличения несущей способности, уменьшения энергопотребления и повышения технологичности опоры, электроды размещены на внутренней и наружной боковых поверхностях пьезоэлементов, выполненных в виде цельных колец, а гибкая лента изготовлена из диэлектрического материала.

НИИПИ Заказ 6738/ЗЗ ираж 1156 Подписное

Филиал ППП "Патент, г, Ужгород,ул.Проектная,4
