Реферат



34 63409

Класс 84а, З т

СССР

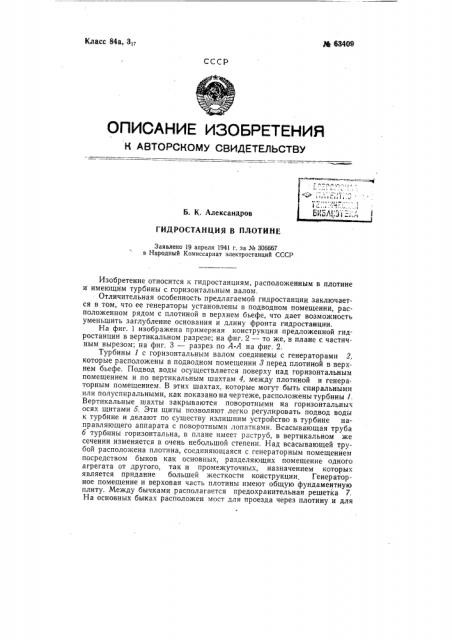

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

5. К. Александров

ГИДРОСТАНЦИЯ В ПЛОТИНЕ

Заявлено 19 апреля 1941 г. за № 306667 в Народный Комиссариат электростанций СССР

Изобретение относится к гидростанциям, расположенным в плотине и имеющим турбины с горизонтальным валом.

Отличительная особенность предлагаемой гидростанции заключается в том, что ее генераторы установлены в подводном помещении, расположенном рядом с плотиной в верхнем бьефе, что дает возможность уменьшить заглубление основания и длину фронта гидростанции.

На фиг. 1 изображена примерная конструкция предложенной гидростанции в вертикальном разрезе; на фиг. 2 — то же, в плане с частичным вырезом; на фиг. 3 — разрез по А-А на фиг. 2.

Турбины 1 с горизонтальным валом соединены с генераторами 2, которые расположены в подводном помещении 8 перед плотиной в верхнем бьефе. Подвод воды осуществляется поверху над горизонтальным помещением и по вертикальным шахтам 4, между плотиной и генераторным помещением. В этих шахтах, которые могут быть спиральными или полуспиральными, как показано на чертеже, расположены турбины 1.

Вертикальные шахты закрываются поворотными на горизонтальных осях щитами 5. Эти щиты позволяют легко регулировать подвод воды к турбине и делают по существу излишним устройство в турбине направляющего аппарата с поворотными лопатками. Всасывающая труба б турбины горизонтальна, в плане имеет раструб, в вертикальном же сечении изменяется в очень небольшой степени. Над всасывающей трубой расположена плотина, соединяющаяся с генераторным помещением посредством быков как основных, разделяющих помещение одного агрегата от другого, так и промежуточных, назначением которых является придание большей жесткости конструкции Генераторное помещение и верховая часть плотины имеют общую фундаментную плиту. Между бычками располагается предохранительная решетка 7.

На основных быках расположен мост для проезда через плотину и для № 63409 установки шандоров перед решеткой. В теле плотины размещается распределительное устройство, причем его помещение 8 соединяется с генераторным помещением проходом 9, расположенным в нижней части основного быка. В конструкции, изображенной на чертеже, промежуточные бычки не доведены до моста из-за желания сохранить большой пролет для пропуска льда. Вообще же возможно, в случае небходимости, довести бычки до моста, уменьшив размер пролета. В паводок излишек воды сбрасывается через плотину вверх помещения распределительного устройства. Распределительное устройство может быть расположено и не в теле плотины над всасывающей трубой, а в специальной легкой. надстройке на мосту. При большом напоре у плотины возможно также расположение распределительного устройства и в генераторном помещении, с соответствующим увеличением его высоты.

Доставка на место генератора и турбины, а также монтаж и демонтаж их в данной конструкции осуществляются при помощи подвижных домкратов и специальной тележки-платформы 10, поверхность которой находится на одной высоте с полом генераторного помещения.

Для установки и демонтажа рабочего колеса турбины может быть применен временный монтажный вал 11. Возможна также установка мостового крана, если этому позволяет глубина в верхнем быке.

Бетонные стены, плита и потолок генераторного помещения, а также помещения распределительного устройства окружаются дренами

12 для отвода воды, просочившейся через бетон.

Предмет изобретения

Гидростанция в плотине, имеющая турбины с горизонтальным валом, отличающаяся тем, что ее генераторы установлены в подводном помещении, расположенном рядом с плотиной в верхнем бьефе. № 63409
