Реферат

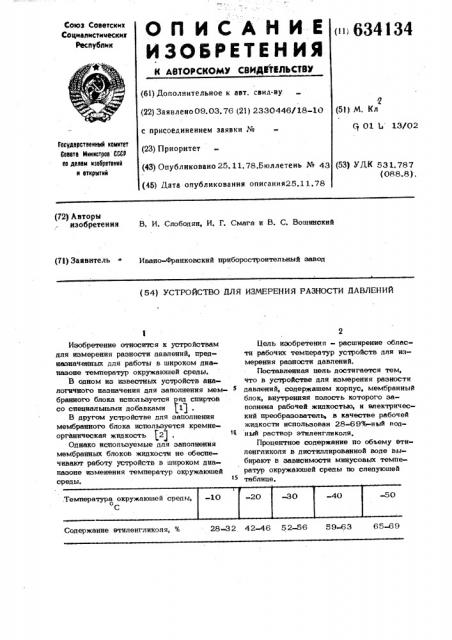

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ЬатОРСКОМХ СВИДйтВЛЬСтВЮ (6!) Дополнительное к авт. свнд-ву (22) Заявлено09.03,76 (21) 2330446/18-10 (634134

Союз Советские

Социалистинескик

Республик

2 (5)) М. Кл

Ст 01 Ь 13/02 с присоединением заявки Ие

Государотеенный конетет

Совете Миееотров СССР ео делан езобретеее я открытей (23) Приоритет (43) Опубликовано 25. 11.78.Бюллетень № 43 (53) УДК 531.787 (088.8) . (45) Дата опубликования описания25.11.78 (72) Авторы изобретения

В. И. Слободян, И, Г. Смага и В. С. Вошинский (7l) Заявитель + Ивано-Франковский приборостроительный завод (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАЗНОСТИ ДАВЛЕНИЙ

28-32 42-46 52-56 59-63 65-69

Содержание этиленгликоля, %

Изобретение относится к устройствам для измерения разности давлений, предназначенных для работы в широком диапазоне температур окружаюшей среды.

В одном из известных устройств аналогичного назначения для заполнения мембранного блока используется ряд спиртов со специальными добавками 1 .

В другом устройстве для заполнения мембранного блока используется кремнеоргакическая юркость (2)

Однако используемые для заполнения мембранных блоков жидкости не обеспечивают работу устройств в широком диапазоне изменения температур окружающей среды.

11ель изобретения - расширение области рабочих температур устройств для измерения разности давлений.

Поставленная цель достигается тем, что в устройстве для измерения разности давлений, содержащем корпус, мембранный блок, внутренняя полость которого заполнена рабочей жидкостью, и електрический преобразователь, в качестве рабочей жидкости использован 28-69%ный вод1О ный раствор этиленгликоля.

Процентное содержание по обьему етиленгликоля в дистиллированной воде выбирают в зависимости минусовых температур окружающей среды по следующей

15 таблице

634134

Составитель А. Зражевский

Редактор Т. Иванова Техред 3. Фанта Корректор В, Сердюк

Заказ 6750/39 Тираж 1070 Подписное

UHHHIIH Государственного комитета Совета Министров СССР по лелям изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Работа устройства в области полюсовых о температур (до +80 С) обеспечивается любым процентным соотношением по объему етиленгликоля в дистиллированной воде. 3

Формула изобретения

Устройство для измерения разности давлений, содержашее корпус, мембранный блок, внутренняя полость которого заполнена рабочей жидкостью, и електрический преобразователь, о т л и ч а ю— щ е е с я тем, что, с целью обеспечения работоспособности с повышенной точностью в диапазоне температур о от -50 до 80 С, в качестве рабочей жидкости использован 28-697-ный водный раствор етиленгликоля.

Источники информации, принятые во внимание при экспертизе:

1. Патент ФРГ Л 2458115, кл. Cj 01 С 9/08, 1975.

2. Сб. "Перспективы развития упругих чувствительных элементов", М„

11НИИТЭИПриборостроения, 1961, с, 29.
