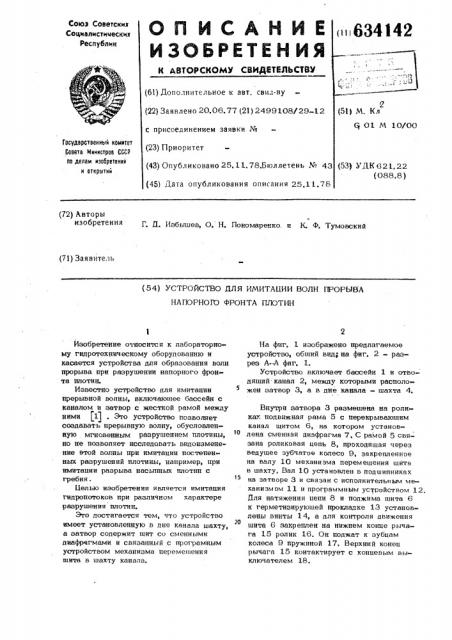

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< 634142 (6!) Цополнительное к авт. свил-ву (22) Заявлено 20.06.77 (21) 2499108/29 12

2 (51) M. Кл

Q 01 М 10/00 с присоединением заявки № (23) Приоритет

Государственный комитет

Совета Министров СССР по делам изооретений и открытий (43) Опубликовано 25.11.78.Бюллетень N 43 (45) Дата опубликования описания 25.11.78 (53) УДК 621,22 (088.8) (72) Авторы изобРетения Г. Д. Избышев, О. Н. Пономаренко. и К Ф. Т о кий (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИМИТАЦИИ ВОЛН ПРОРЫВА

HAHOPHOIO ФРОНТА ПЛОТИН

Изобретение относится к лабораторному гидротехническому оборудованию и касается устройства для образования волн прорыва при разрушении напорного фронT8 IUlOTHH, Известно устройство для имитации прерывной волны, включающее бассейн с каналом и затвор с жесткой рамой между ними (11 . Зто устройство позволяет создавать прерывную волну, обусловленную мгновенным разрушением плотины, но не позволяет исследовать видоизменение втой волны при имитации постепенных разрушений плотины, например, при имитации разрыва насыпных плотин с гребня.

Целью изобретения является имитация гидропотоков при различном характере разрушения плотин.

Это достигается тем, что устройство имеет установленную в дне канала шахту, а затвор содержит шит со сменными диафрчгмами и связанный с програмным устройством механизма перемешения шита в шахту канала.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг, 2 - разрез А--А фиг. 1.

Устройство включает бассейн 1 и отводящий канал 2, между которыми располо5 жен затвор 3, а в дне канала - шахта 4, Внутри затвора 3 размещена на роликах подвижная рама 5 с перекрывающим канал щитом 6, на котором установлена сменная диафрагма 7. С рамой 5 связана роликовая цепь 8, проходящая через ведущее зубчатое колесо 9, закрепленное на валу 10 механизма перемещения щита в шахту, Вал 10 установлен в подшипниках

15 на затворе 3 и связан с исполнительным механизмом 11 и программным устройством 12.

Для натяжения цепи 8 и поджима шита 6 к герметизирующей прокладке 13 установлены винты 14, а для контроля движения

20 щита 6 закреплен на нижнем конце рычага 15 ролик 16. Он поджат к зубцам колеса 9 пружиной 17. Верхний конец рычага 15 контактирует с концевым выключателем 18.

3 634

Устройство работает следующим образом.

По командам программного устройства

12 исполнительный механизм 11 поворачивает вал 10 с изменяющейся во време- 3 ни (или цостоянной) скоростью. Вращение вала передается через зубчатое колесо 9 иа цепь 8, которая опускает раму 5 со шитом 6 и диафрагмой 7, открывают путь воде из бассейна 1 через диафрагму 7 И в отводящий канал 2. Характер гидропотока в этом канале определяется скоростью опускания шита 6 и формой и размерами диафрагмы 7, имитирующей проран. Скорость опускания шита 6 контролируют по М сигналам концевого выключателя 18, который замыкает и размыкает контакты электрической пепи при повороте зубчато го колеса 9 на каждый зуб (или звено цепи). Эти сигналы могут быть опорными сигналами обратной связи для работы программного устройства 12.

Опускающимся в дно канала шитом обеспечивают перелив воды в нижний бьеф, начиная с верхних слоев жидкости, что более соответствует естественному характеру разрушения плотин (например, в слу чае размыва земляных плотин с гребня).

Механизмом перемещения шита по заданной программе осуществляют гибкое @ управление (например, от электронно-вычислительной машины) интенсивностью перелива во время всего хода эксперимента и задают требуемый закон изменения скорости образования прорана. Механизм обеспечивает перемещение шита не только вниз, но и asepx, а регулировка.натяжения цепи облегчает герметизацию затвора.

Установленные на шите сменные диафрагмы позволяют в широких пределах изменять формы и размеры прорана, через который происходит истечение жидкости в нижний бьеф.

Все эти особенности устройства обеспечивают более точную имитацию действите,гьных процессов разрушения плотины и образование соответствующей волны прорыва.

Формула изобретения

Устройство для имитации волн прорыва напорного фронта плотин, включающее бассейн с каналом и затвор с жесткой рамой между ними, о т л и ч а ю—

m е е с я тем, что, с целью имитации гидропотоков при различном характере разрушения цлотин, оно имеет установленную в дне канала шахту, а затвор содержит шит со сменными диафрагмами и связанный с программным устройством механизм перемещения шита в шахту ка» нала

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 334501, кл. Я 01 М 10100, 1970.
