Реферат

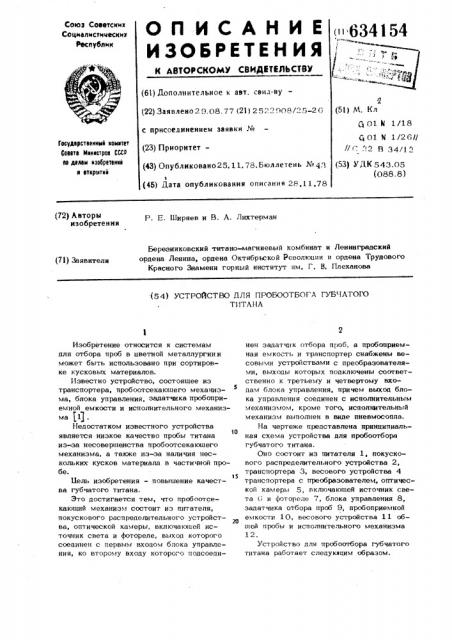

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

634154 (61) Дополнительное к авт. свнд-ву— (22).Заявлено29.08.77 (21) 2522908/25 20

Я (51) M. Кл (01 k 1/18 с присоединением заявки № (23) Приоритет—

С1 01 И 1/26//

В 84/1"

Гооудавствоннмй комитет

Совета Министров СССР ао долам изобретений н открытий (43) Опубликовано 25, 11. 78. Бюллетень №4д (45) Дата опубликования описания 28.11.78 (53) УЕИ 543.05 (088. 8) (72) Л вторы изобретения

P. Е. Ширяев и В, А. Лихтерман

Березниковский титано-магниевый комбинат н Ленинградский ордена Ленина, ордена Октябрыгкой Революции и ордена Трудового

Красного Знамени горный институт пм. Г. В, Плеханова (71) Заявители (54) УСТРОЙСТВО ДЛЯ ПРОБООТБОГА ГУБЧАТОГО

ТИТАНА

Изобретение относится к системам для отбора проб в цветной металлургиии может быть использовано при сортировке кусковых материалов.

Известно устройство, состоящее из транспортера, пробоотсекающего механизма, блока управления, эадатчика пробоприемной емкости и исполнительного механизма (lj .

Недостатком известного устройства является низкое качество пробы титана из-за несовершенства пробоотсекаюшего механизма, а также из-за наличия нескольких кусков материала в частичной пробе.

Цель изобретения — повышение качества губчатого титана.

Это достигается тем, что пробоотсекаюшнй механизм состоит иэ питателя, и окус кового распределительного устройст20 ва, оптической камеры, включающей источник света и фотореле, выход которого соединен с первым вхоцом блока управления, ко второму входу которого подсоединен задатчик отбора проб, а пробоприемная емкость и транспортер снабжены весовыми устройствами с преобразователями, выходы которых подключены соответственно к третьему н четвертому входам блока управления, причем выход блока управления соединен с исполнительным механизмом, кроме того, исполнительный механизм выполнен в виде пневмосопла.

На чертеже представлена принципиальная схема устройства для пробоотбора губчатого титана.

Оно состоит иэ питателя 1, покускового распределительного устройства 2, транспортера 3, весового устройства 4 транспортера с преобразователем, оптической камеры 5, включающей источник света 6 и фотореле 7, блока управления 8, эадатчика отбора проб 9, пробоприемной емкости 10, ве =ового устройства 11 общей пробы и исполнительного механизма

12.

Устройство для пробоотбора губчатого титана работает следующим образом.

634154

Кусковой губчатый титан фракции 2050 мм поступает в питатель 1, из питателя — в покусковое распределительное устройство 2. Затем сокращенные частичные пробы (куски) укладываются на транс-5 портер 3, снабже.-.íûé весовым устройством 4, с интервалом 80 120 мм, после чего частичные пробы поступают в оптическую камеру 5, в которой фотореле производит счет частичных проб, а ре19 зультат поступает на первый вход блока управления 8. На второй вход блока управления 8 подается сигнал от задатчика отбора проб 9. При равенстве выходных сигналов от фогореле 7 и задатчика

15 отбора проб 9 блок управления 8 выдает управляющий сигнал на исполнительный механизм 12, который струей сжатого воздуха направляет частичную пробу в пробоприемную емкость 10, Остальная

ЭФ часть губчатого титана идет на дальнейшую переработку.

Задатчиком отбора проб 9 изменяется частота срабатывания исполнительного механизма 12 в пределах 8:1 — 15:1, И т.е. отбор 8-ой или 15-ной частичной пробы по потоку.

Для автоматической коррекции массы отбираемой обшей пробы, при известной

30 массе контролируемого материала, весовое устройство 4 транспортера 3 и весовое устройство 11 общей пробы снабжены преобразователями массы материала в импульсы счета, сигналы от которых

55 поступают соответственно на четвертый и третий входы блока управления, что обеспечивает получение заданной 10,о-ной массы обшей пробы от обшей массы партии в соответствии с РЭСТом на товарный продукт.

Формула изобретения

1. Устройство для пробоотбора губчатого титана, состоящее из транспортера, пробоотсекаюшего механизма, блока управления, задатчика пробоприемной емкости и исполнительного механизма, о т л и— ча юшеес я тем, что, сцельюповышения качества губчатого титана,пробоотсекающий механизм состоит из питателя, покусковогЬ распределительного устройства, оптической камеры, включающей источник света и фогореле, выход которого соединен с первым входом блока управления, ко второму входу которого подсоединен задатчик отбора ро6, а пробоприемная емкость н транспортер снабжены весовыми устройствами с преобразователями, выходы которых подключены соответственно к третьему и четвертому входам блока управлении, причем выход блока управления соединен с исполнительным механизмом.

2. Устройство по п. 1, о т л и ч а юш е е с я тем, что, исполнительный механизм выполнен в виде пневмосопла.

Источники информации, принятие во внимание при экспертизе:

1. Справочник по обогащению руд, М., "Недра, 1974, т. 2, часть 2 (с. 375-376).
