Реферат

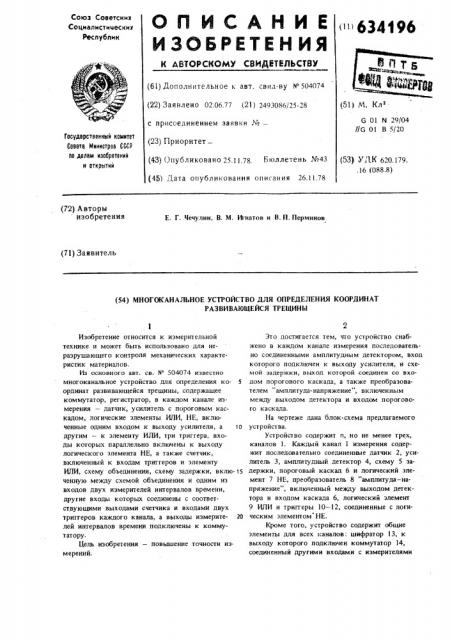

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву 1И 504074 (22) Заявлено 02.06.77 (21) 2493086/25-28 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 25.11 78. Бюллетень №43 (45) Дата опубликования описания 26.!1.78 (511 M. Кл

6 01 N 29/04

//G 01 В 5/20

Государственный комитет

Соввта Министров СССР оо делам изооретений и открытий (53) УЛК 620.179..16 (088 8) (72) Авторы изобретения

Е. Г. Чечулин, В. М. Игнатов и В. П. Перминов (71) Заявитель (54) МНОГОКАНАЛЬНОЕ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КООРДИНАТ

РАЗВИВАЮЩЕЙСЯ ТРЕЩИНЫ

Изобретение относится к измерительной технике и может быть использовано для неразрушающего контроля механических характеристик материалов.

Иэ основного авт. св. N 504074 известно многоканальное устройство для определения ко- 5 ординат развивающейся трещины, содержащее коммутатор, регистратор, в каждом канале измерения — датчик, усилитель с пороговым каскадом, логические элементы ИЛИ, НЕ, включенные одним входом к выходу усилителя, а 10 другим — к элементу ИЛИ, три триггера, входы которых параллельно включены к выходу логического элемента НЕ, а также счетчик, включенный к входам триггеров и элементу

ИЛИ, схему объединения, схему задержки, вклю-15 ченную между схемой объединения и одним из входов двух измерителей интервалов времени, другие входы которых соединены с соответствующими выходами счетчика и входами двух триггеров каждого канала, а выходы измерите- 20 лей интервалов времени подключены к коммутатору.

Цель изобретения — повышение точности измерений.

Это достигается тем, что устройство снабжено в каждом канале измерения последовательно соединенными амплитудным детектором, вход которого подключен к выходу усилителя, и схемой задержки, выход которой соединен со входом порогового каскада, а также преобразователем "амплитуда- напряжение", включенным между выходом детектора и входом порогового каскада.

На чертеже дана блок-схема предлагаемого устройства.

Устройство содержит и, но не менее трех, каналов l. Каждый канал 1 измерения содержит последовательно соединенные датчик 2, усилитель 3, амплитудный детектор 4, схему 5 задержки, пороговый каскад 6 и логический элемент 7 НЕ, преобразователь 8 "амплитуда — напряжение", включенный между выходом детектора и входом каскада 6, логический элемент

9 ИЛИ и триггеры 10 — 12, соединенные с логическим элементом НЕ.

Кроме того, устройство содержит общие элементы для всех каналов: шифратор 13, к выходу которого подключен коммутатор 14, соединенный другими входами с измерителями

634196

15 и 16 интервалов времени, входы которых подключены к схеме 17 объединения чер.з схему 18 задержки и к счетчику 19 согласующий блок 20, электронно-вычислительный блок 21 и регистратор 22. Вход счетчика 19 соединен с з выходами логического элемента 9 ИЛИ, Устройство работает следующим образом.

В исходном состоянии триггеры 10 — 12 находятсч в нулевом положении, элементы 7 НЕ открыты, счстчик 19 и измерители 16 и 15 ин- и тервалов времени сброшены в "нуль".

Возникающие в результате появления трещин волны напряжения преобразуются датчиком

2 в электрический сигнал.

После усиления усилителем 3 сигнал по- И ступает на вход амплитудного детектора 4, ко- торый выделяет огибающую высокочастотного .сигнала. Детектированный сигнал подается на преобразователь 8 "амплитуда-напряжение" и схему 5 задержки, где сигнал задерживается на 25 время, необходимое для вырабатывания преобразователем 8 порога срабатывания, соответствуюшего амплитуде сигнала.

Пройдя схему 5 задержки, сигнал с помощью порогового каскада б формируется в пря- И моугольный импульс, который, пройдя через логический элемент 7 НЕ, поступает на входы триперов 10 — 12 и опрокидывает триггер 10, так как в исходном состоянии с выхода счетчика 19 сигнал, разрешающий срабатывание триг- М гера, подается только на триггеры 10.

С того же элемента 7 сигиал через схему

17 объединения и схему 18 задержки поступает на входы измерителей 15 и 16 интервалов времени и на вход счетчика 19, с выхода кото- Б рого подается сигнал разрешения на вход триггера 11. Канал, по которому пришел первый импульс напряжения, закрывается элементом 7

HE данного канала.

Многоканальное устройство для определения координат развивающейся трещины по авт. св.

Ф И 504074, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерений, оно снабжено в каждом канале измерения последовательно соединенными амплитудным детектором, вход которого подключен к выходу усили4$ теля, и схемой задержки, выход которой соединен со входом порогового каскада, а также преобразователем "амплитуда-напряжение", включенным между выходом детектора и sxoдом порогового каскада.

Далее волна напряжения действует на датчик, расположенный на большем расстоянии от места возникновения трещины, чем датчик канала, описанного выше. Сигнал проходит через те же элементы в своем канале, опрокидывает триггер 11, закрывает элемент 7 HE и через схему 17 объединения, схему 18 задержки поступает через счетчик 19, который вырабатывает сигнал разрешения срабатывания триггеров

12 каждого канала измерения, на вход измерителя 15 интервалов времени, rpe фиксируется отрезок времени от момента прихода волны напряжения к первому ближайшему до момента прихода волны напряжения к второму ближайшему датчику.

Волна напряжения, достигнув датчика располо>кенного на еще большем расстоянии от места возникновения трещин, формирует. третий сигнал в данном канале измерения, который опрокидывает тригтер 12, закрывает элемент 7

НЕ и через счетчик 19 подается в измеритель

16 интервалов времени, где фиксируется отрезок времени от момента появления первого импульса до момента появления третьего импульса. Этим же сигналом закрываются элементы 7 НЕ во всех каналах измерения. Выходные сигналы триггеров 10 — 12 через Шифратор

13 и интервалы времени, зафиксированные в измерителях 15 и 16 через коммутатор 14, согласующий блок 20 поступают в электронно-вычислительный блок 21, в котором по определенным программам вычисляются координаты развивающейся трещины и выдаются на регистратор

22. Сехма возвращается в исходное положение при подаче на коммутатор 14 команды "Сброс".

Использование в каналах измерения новых блоков амплитудного детектора, схемы задержки и преобразователя "амплитуда- напряжение" позволяет уменьшить погрешности измерения интервалов времени, в результате повышается точность определения координат развивающейся трещины.

Формула изобретения

634196
