СССР
Класс 61а, )2
К 63428

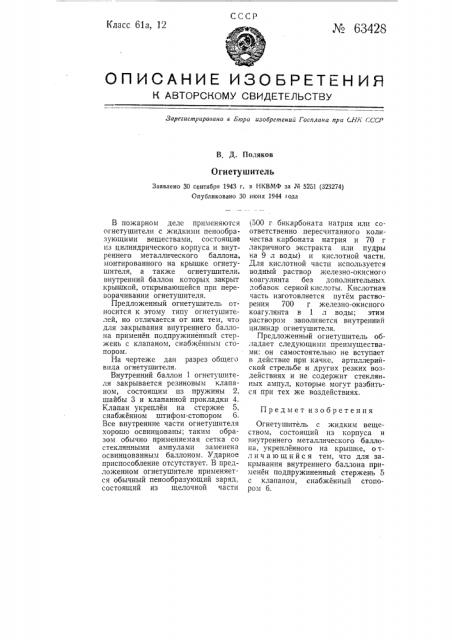

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зарегистрировано в Бюро изобретений Госплана при СНК СССР
В. Д. Поляков
Огнетушитель
Заявлено 30 сентября 1943 г. в НКВМФ за _#_ 5251 (323274) Опубликовано 30 июня 1944 dopa
Предмет изобретения
Огнетушитель с жидким веществом, состоящий из корпуса и внутреннего металлического баллона, укрепленного на крышке, о тличающийся тем, что для закрывания внутреннего баллона применен подпружиненный стержень 5 с клапаном, снабжеиньш стопором G.
В пожарном деле применяются огнетушители с жидкими пенообразующими веществами, состоящие из цилиндрического корпуса и внутреннего металлического баллона, монтированного на крышке огнетушителя, а также огнетушители, внутренний баллон которых закрыт крышкой, открывающейся прп переворачивании огнетушителя.
Предложенный огнетушитель относится к этому типу огнетушителей, но отличается от них тем, что для закрывания внутреннего баллона применен подпружиненный стержень с клапаном, снабженным стопором.
На чертеже дан разрез общего вида огнетушителя.
Внутренний баллон 1 огнетушителя закрывается резиновым клапаном, состоящим из пружины 2, шайбы 3 и клапанной прокладки 4.
Клапан укреплен на стержне 5, снабженном штифом-стопором б.
Все внутренние части огнетушителя хорошо освинцованы; таким образом обычно применяемая сетка со стеклянными ампулами заменена освинцованным баллоном. Ударное приспособление отсутствует. В предложенном огнетушителе применяется обычный пенообразующий заряд,, состоящий из щелочной части (500 г бикарбоната натрия или соответственно пересчитанного количества карбоната натрия и 70 г лакричного экстракта или пудры на 9 л воды) и кислотной части.
Для кислотной части используется водный раствор железно-окисного коагулянта без дополнительных добавок серной кислоты. Кислотная часть изготовляется путем растворения 700 г железно-окисного коагулянта в 1 л воды; этим раствором заполняется внутренний цилиндр огнетушителя.
Предложенный огнетушитель обладает следующими преимуществами: он самостоятельно не вступает в действие при качке, артиллерийской стрельбе и других резких воздействиях и не содержит стеклянных ампул, которые могут разбиться прн тех же воздействиях.
М 63428
Отв. редактор Д, А. Михайлов
Техн. редактор М. В. Смольякова.
Л131598. Подписано к печати 26, Х 1945 г. Тираж 500 экз. Цена 65 к. Зак. 162
Типография Госпланиздата, им. Воровского, Калуга
