Реферат

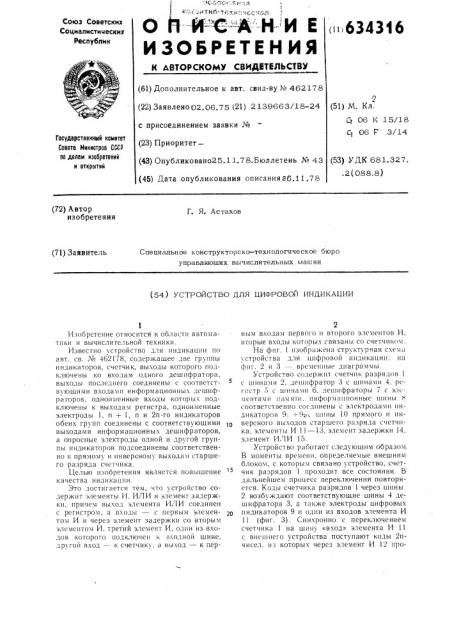

I :: 1 с.:. r"; i «н ", т

О t3--И-C-"А -Н- И Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

634316

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву N 462178 (22) Заявлено 02.06.75 (21) 2139663/18-24 с присоединением заявки № (23) Приоритет— (43) Опубликовано25.11.78.Бюллетень № 43 (45) Дата опубликования описания 26.11.78

2 (51) М. Кл.

06 К 15/18

Ст 06 F 3/14

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий (53) УДК 681.327. .2 (088.8) (72) Автор изобретения

Г. Я. Астахов

Специальное конструкторско-технологическое бюро (71) Заявитель управляющих вычислительных машин (54) УСТРОЙСТВО ДЛЯ ЦИФРОВО1! ИНДИКАЦИИ

Изобретение относится к области автоматики и вычислительной техники.

Известно устройство для индикации по авт. св. ¹ 4б2178, содержащее две группы индикаторов, счетчик, выходы которого подключены ко входам одного дешифратора, выходы последнего соединены с соответствующими входами информационных дешифраторов, одноименные входы которых подключены к выходам регистра, одноименные электроды 1, п + 1, и и 2п-го индикаторов обеих групп соединены с соответствующими выходами информационных дешифраторов, а опросные электроды одной и другой группы индикаторов подсоединены соответственно к прямому и инверсному выходам старшего разряда счетчика.

Целью изобретения является повышение качества индикации.

Это достигается тем, что устройство содержит элементы И, И,г1И и элемент задержки, причем выход элемента ИЛИ соединен с регистром, а входы — с первым элементом И и через элемент задержки со вторым элементом И, третий элемент И, олин из входов которого подключен к входной шине, дряз гой вход — к счетчику, а выход — к пер2 вым входам перво.о и второго элементов И. вторые входы которых связаны со счетчиком.

На фиг. 1 изображена структурная схема устройства для цифровой индикации; на фиг. 2 и 3 — временные диаграммы.

Устройство содержит счетчик разрядов с шинами 2, дешифратор 3 с шинами 4, регистр 5 с шинами 6, дешифраторы 7 с элементами памяти, информационные шины 8 соответственно соединены с электродами индикаторов 9; —:92», IIIII Hbl 10 прямОго и IIHверсного выходов старшего разряда счетчика, элементы И 1! — 13, элемент задержки 14, элемент И,г1И 15.

Устройство раоотает следую щи м об разом.

В моменты времени, определяемые внешним блоком, с которым связано устройство, счетчик разрядов 1 проходит все состояния. В дальнейшем процесс переключения повторяется. Колы счетчика разрядов 1 через шины

2 возбуждают соответствующие шины 4 дешифратора 3. а также электроды цифровых индикаторов 9 и один из входов элемента И

11 (фиг. 3). Синхронно с переключением счетчика 1 на шипх «вход» элемента И !1 с внешнего устройства поступают коды 2пчисел, из которых через элемент И 12 про684;316

Т1т ЙГ 1ГТ1Г !Г!Гн !Г Г!Г Й!Я

Фиг.1

11 П 1 — Г1à — -Ыл 1 7л 1 л фиг. Е л-1

Х 1Г

Т !Г Т 1Г

Т 1I Т 1Г фиг. т

Составп1«ль Г!.Мартьянов

Редактор .!. Народная Техред О., уговая Корректор I I. Тi пипа

Заказ 6765/49 Тираж 784 Подписное

UHHHI1H Государственного комитета Совета Министров СССР по делам изобретений и открытий

I I 3035, Москва, Ж-35, Раугиская наб., д. 4/5

Филиал ППП «Патент», г Ужгород, ул. Проектная, 4 хо !ят колы п-чисел, а остальные через э.!счент 11 1о.

В след ющий полупериод прохождение информации через элемент И 11 запре!цается. Элечептго! задержки 14 коды и-последующих чисел задерживаются с тем, чтобы их появление па шинах 8 дешифраторов 7 происходило одновременно со следующими и-опросными импульсами (фиг. 2) .

Вследствие увеличения интервала времени, в течение которого происходит хранение информации в дешифраторах 7, яркость свечения индикаторов 9 получается равномерной. Импульсы гашения информации осу-! цествляют сброс информации в дешифраторах 7.

В блок-схеме устройства, меняя внутренние связи, можно получать другие ре>кимы следования информации, например нечетныйчетный, при котором сначала индицируются нечетные, а затем четные коды чисел.

Фор 111/ла изобретения

Устройство для цифровой индикации по авт. св. № 462178, отличающееся тем, что, с целью повышения качества индикации, оно содержит элементы И, ИЛИ и элемент задержки, причем выход элемента ИЛИ соединен с регистром, а входы — с первым элементом И и через элемент задержки со вторым элементом И, третий элемент И, один из входов которого подключен к входной шине, другой вход — к счетчику, а выход к первым входам первого и второго элементов И, вторые входы которых связаны со счетчиком.
