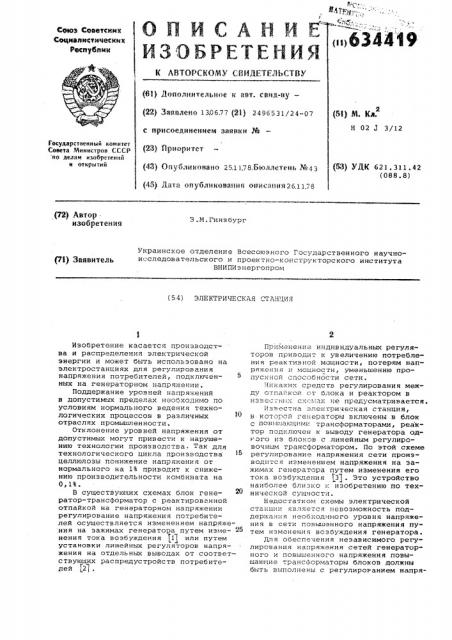

OAMCANME
ИЗОБРЕТЕНИЯ
К ЛВТОРСКОМУ СБИДЕТ1=ЛЬСТВУ (6l) Лополиительиое к авт. свил-ву— (22) Заявлено 130677 (21) 2496531/24-07 ириеоедииеиием заявки № (23) Приоритет (чЗ) Опубликовано 25,11.78,Бюллетень ¹43 (45) Дата опубликования оииеания26,11,78 (5I) М. Кл.
Н 02 J 3/12
Государственный комитет
Совета Министров С С С Р по делан изобретений н открытий (53) УДК 621. 311. 42 (088.8) Э.М.Гинзбург украинское отделение Всесоюзного Государственного научноисследовательского к проектно-конструкторского института
ВНИПИзнергопром (54) ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ
Изобретение касается производства и распределения электрической энергии и может быть использовано на электростанциях для регулирования напряжения потребителей, подключенных на генераторном напряжении.
Поддержание уровней напряжений в допустимых пределах необходимо по условиям нормального веденкя технологических процессов в различных
)0 отраслях промышленности.
Отклонение уровней напряжения от допустимых могут привести к нарушению технологии производства. Так для технологического цикла производства целлюлозы понижение напряжения от нормального на lв приводит к снижению производительности комбината на
Oiled.
В существующих схемах блок гене- @ ратор-трансформатор с реакткрованной отпайкой на генераторном напряжении регулирование напряжения потребителей осуществляется изменением напряжения на зажимах генератора путем изме- 25 нения тока возбуждения (1) кли путем установки линейных регуляторов напряжения на отдельных выводах от соответcTâóþùèõ распредустройств потребителей 21 .
Пркмененке индивидуальных регуляторов приводит к увеличению потребления реактивной мощности, потерям напряжения и мощности уменьшению про» пускной способности сети.
Нккаккх средств регулирования между cò!-.à. !êoé от блока и реактором в кз=-е=-,í;,í.;:;,схс..ах не предусматривается.
Известна электрическая станция, в которой гецераторы включены в блок с повн!. -ающкмк трансформаторами, реактор подключен к выводу генератора одгогo кз блоков с линейным регулировочным трансформатором. По этой схеме регулирование напряжения сети производится изменением напряжения на зажимах генератора путем изменения его тока возбуждения j3j. Это устройство наиболее близко к изобретению по технической сущности.
Недостатком схемы электрической стаHцк. являетcÿ невозможность поддержания необходимого уровня напряжения в сет: повышенного напряжения путем изменения возбуждения генератора.
Для обеспечения независимого регулирсванкя напряжения сетей генераторного и повышенного напряжения повышающие трансформаторы блоков должны быть выполнены с регулироранием напряжения под нагрузкой. Трансформаторы блоков с регулированием напряжения под нагрузкой обеспечивают регулирование напряжения на шинах потребителей генераторного напряжения при переводе питания от генераторон к сети повышенного напряжения т.e. .При от ключенном генераторе, в остальных режимах регулирование напряжения сети генераторного напряжения производится изменением тока возбуждения генератора. 10
Диапазон регулирования напряжения генераторов *5Ъ с учетом потерь напряжения н сети не обеспечивает необходимого уровня напряжения потребителей. i5
Кроме того, регулирование напряжения генератором ухудшает использование его по реактивной мощности. Выполнение трансформаторов блоков с регулированием напряжения под нагруз- 20 кой вызывает существенное увеличение
его стоимости (в зарубежных аппаратах до 25Ъ), снижает эксплуатационную надежность трансформатора и, следонательно, всего блока генератортрансформатор.
11ель изобретения — обеспечение поддержания уровня напряжения потребителей в допустимых пределах при увеличении пропускной способности сети и снижении капитальных з атрат.
Это достигается благодаря тому, что в электрической станции, содержащей блоки генератор-трансформатор с выводами для подключения к распределительному устройству, и реактор, 35 в цепи между выводом генератора одного из блоков и потребителями, и линейный регулироночный трансформатор, линейный регулироночный трансформатор включен между выводом генератора и реактором.
Линейный регулировочный трансформатор выбирается по нагрузке на генераторном напряжении и обеспечивает глубокое регулирование напряжения 45 потребителей н пределах +10 1,5Ъ вне зависимости от режима регулирования напряжения генератора и сети повышенного напряжения, при этом установка линейного регулироночного трансформатора до реактора увеличивает пропускную способность сети, уменьшает потери мощности и напряжения, снижает капитальные затраты, так как отпадает необходимость установки индивидуальных линейных регуляторон или выголнения трансформаторов блоков с регулированием напряжения под нагрузкой.
На чертеже приведена схема регулирования напряжения потребителей.
Станция имеет генератор 1, повышающий трансформатор 2 и линейный регулировочный, трансформатор 3, включенный н цепь реактированной отпайки 4.
В нормальном режиме мощность турбогенератора выдается на генераторном напряжении через линейный регулироночный трансформатор и на повышенном напряжении через повышающий трансформатор, выполненный беэ регулирования напряжения под нагрузкой.
По сравнению с известными схемами предложенная схема обеспечивает глубокое регулирование напряжения, улучшает качество электроэнергии, уменьшает потери в электрических сетях, увеличивает пропускную способность линии и снижает капитальные затраты.
Формула изобретения
Электрическая станция, содержащая блоки генератор-трансформатор с выводами для подключения к распределительному устройству, и реактор в цепи между ныводом генератора одного из блоков и потребителями, и линейный регулироночный трансформатор, о т л и ч а ю и а я с я тем, что, с целью обеспечения поддержания уровня напряжения потребителей н допустимых пределах при увеличении пропускной способности сети, регулировочный трансформатор включен и упомянутую цепь между выводом генератора и реактором.
Источники информации, принятые во внимание при экспертизе:
1. Регулирование напряжения в распределительных сетях. M., Энергия, 1966, с. 51.
2. Мельников Н.П. и Солдаткина Л.Л.
Регулирование напряжения в электрических сетях. М., Энергия, 1969, с. 59.
3. Двоскин Л.И. Схемы и конструкции распределительных устройстн. М, Энергия, 1974, с. 71.
6 34419 1 р0с гРФЛяа рай айаг b аа мам пупс aso я распредус прай ать зеиграагщмага на ряме уд
