Реферат

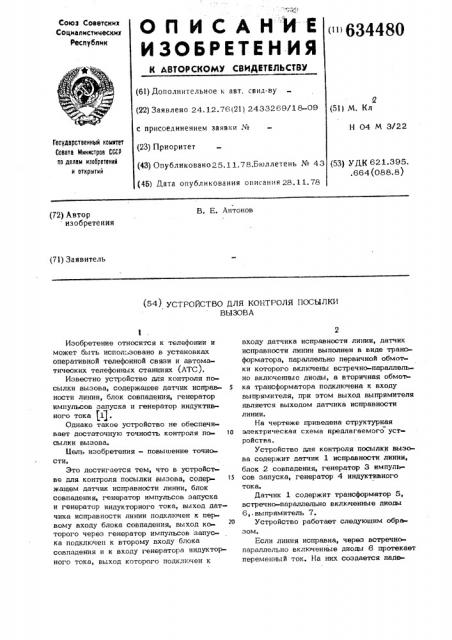

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<" 634480 (61) Дополнительное и авт. свил-ву (22) Заявлено 24.12.76(21) 2433269/18-09

Я (51) М. Кл с присоединением заявки -¹

Н 04 М 3/22

Государственный камнтет

Совета Мнннстрав CCCP па делам нэооретеннй н отнрытнй (23) Приоритет (43) Опубликовано25.11.78.Бюллетень № 43 (45) Дата опубликования описания 28.11.78 (53) УДК 621.395. . 664 (088. 8 ) В, Е. Антонов (72) Автор изобретения (71) Заявитель (54) УстройстВо для контроля посылки

ВЫЗОВА

Изобретение относится к телефонии и может быть использовано в установках оперативной телефонной связи и автоматических телефонных станпиях (АТС).

Известно устройство для контроля посылки вызова, содержащее датчик исправ- 5 ности линии, блок совпадения, генератор импульсов запуска и генератор индуктивного тока t1).

Однако такое устройство не обеспечивает достаточную точность контроля по- 1О сылки вызова.

Цель изобретения — повышение точно сти.

Это достигается тем, что в устройстве для контроля посылки вызова, содержащем датчик исправности линии, блок совпадения, генератор импульсов запуска и генератор индукторного тока, выход датчика исправности линии подключен к первому входу блока совпадения, выход которого через генератор импульсов запуска подключен к второму входу блока совпадения и к входу генератора индукторного тока, выход которого подключен к входу датчика исправности линии, датчик исправности линии выполнен в виде трансформатора, параллельно первичной обмот ки которого включены встречно-параллельно включенные диоды, а вторичная обмот ка трансформатора подключена к входу выпрямителя, при этом выход выпрямителя является выходом датчика исправности линии.

На чертеже приведена структурная электрическая схема предлагаемого устройства.

Устройство для контроля посылки вызова содержит датчик 1 исправности линии, блок 2 совпадения, генератор 3 импульсов запуска, генератор 4 индуктивного тока.

Датчик 1 содержит трансформатор 5, встречно-параллельно включенные диоды

6,. выпрямитель 7.

Устройство работает следующим образом.

Если линия исправна, через встречнопараллельно включенные диоды 6 протекает переменный ток. На них создается падь634480

Составитель E. Петрова

Редактор С. Суркова Техред Н. Андрейчук Корректор С. Гарасиняк

Заказ 6782/58 Тираж 763 Подписное

БЕИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К 35, Раушская наб., 4/5 филиал ППП Патент, r. Ужгород, ул. Проектная, 4 ние напряжения величиной 0,4-0,6 В.

Это напряжение повышается трансформатором 5, выпрямляется выпрямителем 7 и поступает на первый вход блока 2 совпадения. Одновременно на второй вход 5 блока 2 совпадения поступает запускающий потенциал от генератора 3 импульсов. В этом случае на выходе блока 2 совпадения потенциал отсутствует.

В случае обрыва линии срабатывает блок 2 совпадения и на вход генератора

3 импульсов поступает потенциал с выхода блока 2 совпадения. Генератор 3 импульсов прекращает выработку запускающих импульсов, прекращает работу и генератор 4. Такой же процесс возникает при неисправности генератора 4.

Предлагаемое устройство позволяет повысить надежность контроля посылки вызова за счет простоты исполнения и © отсутствия контактных элементов.

Формула изобретения

1. Устройство для контроля посылки вызова, содержащее датчик исправности линии, блок совпадения, генератор импульсов запуска и генератор индукторного то« ка, отличающееся тем,что, целью повышения точности, выход датчика исправности линии подключен к первому входу блока совпадения, выход ко торого через генератор импульсов запуска подключен к второму входу блока совпаПения и к входу генератора индукторного тока, выход которого подключен к входу датчика исправности линии.

2. Устройство по п. 1, о т л и ч а ющ е е с я тем, что датчик исправности линии выполнен в виде трансформатора, параллельно первичной обмотке которого включены встречно-параллельно включенные диоды, а вторичная обмотка трансформатора подключена к входу выпрямителя, при этом выход выпрямителя является выходом датчика исправности линии.

Источники информации, принятые во внимание при экспертизе:

1. P.sòeíò ФРГ И. 1219096, кл. 21а 68/20, 1969.
