Союз Советских

Социалистических

Республик

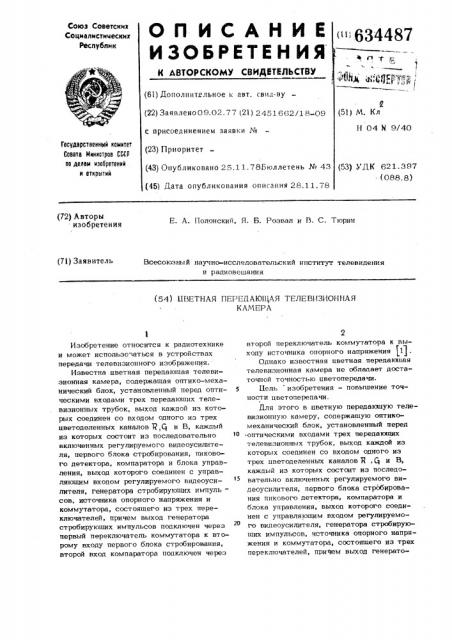

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заяплено09.02.77 (21) 2451662/18-09 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.11.78Бюллетень № 43 (45) Дата опубликования описания 28.11.78 " 634487

У (51) М. Кл

Н 04 Й 9/40

Гасударственный квинтет

Саввтв Мкнкстрав СССР аа делам нэааретенкй н аткрыткй (53) УДК 621.397

- (088.8) (72) Авторы изобретения

Е. А. Полонский, Я. Б. Розвал и В. С. Тюрин (71) Заявитель

Всесоюзный научно-исследовательский институт телевиде птя и радиовешания (54) LIBETHAH ПЕРЕДАЮЩАЯ ТЕЛЕВИЗИОННАЯ

КАМЕРА

Изобретение относится к радиотехнике и может использо- аться в устройствах передачи телевизионного изображения, Известна цветная передаю цая телевизионная камера, содержашая оптико-механический блок, установленный перед оптическими входами трех передаюших телевизионных трубок, выход каждой из которых соединен со входом одного из трех цветоделенных каналов Я,Ст и В, каждый из которых состоит из последовательно включенных регулируемого видеоусилителя, первого блока стробирования, пикового детектора, компаратора и блока управления, выход которого соединен с управляюшим входом регулируемого видеоусилителя, генератора стробируюших импуль— сов, источника опорного напряжения и коммутатора, состояшего из трех переключателей, причем выход генератора стробируюших импульсов подключен через первый переключатель коммутатора к второму входу первого блока стробирования, второй вход компаратора подключен через второй переключатель коммутатора к выходу источника опорного напряжения (1) .

Однако известная цветная передаюшая телевизионная камера не обладает достаточной точностью цветопередачи.

5 Цель изобретения — повышение точности цветопередачи.

Для этого в цветную передаюшую телевизионную камеру, сопержашую оптикомеханический блок, установленный перед оптическими входами трех передаюших телевизионных трубок, выход каждой из которых соединен со входом одного из трех цветоделенных каналов Я, С и В, каждый из которых состоит из последовательно включенных регулируемого видеоусилителя, первого блока стробирования пикового детектора, компаратора и блока управления, выход которого соединен с управляюшим входом регулируемого видеоусилителя, генератора стробируюших импульсов, источника опорного напряжения и коммутатора, состояшего из трех переключателей, причем выход генерато634487 ра гтробирующих импульсов подключен через первый переключатель коммутатора к второму входу первого блока стробирования, второй вход компаратора подключен через второй переключатель коммута- у тора к выходу источника опорного напряжения, введены формирователь оптической марки, установленный на входе оптикомеханического блока, а в каждый цветоделенный канал l7 и С и  — второй )б блок стробирования, генератор импульсов марки и блок памяти, при этом в каждом цветоделенном канале R,Ди B выход генератора импульсов марки соединен с первым входом второго блока стробирова- Б ния соециненного вторым входом и выходом соответственно с выходом регулируемого вицеоусилителя и через третий переключатель коммутатора со входом пикового цетектора, а вход и выход блока памяти под- 26 ключены соответственно через третий переключатель коммутатора к выходу второго блока стробирования, через второй переключа-. тель коммутатора к второму вхоцу коммутатора. 25

На чертеже дана структурная электрическая схема прецлагаемой цветной передающей телевизионной камеры.

Камера содержит оптико-механический блок 1, три передающие телевизионные трубки 2, три цветоделенных канала R

С, В 3, каждый из которых состоит из регулируемого вицеоусилителя 4, первого блока 5 стробирования, пикового детектора 6, компаратора 7, блока 8 управления, генератора 9 стробируюших импульсов, источника 10 опорного напряжения, трех переключателей 11-1 3 коммутатора, формирователя 1 4 оптической марки, второго блока 15 стробированип, генератора 4Е

16 импульсов марки и блока 17 памяти.

Цветная передающая телевизионная камера работает следующим образом.

Формирователь 14 оптической марки проецирует через оптико-механический блок 1 световую марку на мишени трех передающих трубок 2 вне рабочей части растра. В первом режиме — режиме установки баланса видеосигналов по белому долю и запоминания амплитудных значений импульсов от световой марки — первый переключатель 11 соединяет генератор 9 с первым блоком 5 стробирования, переключатель 13 соединяет выхоц второго блока 15 стробирования с входом бло- ка 17 памяти, а второй переключатель

12 подключает к компаратору 7 источник

10 опорного напряжения. Сигнал с выхода регулируемого видеоусилителя 4, через первый блок 5 стробирования, выделяющий импульсы, соответствующие белому полю, поступает на пиковый детектор 6, toe выделяется его амплитудное значение.

Амплитуда импульсов, соответствующая прохождению луча перецаюшей телевизионной трубки 2 по изобретению белого поля, сравнивается в компараторе 7 с опорным напряжением источника.10. Одновременно импульсы от генератора 16, выделенные вторым блоком 15 стробирования, поступают в блок 17 памяти, где фиксируется их амплитудное значение.

Во втором режиме — рабочем — переключатели 11-13 принимают противойоложные положения и поддерживается баланс сигналов в каждом цветоделенном канале

R, Cj, В 3, Видеоимпульсы, соответствующие сигналу световой марки, через второй блок 15 стробирования поступают на пиковый детектор 6, и в компараторе

7 сравниваются текущие значения амплитуды импульсов от световой марки и напряжение от блока 17 памяти. При изменении электрических параметров тракта сигнал с выхода компаратора 7 через блок 8 управления регулирует усиление регулируемого видеоусилителя 4.

Предлагаемая цветная передающая телевизионная каплера позволяет осуществить установку баланса непосредственно после включения камеры (после прогрева катодов передающих трубок) и независи— мо от температуры окружающей среды поддерживать установленный:баланс видеосигналов в течение всей передачи.

Формула изобретения

Цветная передающая телевизионная камера, содержащая оптико-механический блок, установленный перед оптическими входами трех передающих телевизионных трубок, выход каждой из которых соединен со входом одного из трех цветоделенных каналов Й, Cj и В, каждый из которых состоит из последовательно включенных регулируемого видеоусили— теля, первого блока стробирования, пикового цетектора, компаратора и блока управления, выхоц которого соединен с управляющим входом регулируемого видеоусилителя, генератора стробируюших импульсов, источника опорного напряжения и коммутатора, состоящего из трех переключателей, при че м выход гене ратора стробируюших импульсов подключен

634487

Составитель Е. Любимова

Редактор Л. Гребенникова Техред M. Борисова Корректор Н. Ковалева

Заказ 6792/58 Тираж 763 Подписное

UHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открьгпп

113035, Москва, Ж-35, Раушская наб„д. 4/5

Филиал ППП «Патент", г. Ужгород, ул. Проектная, 4 через первый переключатель коммутатора к второму входу первого блока стробирования, второй вход компаратора подключен через второй переключатель коммутатора к выходу источника опорного напряжения, о т л и ч а ю ш а я с я тем, что, с целью повышения точности цветопередачи, введены формирователь оптической марки, установленный на входе оптико-механического блока, а в каждый цветоделенный канал Ч, С и В— второй блок стробирования, генератор импульсов марки и блок памяти, прп этом в каждом цветоделенном канале Я, Cj u

B выход генератора импульсов марки соединен с первым входом второго блока стробирования, соединенного вторым входом и выходом соответственно с выходом регулируемого видеоусилителя и через третий переключатель коммутатора со вхо3 дом пикового детектора, а вход и выход блока па мяти под ключены соответственно ч:":роз третий переключатель коммутатора к выходу второго блока стробирования, через второй переключатель коммутатора

16 к второму входу компаратора.

Источники информации, принятые во гпнманпе при экспертпзе: . .9апцс1 алсос leiot1 Ьгоас1саы6и 5,È7f,v. 12.N<2i,рр12-1&,ап1 "Auto ()1 ñ fBcl1и е of the Move ЧШ Со оцгсагпага "D.Ì. Rufeg, С .С0а ñ1îë.
