Вибрационная машина для объемной вибрационной обработки

Вибрационная машина для объемной вибрационной обработки

Иллюстрации

Показать все

Реферат

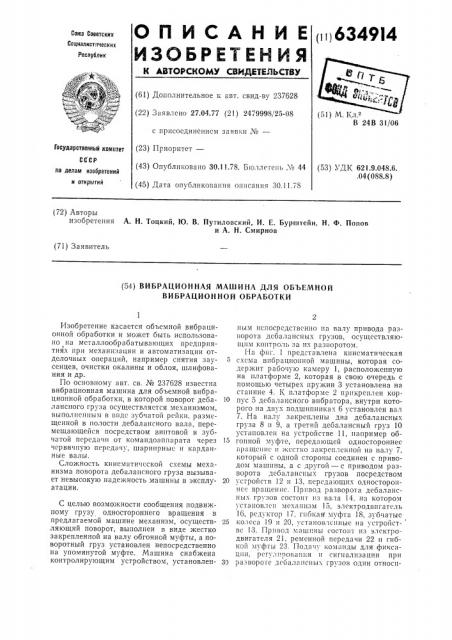

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

111 634914

Союз Советских

Социалист11ческих

Реслублик (61) Дополнительное к авт. свид-ву 237628 (22) Заявлено 27.04.77 (21) 2479998/25-08 л 2

В 24В 31/06 с присоединением заявки №вЂ”

Государственный комитет (23) Приоритет— (43) Опубликовано 30.11.78. Б1олчетсп1> № 44 (45) Дата опубликования описания 30.11.78 (53) УДК 621.9.048.6. .04 (088.8) ло делам изобретений и открытий (72) Авторы изобретения А. Н. Тоцкий, 1О. В. Путиловский, И. E. Бурштейн, H. Ф. Попов и А. H. Смирнов (71) Заявитель (54) ВИБРАЦИОННАЯ МАШИНА ДЛЯ ОБЪЕМНОЙ

ВИБРАЦИОННОЙ ОБРАБОТКИ

Изобретение касается объемной вибрационной обработки и может быть использовано а металлообрабатыва1ощих прсдприяФ тиях прп механизации и автоматизации отделочных операций, например снятия зау- 5 сенцев, очистки окалины и облоя, шлифования и др.

По основному авт. св. № 237628 известна вибрационная машина для объемной вибрационной обработки, в которой поворот деба- 10 лансного груза осуществляется ме анизмом, выполненным в видс зубчатой рейки, размещенной в полости дебалансного вала, перемещающейся посредством винтовой и зубчатой передачи от командоаппарата через 15 червячную передачу, шарнирные и карданные валы.

Сложность кинематичсской схемы механизма поворота дебалансного груза вызывает невысокую надежность машины в эксплу- 20 атации.

С целью возможности сообщения подвижному грузу одностороннего вращения в предлагаемой машине механизм, осуществ- 25 ляющий поворот, выполнен в виде жестко закрепленной на валу обгонной муфты, а поворотный груз установлен непосредственно на упомянутой муфте. Машина снабжена контролирующим устройством, установлен- З0 ным пспосрсдственно па валу привода разворота дсбалансных грузов, осуществляющим контроль за пх разворотом.

На фиг. 1 представлена кинсматичсская схема впбрационной машины, которая содержит рабочую камеру 1, расположенную на платформе 2, которая в свою очередь с помощью четырех пружин 3 установлена на станине 4. К платформе 2 прикреплен корпус 5 дсбалансного вибратора, внутри которого на двух подшипниках 6 установлен вал

7. На валу закреплены два дебалансных груза 8 и 9, а третий дебалансный груз 10 установлен на устройстве 11, например обгонной муфте, передающей одностороннее в13ащспие II ж< cTKo 3IIKpcII,Icнпой на 13а.1% 7, который с одной стороны соединен с приводом машины, а с другой — с приводом разворота дебалансных грузов посредством устройств 12 и 13, передающих одностороннсс вращение. Привод разворота дебалансных грузов состоит из вала 14, на котором установлс меланизм 15, электродвигатель

16, редуктор 17. гибкая муфта 18, зубчатые колеса 19 II 20, установленные на устройст- ве 13. Привод машины состоит из электродвигателя 21, ременной передачи 22 и гибкой муфты 23. Подачу команды для фиксации, регулирования и сигнализации при развороте дсбалансны. грузов один относи634914

Составитель Т, Ермакова

Техред С. Антипенко

1(орректор В. Дод

Подписное

Редактор О. Юркова

Заказ 2068/4

Тираж 1033

Изд. ¹ 755

Типография, пр. Сапунова, 2 тельно др сгого ос1 щсств, 1яст и",льт i правления 24.

Работа вибрационной машины осуществляется следующим образом.

Рабочая камера 1 загружается обрабатываемыми деталями и наполнителсм. Необходимая амплитуда и частота колебаний устанавливается на пульте управления 24 перед началом работы машины. В начале работы электродвигатель 16 через редуктор 17, 1О гибкую муфту 18, зубчатые колеса 19 и зубчатое колесо 20, установленные на устройстве 13, вращает вал 7 с дебалансными грузами 8 и 9 относительно дебалансного груза 10, установленного на устройстве 11 и не 15 передающего вращение вала 7 дебалансному грузу 10 от электродвигателя 16. Устройство 12 вращение вала 7 от электродвигателя 16 не передает, предохраняет тем самым привод машины от поломки. 20

При развороте дебалансных грузов 8 и 9 относительно неподвижного дебалансного груза 10 установленный на валу 14 разворота механизм 15 контролирует положение дсбалансных грузов. При достижении необхо- 25 димого положения дебалансных грузов один относительно другого механизм 15 отключает электродвигатель 16 и автоматически включает электродвигатель 21, который через ременную передачу 22, гибкую муфту 23 и устройство 12 вращает вал 7 с дебалансными грузами 8 и 9 и устройством 11, передающим вращение вала 7 дебалапсному грузу 10. Устройство 13 вращение вала 7 от электродвигателя 21 не передает, предохраняя тем самым привод разворота дебалансных грузов от поломки.

Формула изобретения

Вибрационная машина для объемной вибрационной обработки по авт. св. № 237628, отличающаяся тем, что, с целью возможности сообщения подвижному грузу отностороннего вращения, механизм, осуществляющий поворот груза, выполнен в виде жестко закрепленной на валу обгонной муфты, а поворотный груз установлен непосредственно на упомянутой муфте.

2. Машина по п. 1, отличающаяся тем, что, с целью возможности осуществление контроля за разворотом дебалансных грузов, машина снабжена контролирующим устройством, установленном непосредственно на валу привода разворота дебалансных грузов.
