Реферат



Союз Советских

Социалистических

Реслублик

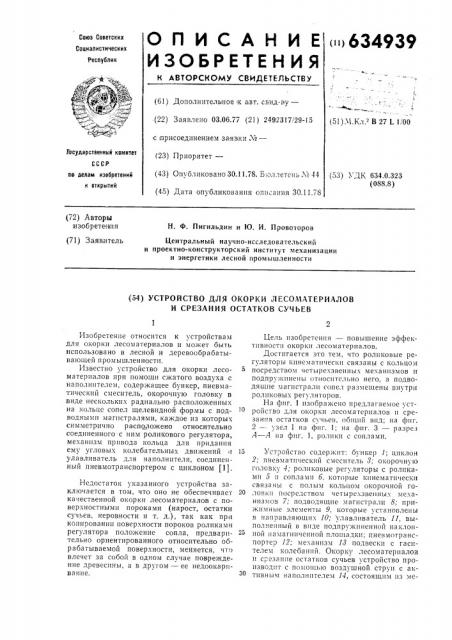

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()634939 (гф (61) Дополнительное к авт. свид-эу— (22) Заявлено 03.06.77 (21) 2492317/29-15 с лрисоедине нием заявки ¹â€” (23) Приоритет— (43) Опубликовано 30.11.78. Бюллетень № 44 (45) Дата опубликования описания 30.11.78 (51) Ч Кл В 27 1. 1/00

Зосударственнык комитет (53) УДК 634.0.323 (088.8) цо делам изобретении н открытий (72) Авторы атзобрететвия

H. Ф. Пигильдин и Ю. И. Провоторов (71) Заявитель

Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (54) УСТРОЙСТВО ДЛЯ ОКОРКИ ЛЕСОМАТЕРИАЛОВ

И СРЕЗАНИЯ ОСТАТКОВ СУЧЬЕВ

Изобретение относится к устройствам для окорки лесоматериалов и может быть использовано в лесной и деревообрабатывающей промышленности.

Известно устройство для окорки лесоматериалов при помощи сжатого воздуха с наполнителем, содержащее бункер, пневматический смеситель, окорочную головку в виде нескольких радиально расположенных на кольце сопел щелевидной формы с подводными магистралями, каждое из которых симметрично расположено относительно соединенного с ним роликового регулятора, механизм привода кольца для придания ему угловых колебательных движений улавливатель для наполнителя, соединенный пневмотранспортером с циклоном (1).

Недостаток указанного устройства заключается в том, что оно не обеспечивает качественной окорки лесоматериалов с поверхностными пороками (нарост, остатки сучьев, неровности и т. д.), так как при копировании поверхности пороков роликами регулятора положение сопла, предварительно ориентированного относительно обрабатываемой поверхности, меняется, что влечет за собой в одном случае повреждение древесины, а в другом — ее недоокаривание.

Це.пь изобретения — повышение эффективности окорки лесоматериалов.

Достигается это тем, что роликовые регуляторы кинсматически связаны с кольцом посредством четырехзвенных механизмов и подпружинены относительно него, а подводящие магистрали сопел размещены внутри роликовых регуляторов.

На фиг. 1 изобра>кено предлагаемое устройство для окорки лесоматериалов и срезания остатков сучьев, oolllllll вид; иа фиг.

2 — узел 1 на фиг. 1; на фиг. 3 — разрез

А — А на фиг. 1, ролики с соплами.

15 УстройствО содержит: б, нкер 1; циклОН

2; пневматический смсситель 8; окорочную головку 4; роликовые регуляторы с роликами 0 и collлами 6, которые кинематически

CвH3аHbI C Il0лbl l IiOлbU0II 0li0р0чн0й

20 ловки посредством четырехзвеиных механизмов 7; подводящие магистрали 8; прижимные элементы 9, которые установлены в направляющих 10; улавливатель 11, выполченный в виде подпружиненной наклонной намагниченной площадки; пневмотранспортер 12; механизм 18 подвески с гасителем колебаний. Окорку лесоматериалов и срезание остатков сучьев устройство производит с помощью воздушной струи с активным наполнителем 14, состоящим из ме634939 таллпческих многогранных тел с острыми ребрами, коры и опилок.

Устройство работает следующим c5I>àзом.

В результате воздействия торца поступательно движущегося бревна 15 на роликовые регуляторы ролики 5 пос..едних забегают на поверхность бревна. В этот ..омент сжатый воздух вместе с активным наполнителем 14 из смесителя > по подзодя- 10 щпм магистралям 8 через роликозь:е регуляторы подается одновременно во зсе сопла б, а из них в виде струй — на поверхность бревна, подлежащего обработке, з результате чего происход::т . нте;.-.сизное 15 удаление коры и остатков сучьев.

Подача наполнителя (его состав) регулируется в зависимости от физическо-;> и породного состава лесоматериалов, а та«же от количества остатков сучьев на по- 20 верхности бревен. При обработке влажных бревен из хвойных пород в качестве наполнителя используются кора и опилки, а при обработке сухих бревен и бревен из лиственных пород — металлические напол- 25 иители с повышенным давлением сжатс. о воздуха.

Постоянный контакт роликов 5 с поверхностью бревен независимо от их диаметра и состояния поверхности обеспечивается уп- ЗО ругими элементами 9, а постоянное поло>кение сопл б относительно окариваемой поверхности бревен — наличием четырехзвенных механизмов 7, которые кинематически связывают роликовые регуляторы с кольцом 35 окорочной головки 4 и механизмом 18 подвески. Расположение роликов 5 под углом к оси окорочной головки 4 обеспечивает пм возможность свободного обкатывания поверхности бревна в продольно-попереч- 40 ном направлении в процессе прохождения бревна через окорочную головку 4, когда последняя совершает колебательнь" е дви>кения вокруг продольной оси бревна. Все это позволяет срезать остатки сучьев за- 45 подлицо и качественно производить окорку бревен.

Отходы окорки вместе с активным наполнителем 14 попадают на улазливатель

11, при этом металлический наполнитель удерживается намагниченной площадкой, а остальное по пнезмотранспортеру 12 поступает в циклон 2. Узлы:.. детали устройства изготовляются из неметаллических материалов. При размагничивании площадки 11 металлический наполнитель передается в циклон 2, а затем — з бункер 1. В циклоне 2 предусмотрена электромагнитная очистка металлического наполнителя, что дополнительно обеспечивает большой срок его использования.

Описанное устройство позволяет качественно производить окорку и срезание остатков сучьев с бревен круглый год.

Ф ор мул а из об рете>-: ия

Устройстзо для окорки лесоматериалов и срезания остатков сучьев при помощи сжатого воздуха с наполнителем, содержащее бункер, пневматический смеситель, окоро иную голозку B виде нескольких радиально расположенных на кольце сопел щелевидной формы с подводными магистралями, каждое из которых симметрично расположено относительно соединенного с ним роликового регулятора, механизм пр. вода кольца для придания ему угловых колебательных движений и улавливатель для наполнителя, соединенный пневмотранспор ° тером с циклоном, отличающееся тем, что, с целью повышения эффективности окорки лесоматериалов, роликовые "егуляторы кинематически связаны с кольцеьым посредством четырехзвенных механизмов и подпружинены относительно него, а подводящие магистрали сопел размещены внутри роликовых регуляторов.

Источник информации, принять:й зо внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 256986, кл. В 27 L 1/00, 1961.
