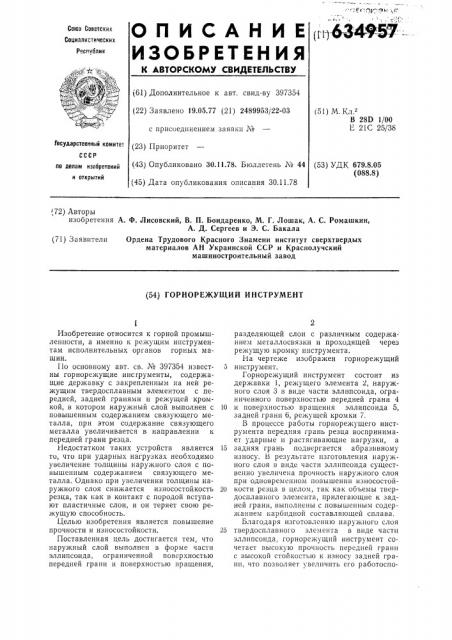

и 634ЖУОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву 397354 (22) Заявлено 19.05.77 (21) 2489953/22-03 с присоединением заявки ¹ (51) М. Кл.2

В 28D 1/00

Е 21С 25/38

ГосУдаРстеенный комите! (23) Приоритет ло делам изобретении (43) ОпУбликовано 30.11.78. Бюллетень ¹ 44 (53) УДК 679.8.05 (088.8) и открытий (45) Дата опубликования описания 30.11.78! 72) Авторы изобретения А. Ф. Лисовский, В. П. Бондаренко, М. Г. Лошак, А. С. Ромашкин, А. Д. Сергеев и Э. С. Бакала (71) Заявители Ордена Трудового Красного Знамени институт сверхтвердых материалов АН Украинской ССР и Краснолучский машиностроительный завод (54) ГОРНОРЕЖУЩИЙ ИНСТРУМЕНТ

Изобретение относится к горной промышленности, а именно к режущим инструментам исполнительных органов горных машин.

Ilo основному авт. св. № 397354 известны горнорежущие инструменты, содержащие державку с закрепленным на ней режущим твердосплавным элементом с передней, задней гранями и режущей кромкой, в котором наружный слой выполнен с повышенным содержанием связующего металла, при этом содержание связующего металла увеличивается в направлении к передней грани резца.

Недостатком таких устройств является то, что при ударных нагрузках необходимо увеличение толщины наружного слоя с повышенным содержанием связующего металла. Однако при увеличении толщины наружного слоя снижается износостойкость резца, так как в контакт с породой вступают пластичные слои, и он теряет свою режущую способность.

Целью изобретения является повышение прочности и износостойкости.

Поставленная цель достигается тем, что наружный слой выполнен в форме части эллипсоида, ограниченной поверхностью передней грани и поверхностью вращения, разделяющей слои с различным содержанием металлосвязки и проходящей через режущую кромку инструмента.

1-1а чертеже изображен горнорежущий

5 инструмент.

Горнорежущий инструмент состоит из державки 1, режущего элемента 2, наружного слоя 3 в виде части эллипсоида, ограниченного поверхностью передней грани 4

10 и поверхностью вращения эллипсоида 5, задней грани б, режущей кромки 7, В процессе работы горнорежущего инструмента передняя грань резца воспринимает ударные и растягивающие нагрузки, а

15 задняя грань подвергается абразивному износу.. l5 результате изготовления наружного слоя в виде части эллипсоида существенно увеличена прочность наружного слоя при одновременном повышении износостой20 кости резца в целом, так как объемы твердосплавного элемента, прилегающие к задней грани, выполнены с повышенным содержанием карбидной составляющей сплава.

Благодаря изготовлению наружного слоя

25 твердосплавного элемента в виде части эллипсоида, горнорежущий инструмент сочетает высокую прочность передней грани с высокой стойкостью к износу задней грани, что позволяет увеличить его работоспо634957

Формула изобретения

Составитель Ю. Козлов

Тскред Л. Камышникова

Редактор Г. Яковлева

Корректоры: И. Федорова и Е. Хмелева

Заказ 2203/12 Изд. № 759 Тираж 656 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35. Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 собность и эксплуатационную долговечность в 1,5 — 2,5 раза.

Горноренущий инструмент по авт. св. № 397354, отл и ч а ю щи йся тем, что, с целью повышения прочности и износостойкости, наружный слой вьшолн и в форм: части эллипсоида, ограничснн и поверхностью передней грани и поверхностью вращения, разделяющей слои с различным содер канием металлосвязки и проходящей через режущую кромку инструмента.
