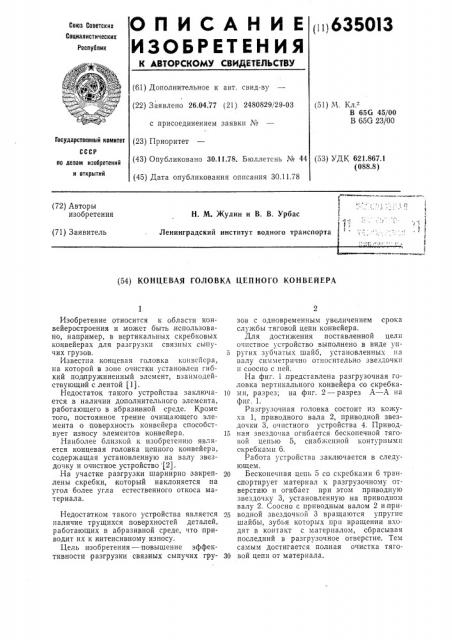

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ i 11 635013

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.04.77 (21) 2480829/29-03 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.11.78. Бюллетень № 44 (45) Дата опубликования описания 30.11.78 (51) М. Кл.-

В 65G 45/00

В 65G 23/00

Государственный комитет (53) УДК 621.867.1 (088.8) па делам изобретений и открытий (72) Авторы изобретения

Н. М. Жулин и В. В. Урбас (54) КОНЦЕВАЯ ГОЛОВКА ЦЕПНОГО КОНВЕЙЕРА

Изобретение относится к области конвейеростроения и может быть использовано, например, в вертикальных скребковых конвейерах для разгрузки связных сыпучих грузов. 5

Известна концевая головка конвейера, на которой в зоне очистки установлен гибкий подпружиненный элемент, взаимодействующи и с лентой (1).

Недостаток такого устройства заключа- )O ется в наличии дополнительного элемента, работающего в абразивной среде. Кроме того, постоянное трение очищающего элемента о поверхность конвейера способствует износу элементов конвейера. 16

Наиболее близкой к изобретению является концевая головка цепного конвейера, содержащая установленную на валу звездочку и очистное устройство (2).

На участке разгрузки шарнирно закреп- 2р лены скребки, который наклоняется на угол более угла естественного откоса материала.

Недостатком такого устройства является наличие трущихся поверхностей деталей, работающих в абразивной среде, что приводит их к интенсивному износу.

Цель изобретения — повышение эффективности разгрузки связных сыпучих гру- Зр зов с одновременным увеличением срока службы тяговой цепи конвейера, Для достижения поставленной цели очистное устройство выполнено в виде упругих зубчатых шайб, установленных на валу симметрично относительно звездочки и соосно с ней.

На фиг. 1 .представлена разгрузочная головка вертикального конвейера со скребками, разрез; на фиг. 2 — разрез А — А на фиг. 1.

Разгрузочная головка состоит из кожуха 1, приводного вала 2, приводной звездочки 3, очистного устройства 4. Приводная звездочка огибается бесконечной тяговой цепью 5, снабженной контурными скребками 6.

Работа устройства заключается в следующем.

Бесконечная цепь 5 со скрсбками 6 транспортирует материал к разгрузочному отверстию и огибает при этом приводную звездочку 3, установленную на приводном валу 2. Соосно с приводным валом 2 и приводной звездочкой 3 вращаются упругие шайбы, зубья которых прп вращении входят в контакт с материалом, сбрасывая последний в разгрузочное отверстие. Тем самым достигается полная очистка тяговой цепи от материала.

635013

Формула изобретения

1Риа 1

А-A

Риа 2

Составитель в. Пономарева

Текред С. .Антипенко Корректоры: 3. Тарасова и Л. Брахнина

Редактор Г. Яковлева

Заказ 1923, 9 1!зд. Ко i27 TlK 1033 Подписное

НПО I îñóäàðñòâåïïoãо комитета ГГГР по делам изобретений и открьгпш

113035, Москва, ?К-35, Раугпская наб., д. 4/5

Типография, пр. Сапунова, 2

Концевая головка цепного конвейера, содержащая установленную на валу звездочку и очистное устройство, о т л и ч а ющ аяся тем, что, с целью повышения эффективности разгрузки связных сыпучих грузов, очистное устройство выполнено в виде упругих зубчатых шайб, установлепных на валу симметрично относительно звездочки и соосно с ней.

Источники информации, 5 принятые во внимание при экспертизе

1. Патент ФРГ № 801144, кл. 81 е 13, опублик. 1950, 2. Патент Великобритании ¹ 1098293, кл. В 8А, опублик. 1-968.
