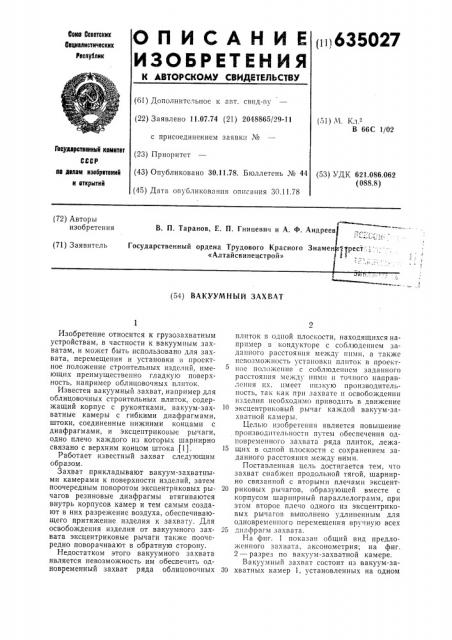

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (! !! 635022

Фвюв Советских

Свцивлнстичвских

Рвснублнк (61) Дополнительное к авт. свпд-пу (22) Заявлено 11.07.74 (21) 2048865/29-11 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.11.78. Бюллетень № 44 (45) Дата опубликования описания 30.11.78 (51) М. Кл.""

В 66С 1/02

Гвсудврственныв комитет

СССР (53) УДК 621.086.062 (088.8) ав делам изобретений и еткрытнй

72) Авторы (54) ВАКУУМНЫЙ ЗАХВАТ

Изобретение относится к грузозахватным устройствам, в частности к вакуумным захватам, и может быть использовано для захвата, перемещения и установки в проектное положение строительных изделий, имеющих преимущественно гладкую поверхность, например облицовочных плиток.

Известен вакуумный захват, например для облицовочных строительных плиток, содержащий корпус с рукоятками, вакуум-захватные камеры с гибкими диафрагмами, штоки, соединенные нижними концами с диафрагмами, и эксцентриковые рычаги, одно плечо каждого из которых шарнирно связано с верхним концом штока,(1).

Работает известный захват следующим образом.

Захват прикладывают вакуум-захватными камерами к поверхности изделий, затем поочередным поворотом эксцентриковых рычагов резиновые диафрагмы втягиваются внутрь корпусов камер и тем самым создают в них разрежение воздуха, обеспечивающего притяжение изделия к захвату. Для освобождения изделия от вакуумного захвата эксцентриковые рычаги также поочередно поворачивают в обратную сторону.

Недостатком этого вакуумного захвата является невозможность им обеспечить одновременный захват ряда облицовочных плиток в одной плоскости, находящихся например в кондукторе с соблюдением заданного расстояния между ними, а также невозможность cT3!!0BKI! плито!, в ярое! тное полня ение с соблюдением заданного расстояния между ними и точного направления их, имеет низкую производительность, так как при захвате и освобождении изделия необходимо приводить в движение эксцентриковый рычаг каждой вакуум-захватной камеры.

Целью изобретения является повышение производительности путем обеспечения одновременного захвата ряда плиток, лежа15 щих в одной плоскости с сохранением заданного расстояния между ними.

Поставленная цель достигается тем, что захват снабжен продольной тягой, шарнирно связанной с вторыми плечами эксцент20 риковых рычагов, образующей вместе с корпусом шарнирный параллелограмм, при этом второе плечо одного из эксцентриковых рычагов выполнено удлиненным для одновремегп!ого перемещения вручную всех

25 диафрагм захвата.

На фиг. 1 показан общий вид предложенного захвата, аксонометрия; на фиг.

2 — разрез по вакуум-захватной камере.

Вакуумный захват состоит из вакуум-за30 хватных камер 1, установленных на одном

635027 уровне в ряд в корпусе 2, выполненного, например, из швеллера. Каждая вакуумзахватная камера выполнена в виде тарельчатого корпуса 3, внутри которого расположена резиновая диафрагма 4, вулканизированная вокруг натяжного диска 5, закрепленного на нижнем конце штока 6, который пропущен через отверстие 7 в швеллере. Штоки 6 имеют на верхних концах пазы, в которых шарнирно закреплены плечи эксцентриковых рычагов 8. Между диафрагмой 4 и верхней стойкой корпуса 3 установлена пружина 9. Средний эксцентриковый рычаг выполнен длиннее других, а его конец является рукояткой 10. Всеэксцентриковые рычаги своими вторыми плечами шарнирно соединены с продольной тягой 11. К тяге 11 и швеллеру прикреплены ручки 12. Захват устанавливается на ряд облицовочных плиток 13, уложенных с заданным расстоянием между ними.

Работает захват следующим образом.

При перемещении рукоятки 10 происходит одновременный поворот всех эксцентриковых рычагов 8, которые перемещают штоки 6, а следовательно, и диафрагмы 4, создавая разрежение в вакуум-захватных камерах, установленных на поверхностиряда плиток 13. Вакуумный захват с включенными вакуум-захватными камерами, на которых удерживается ряд плиток, перемещают за ручки 12 в необходимое проектное положение, устанавливая ряд плиток и закрепляя их, перемещением рукоятки 10 в противоположную сторону освобождают захват, и цикл повторяется.

Вакуумный захват обеспечивает надежную и эффективную работу по перемещению и установке строительных облицовочных плиток.

Формула изобретения

10 Вакуумный захват, например для облицовочных строительных плиток, содержащий корпус с рукоятками, вакуум-захватные камеры с гибкими диафрагмами,штоки, соединенные нижними концами с диафрагмами, и эксцентриковые рычаги, одно плечо каждого из которых шарнирно связано с верхним концом штока, от л ич а юшийся тем, что, с целью повышения производительности путем обеспечения одно20 временного захвата ряда плиток, лежащих в одной плоскости, с сохранением заданного расстояния между ними, он снабжен продольной тягой, шарнирно связанной с вторыми плечами эксцентриковых рычагов, об25 разующей вместе с корпусом шарнирный параллелограмм, при этом второе плечо одного из эксцентриковых рычагов выполнено удлиненным для одновременного перемещения вручную всех диафрагм захвата.

30 Источники информации, принятые во внимание при экспертизе

1. Гницевич Е, П. Технология и механизация стекольных работ. М., Стройиздат, 1973, с. 52.

635027 г

Редактор Т. Горячева

Заказ 2069/6 Изд. № 760 Тираж 1005 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель А. Гаевский

Техред С. Антипенко

Корректоры: В. Дод и T. Добровольская
