Состав для пропитки обожженных алюмосиликатных огнеупоров

Состав для пропитки обожженных алюмосиликатных огнеупоров

Иллюстрации

Показать все

Реферат

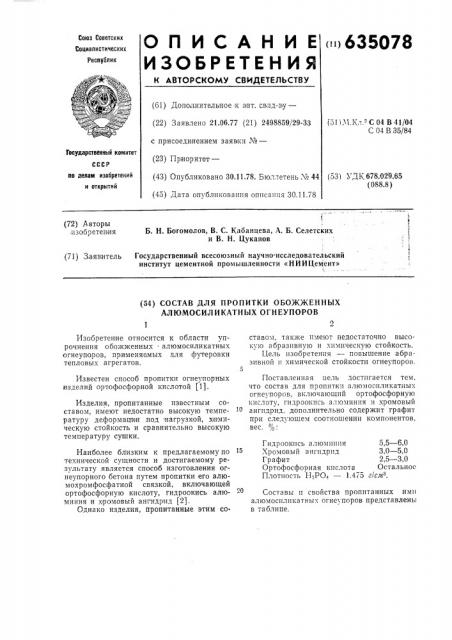

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<>635078 (61) Дополнительное к а вт. свнд-зу— (22) Заявлено 21.06.77 (21) 2498859/29-33 с присоединением заявки . хе— (23) Приоритет— (43) Опубликовано 30.11.78. Бюллетень ¹ 44 (45) Дата опубликования описания 30.11.78 (511М. Кл.- С 04 В 41/04

С 04 В 35/84

Государственный комитет по делам изобретений и открытий (53) УДЫ 678.029.65 (088.8) ь

C

I

l (72) Авторы 13обр етен ия

Б. Н. Богомолов, В. С. Кабанцева, А. Б. Селетских и В. H. Цуканов (71) Заявитель Государственный всесоюзный научно-исследовательский институт цементной промышленности «НИИЦемент»

I (54) СОСТАВ ДЛЯ ПРОПИТКИ ОБОЖЖЕННЫХ

АЛ 1ОМОС ИЛ И КАТ Н ЫХ О ГH ЕУПО РОВ

Изобретение относится к области упрочнения обожженных алюмосиликатных огнеупо ров, применяемых для футеровки тепловых агрегатов.

Известен способ пропитки огнеупорных изделий ортофосфо рной кислотой (1).

Изделия, пропитанные известным составом, имеют недостатно высокую температуру деформации,под нагрузкой, химическую стойкость и сравнительно высокую температуру сушки.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является способ изготовления огнеупорного бетона путем пропитки его алюмохромфосфатной связкой, включающей ортофосфорную кислоту, гидроокись алюминия и хромовый ангидрид (2).

Однако изделия, пропитанные этим составом, также имеют недостаточно высокую абразивную и химическую стойкость.

Цель изобретения — повышение абразивной и химической стойкости огнеупоров.

Поставленная цель достигается тем, что состав для пропитки алюмоспликатных огнеупоров, включающий ортофосфорную кислоту, гидроокись алюминия и хромовый ангидрид. дополнительно содержит графит при следуюшем соотношении компонентов, вес. /с..

Гидроокпсь алюминия 5,5 — 6,0

Хромовый ангидрид 3,0 — 5,0

Графит 2,5 — 3,0

Ортофосфорная кислота Остальное

Плотность НзРΠ— 1.475 гlсмз.

Составы и свойства пропитанных ими алюмосплнкатных огнеупоров представлены в таблице.

635078

Ингредиенты, вес.

Показатепи

Темпера1 ! т а наПредел прочности

IlPH сжатии, кг/с яа

Износостойкость (потери от истирания), г/слР

СоГидроокись алюминияя

Пористость кажугцаяся, 0/о

Хромовыи ангидрид

Графит

1 став

610 †7

630 †7

640 †7

2,5

1450 †15

3,0

12 — 16

I 1 — 15

10 — 15

0,23

1460 — 1550

4,1

5,8

87,4

2,7

0,22

1470 †15

5,0

3,0

6,0

0,22

Формула изобретения

5,5 — 6,0

3,0 — 5,0

2,5 — 3,0

Остальное

Составитель В. Соколова

Техред И. Рыбкина

Редактор А. Соловьева

Корректор И. Симкина

Заказ 767/1158 Изд. М 706 Тираж 721 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Ортофосфорн кислота плотностью — 1,475 г/слР

Состав для пропитки обожженных алюмосиликатных огнеуп оров, включающий ортофосфорную кислоту, гидроокись алюминия и хромовый ангидрид, о т л и ч а юшийся тем, что, с целью повышения абразивной и химической стойкости огнеупоров, он дополнительно содержит графит при следующем соотношении компонентов, вес. о/о: ур чала деформации под нагрузкой, 2 кгс/слР

Гидроокись алюминия

Хромовый ангидрид

Графит

Ортофосфорная кислота

Источники информации, принятые во внимание при экспертизе:

1. Патент США М 2805174, кл. 117-54, 1957.

10 2. Авторское свидетельство СССР

Хе 457681,,кл. С 04 В 41/02, 1973.
