Реферат

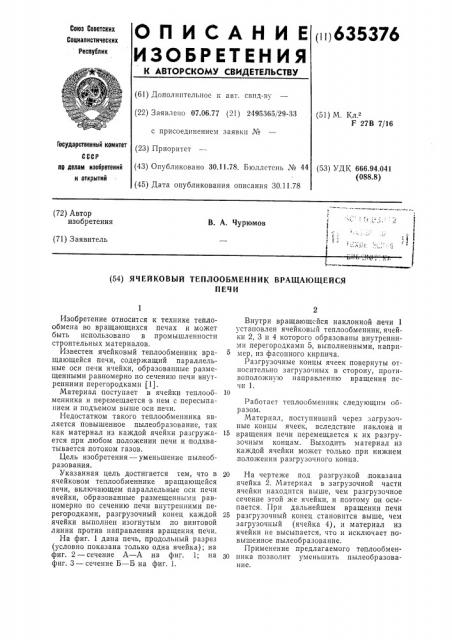

О П И С А Н И Е (ii)635376

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.06.77 (21) 2495365/29-33 (51) M. Кл.

F 27В 7/16 с присоединением заявки №

ГосУдарстеенный комитет (23) Приор е

СССР по делам изобретений и открытий (43) Опубликовано 30.11.78. Бюллетень № 44 (45) Дата опубликования описания 30.11.78 (53) УДК 666.94.041 (088.8) (72) Автор изобретения

В. А. Чурюмов (71) Заявитель (54) ЯЧЕЙКОВЫЙ ТЕПДООБМЕННИК ВРАЩАЮЩЕЙСЯ

ПЕЧИ

Изобретение относится к технике теплообмена во вращающихся печах и может быть использовано в промышленности строительных материалов.

Известен ячейковый теплообменник вращающейся печи, содержащий параллельные оси печи ячейки, образованные размещенными равномерно по сечению печи внутренними перегородками (1).

Материал поступает в ячейки теплообменника и перемещается в нем с пересыпанием и подъемом выше оси печи.

Недостатком такого теплообменника является повышенное пылеобразование, так как материал из каждой ячейки разгружается при любом положении печи и подхватывается потоком газов.

Цель изобретения — уменьшение пылеобразования.

Указанная цель достигается тем, что в ячейковом теплообменнике вращающейся печи, включающем параллельные оси печи ячейки, образованные размещенными равномерно по сечению печи внутренними перегородками, разгрузочный конец каждой ячейки выполнен изогнутым по винтовой линии против направления вращения печи.

На фиг. 1 дана печь, продольный разрез (условно показана только одна ячейка); на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1.

Внутри вращающейся наклонной печи 1 установлен ячейковый теплообменник, ячейки 2, 3 и 4 которого образованы внутренними перегородками 5, выполненными, например, из фасонного кирпича.

Разгрузочные концы ячеек повернуты относительно загрузочных в сторону, противоположную направлению вращения печи 1.

Работает теплообменник следующим образомм.

Материал, поступивший через загрузочные концы ячеек, вследствие наклона и

15 вращения печи перемещается к их разгрузочным концам. Выходить материал из каждой ячейки может только при нижнем положении разгрузочного конца.

20 На чертеже под разгрузкой показана ячейка 2. Материал в загрузочной части ячейки находится выше, чем разгрузочное сечение этой же ячейки, и поэтому он осыпается. При дальнейшем вращении печи

25 разгрузочный конец становится выше, чем загрузочный (ячейка 4), и материал из ячейки не высыпается, что и исключает повышенное пылеобразование.

Применение предлагаемого теплообмен30 ника позволит уменьшить пылеобразованне.

Формула изобретения

Фиг. /

А-A

Рог. У

Составитель Л. Петрова

Техред С. Антипенко Корректор Л. Брахнина

Редактор Т. Кузьмина

Заказ 2065/15 Изд. № 763 Тираж 746 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Ячейковый теплообменник вращающейся печи, содержащий параллельные оси печи ячейки, образованные размещенными равномерно по сечению печи внутренними перегородками, отличающийся тем, что, с целью уменьшения пылеобразования, разгрузочный конец каждой ячейки выполнен изогнутым по винтовой линии против направления вращения печи.

5 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР .№ 405005, кл. Г 27 В 7/16, 1970.
