Тепловая труба

Тепловая труба

Иллюстрации

Показать все

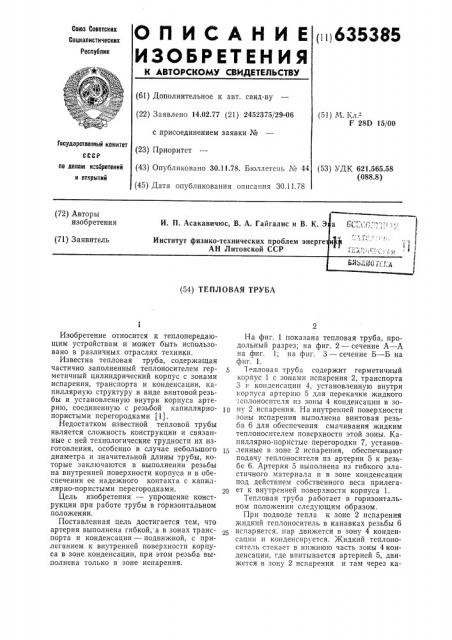

Реферат



635385

Формула изобретения г

Z+

1 ф

l J l l1l l l l айаг. i

Риг. 2

Риз. У

Составитель А. Лобанов

Редактор Н. Богатова Техред С. Антипенко Корректоры: В. Дод и Е. Хмелева

Заказ 2375/3 Изд. № 740 Тираж 799 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 пиллярно-пористые перегородки поступает в канавки резьбы 6.

Изобретение позволяет существенно упростить конструкцию тепловой трубы, поскольку капиллярно-пористые перегородки и резьба выполняются только в зоне испарения.

Тепловая труба, содержащая частично заполненный теплоносителем герметичный цилиндрический корпус с зонами испарения, транспорта и конденсации, капиллярную структуру в виде винтовой резьбы и установленную внутри корпуса артерию, соединенную с резьбой капиллярно-пористыми перегородками, о тл и ч аю щ а я с я тем, что, с целью упрощения конструкции при работе трубы в горизонтальном положении, артерия выполнена гибкой, а в зонах транспорта и конденсации — подвижной, с прилеганием к внутренней поверхности корпуса в зоне конденсации, при этом резьба выполнена только в

10 зоне испарения.

Источники информации, принятые во внимание при экспертизе

1. Низкотемпературные тепловые трубы для летательных аппаратов. Под ред.

15 Г. И. Воронина. М., «Машиностроение», 1976, с. 11? — 118.
