Стенд для испатания тензорезисторов

Стенд для испатания тензорезисторов

Иллюстрации

Показать все

Реферат



Со1оз Советских

2оцизлистических

Республик (1635393

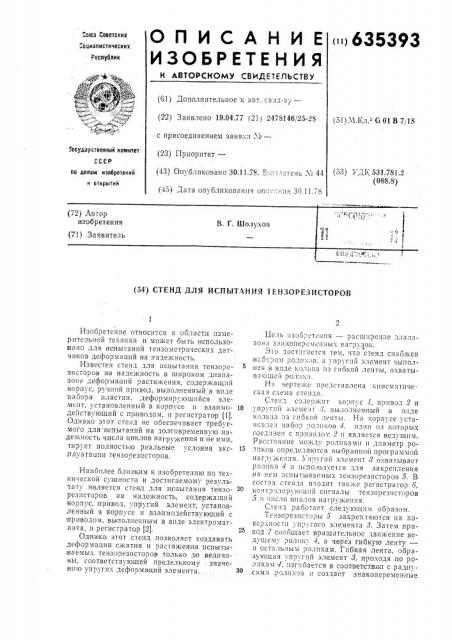

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. св!1д-зу— (22) Заявлено 19.04.77 (21) 2478146/25-28 с присоединением заявки . ;е— (23) Приоритет— (51) М.КЛ. G 01 В 7/18

1оскдерстоеиный комитет (53) JIi 531.781.2 (088.8) (43) Опубликовано 30.11.78. 5:".ë-..,".BTå Ib М 44 па делам изобретений и открытии (45) Дата опубликования описз-:ия 30.11.78 (04) СТЕНД ДЛЯ ИСПЫТАНИЯ ТЕНЗОРЕЗИСТОРОВ

Изобретение относится к области изме,рительной текникп и может быть использовано для испытаний тензометрическик датчиков деформаций на надежность.

Известен стенд для испытания тензозезисторов на надежность в широком диапазоне деформаций растяжения, содержащий .корпус, ручной привод, выполненный в виде на бора пластин, деформирующийся элемент, установленный B корпусе и .взаимодействующий с пр!!водом, и регистратор (1).

Однако этот сте !д не обеспечивает требуемого для испытаний на долговременную надежность числа циклов нагр ;,кения и не ими тирует полностью реальные условия экс,плуатации тензорезисторов.

Наиболее близким к изобретечию по текнической сущности и достигаемому результату является стенд для испытания тензорезисторов на надежность, содержащий корпус, npивод, упругий элемент, установленный в корпусе и взаимодействующий с приводом, выполненным в виде электромагнита, и регистратор (2).

Однако этот стенд .позволяет создавать деформации сжатия и растяжения испытыБаемык тензорезисторов только 30 величпHLI, соответствующей предельному, значе.нию упругик деформаций элемента.

Цель изооретсния — расширение д;1апа30на знакоперемсннык нагрузок.

Зто дост.:1гается тем, что стенд снабжен ,набором роan 0В, а упругий элемент зыпол H2H В ВИДЕ К0.11>Ц3 Н3 Г!!ОКОЙ ЛЕНТЫ, ОXBÇTbl33ющгй рол. 1к I.

На чертеже представлена кинематичеcIi3H с: ема стенда.

Стенд содержит корпус 1, привод 2 и

10 упругий Bлеме:1т 3, Bbliloëíåííûé в виде кОльда из гибкой ленты. На корпусе устанс-.ë,åH набор роликов 4, одз1н из которых соед!1Нен с призодом 2 и является ведущим.

Расстояние между роликами и диаметр ро15 л11ков определяются выбранной программой нагруже:-1ия. Упругий элемент 8 окватываег ролики 4 и используется для закрепления ,на нем 1спытываемык тензорезисторов 5. В сОст3в СТеН.I3 Bx03?IT та! жс РегncTPÇTOP 6, контролиру o:ций сигналы тензорезисторов

5 1,èñëî циклов нагружения.

Стенд работает следующим образом.

Тензорезисторы 5 закрепляются íà Ilo" вер. ности упругого элемента 8. Затем при25 вод 2 сообщает вращательное движение ведущему ролику 4, а через гибкую ленту—

:I остальным роликам. Гибкая лента, образую.цая упругий элемент 8, прокодя по ролйкам 4, изгиоается в соответствии с радиу,сам!1,роли! Оз и создает знакопеременные

СССР

Формула изобретения

СССР

Составитель Н. Тимошенко

Текред A. 1(амышиикова 1(орректор И. Симкииа

Редактор Г. Яковлева

Заказ 847/1276 Изд. ¹ 732 Тираж 850 Подписное

HflO Государственного комлтета СССР по делам изобретений и открытий

Москва, Ж-35, Раушскаи наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» нагрузки на тензорезисторах 5. Сигналы тензорезисторов 5 и число оборотов привода 2 регистрируюгся регистратором C.

Использование предложенного стенда позволяет обеапечить широкий диапазон знакопеременных нагрузок, что дает возможность определять надежность тензорезисторов, измеряющик деформации за пределами упругости материалов с заданием любого, .в том числе и несимметричного, цикла нагружения.

Стенд для испытания тензорезисторов на надежность, содержащий корпус, при во1д, упругий элемент, установленный в корпусе и взаиыодействующий с приводом, и регист:,ратор, отличающийся тем, что, с целью расцьирения диапазона знакоперемен5 ных нагрузок, он снабжен набором роликов, а упругий элемент выполнен в виде кольца пз гибкой ленты, окватыванмцей рол,ики.

Источники инфор мации, принятые во

IBHèìàíèå при экспертизе:

1. Авторское свидетельство

¹ 369379, кл. G 01 В 7/118, 1971.

15 2. Авторское свидетельство

¹ 119705, кл. G 01 В 7/18, 19ç8.
