Реферат

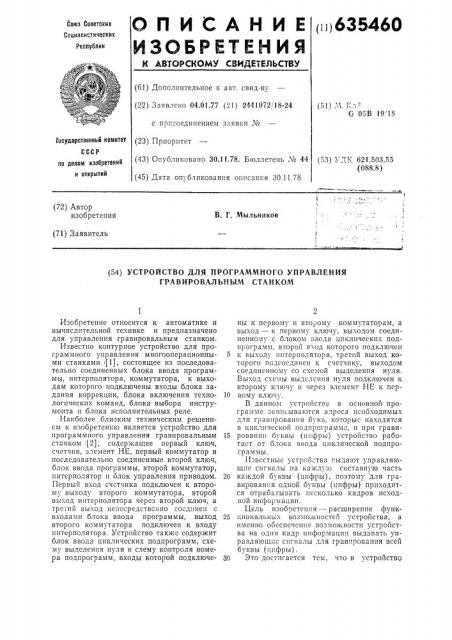

О Il И С А Н И Е дддд635460

ИЗОБРЕТЕН Ия

Сондз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.01.77 (21) 2441072i18-24 (51i .Ч ixз "С 05В 19 18 с присоединением з,E:âêè ЛЪ

Гасударственный кодиитет

СССР (23) Приоритет (43) Опубликовано 30.11.78. Бюллетень ¹ 44 (45) Дата опубликования описания 30.11.78 (53) УД!х 621.503.55 (088.8) ло делади изобретений и открытий (72) Автор изобретения

В. Г. Мыльников (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОГРАММНОГО УПРАВЛЕНИЯ

ГРА В И РОВАЛ ЪН Ъ1М СТАНКОМ

Изобретение относится к автоматике и вычислительной технике и предназначено для управления гравировальным станком.

Известно контурное устройство для программного управления многооперационны- 5 ми станками (11, состоящее из последовательно соединенных блока ввода программы, интерполятора, коммутатора, к выходам которого подключены входы блока задания коррекции, блока включения техно- 10 логических команд, блока выбора инструмента и блока исполнительных реле.

Наиболее близким техническим решенисм к изобретению является устройство для программного управления гравировальным 15 станком (2), содержащее первый ключ, счетчик, элемент НЕ, первый коммутатор и последовательно соединенные второй ключ, блок ввода программы, второй коммутатор, интерполятор и блок управления приводом. 20

Первый вход счстчика подключен к второму выходу второго коммутатора, второй выход интерполятора через второй ключ, а третий выход непосредстве IEIQ соединен с входами блока ввода программы, выход 25 второго коммутатора подключен к входу пнтерполятора. Устройство также содержит блок ввода циклических подпрограмм, схему выделения нуля и схему контроля номера подпрограмм, входы которой подключе- 30 ны д(первому и второму коммутаторам, а выход — к первому ключу, выходом соединенному с блоком ввода циклических подпрограмм, второй вход которого подключен к выходу пптерполятора, третий выход которого подсоединен к счетчику, выходом соединенному со схемой выделения нуля.

Выход схемы выделения нуля подключен к второму ключу и через элемент НЕ к первому ключу.

В данном устройстве в основчой программе записываются адреса нсобходимых для гравирования букв, которые находятся в циклической подпрограмм, и при гравировании буквы (цифры) устройство работает от блока ввода циклической подпрограммы.

11звсстньде устройства гыдают управляющие сигналы на каждую составную часть каждой буквы (цпфры), поэтому для гравированпя одной буквы (цпфры) приходится Отраоатывать несколько кадрОв исходной информации.

Цель изобретения — расширение функциональных возможностей устройства, а именно обеспечение возможности устройства на один кадр информации выдавать управляющие сигналы для гравпрованпя всей буд(вы (цифрд,д)

Это достигается тем, что в устройство

635460

15

3 введены последовательно соединенные дешифратор и блок задания величины перемещения, выход которого соединен с первым входом первого коммутатора, второй вход которого подключен к второму выходу интерполятора, выход дешифратора соединен с одним из входов второго ключа и через элемент НЕ с первым входом первого ключа, второй вход которого подключен к третьему выходу интерполятора, а выход— к второму входу счетчика, выход которого подсоединен к входу дешифратора.

На чертеже показана функциональная схема устройства.

В нее входят блок 1 ввода программы, коммутатор 2, счетчик 3, дешифратор 4, блок 5 задания величины перемещения, коммутатор б, интерполятор 7, блок 8 управления приводом, ключ 9, элемент НЕ 10 и ключ 11.

Устройство работает следующим образом.

Основная программа содержит информацию для обработки переходов, а также информацию о буквах, которые нужно гравировать. Эта информация представляет определенное число для каждой буквы, это число определяется следующим образом.

Если обращение к первой букве записывается единицей, а для гравирования всей буквы нужно п кадров информации, то обращение к следующей букве записывается числом (n+2). Число fn+1) является концом обращения к шифратору. Следующая буква занимает (Й) кадров информации, тогда число ((п+2)+1+1) является также концом обращения к шифратору и т. д.

При включении системы счетчик 3, второй коммутатор 2 и первый коммутатор б находятся в нулевом состоянии, при этом у дешифратора на управляющем выходе появляется сигнал и второй ключ 9 по управляющему входу подготовлен. После поступления с интерполятора 7 сигнала

«пуск ввода» на входы коммутатора б и ключ 9 включается блок 1.

Информация с выхода блока 1 поступает на вход коммутатора 2. Информация о перемещении инструмента по нестандартным кривым и переходах попадает с коммутатора 2 на вход интерполятора 7, а информация о гравировании буквы, записанная определенным числом, записывается в счетчик 3.

По окончании ввода каждого кадра информации интерполятор 7 выдает сигнал

«конец ввода», который останавливает блок

1. При записи информации о перемещении по нестандартным кривым и переходах в интерполятор 7 она преобразуется и поступает на вход схемы 8 управления приводом. По окончании обработки каждого кадра интерполятор подает сигнал «пуск ввода», который, пройдя через ключ 9, пускает блок 1. При этом устройство ведет

65 обработку детали по основной программе, ак продолжается до кадра, в котором записана информация в виде числа о гравировании буквы. Это число поступает с выхода коммутатора 2 на счетчик 3. По числу в счетчике 3 дешифратор 4 выдает сигнал на один из входов блока 5. Дешифратор 4 построен таким образом, что при наличии в счетчике 3 чисел О, (п+1), (и+2+1+1) и т. д. — присутствует сигнал на управляющем выходе дешифратора 4, а при наличии чисел из рядов (1 — n; (п+2) — (п+2)+й) и т. д. — сигнал на каком-либо одном из выходов, подключенных к блоку 5, причем при наличии числа в счетчике из любого ряда сигнал может быть на одном и том же выходе, так как в написании букв есть общие составные части.

Таким образом, после записи числа в счетчик 3 сигнал на управляющем выходе дешифратора 4 исчезает, ключ 9 по управляющему входу закрывается, а ключ 11 подготавливается, появляется сигнал на одном из выходов, подключенных к блоку 5.

Этим сигналом с блока 5 выбирается первый кадр информации для гравирования буквы и через коммутатор о сигналом «пуск ввода» записывается в интерполятор 7.(.игнал «конец ввода» останавливает блок 1 и через ключ 11 добавляет к числу в счетчике 3 единицу. Дешифратор 4 формирует сигнал на другом входе блока 5, но этот кадр информации записывается B интерполятор I только при наличии сигнала «пуск ввода», который приходит после отработки предыдущего кадра. После ввода второго кадра информации на гравировку буквы в интерполятор i, в счетчик 3 вновь добавляется единица и так до выбора последнего кадра информации, необходимой для гравирования буквы. В это время в счетчике находится, например, число (и+ 1) или ((п+2)+1+1), по которому дешифратор 4 выдает сигнал по управляющему выходу.

Ключ 9 по управляющему входу подготавливается, а на ключ 9 с элемента НЕ 10 накладывается запрет.

После отработки интерполятором 7 последнего кадра информации на букву интерполятор выдает сигнал «пуск ввода», по которому включается блок 1 через ключ 9.

На вновь введенной информации может быть число обращения к блоку 5 для гравирования следующей буквы или нестандартное перемещение инструмента.

Введение в устройство программного управления блока задания величины перемещения, дешифратор позволяет расширить функциональные возможности устройства, а именно, на один кадр информации устройство выдает управляющие сигналы для гравирования всей буквы (цифры) . При этом уменьшается время на техническое обслуживание и упрощается процесс соСоставитель Н. Белинкова

Техред Н. Рыбкина

Редактор И. Грузова

Корректор И. Позняковская

Заказ 2355/7 Изд. № 812 Тираж 1005 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ставления программы, а также увеличивается надежность устройства.

Формула изобретения

Устройство для программного управления гравировальным станком, содержащее первый ключ, счетчик, элемент НЕ, первый коммутатор и последовательно соединенные второй ключ, блок ввода программы, второй коммутатор, интерполятор и блок управления приводом, первый вход счетчика подключен к второму выходу второго коммутатора, второй выход интерполятора через второй ключ, а третий выход непосредственно соединен с входами блока ввода программы, выход второго коммутатора подключен к входу интерполятора, отличающееся тем, что, с целью расширения функциональных возможностей устройства, в него введены последовательно соединенные дешифратор и блок задания величины перемещения, выход которого соединен с первым входом первого коммутатора, второй вход которого подключен к второму выходу интерполятора, выход дешифратора соединен с одним из входов второго ключа и через элемент HE с первым входом первого ключа, второй вход

10 которого подключен к третьему выходу интерполятора, а выход — к второму входу счетчика, выход которого подсоединен к входу дешифратора.

Источники информации, 15 -принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 455323, кл. G 05В 19/18, 1971.

2. Авторское свидетельство СССР

¹ 408276, кл. G 05В 19/18, 1971.
