Статор электрической машины
Иллюстрации
Реферат

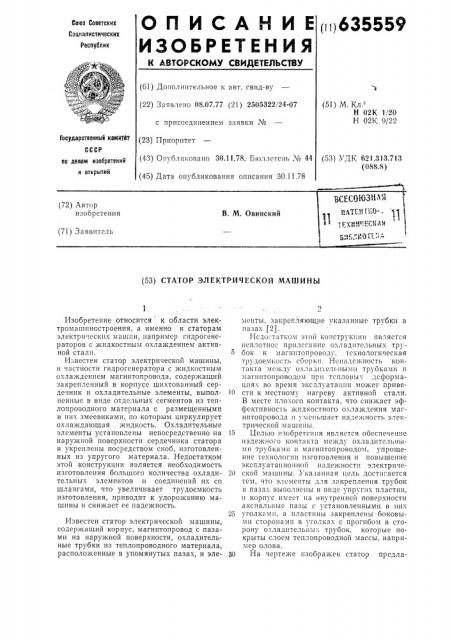

О П И С А Н И Е (ii!635559
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 08.07.77 (21) 2505322/24-07 (51) М. Кл.-"
Н 02К 1/20
Н 02К 9/22 с присоединением заявки № по лелем изобретений (43) Опубликованn 30.11.78. Вюa,÷(Tåíh № 44 (53) УДК 621.313.713 (088.8) и открытий (45) Дата опубликования описания 30.11.78 (53) СТАТОР ЭЛЕКТРИЧЕСКОЙ МАШИНЫ
ГосУдаРствеиив(й кое(йтот (23) приоритет
Изобретение относится к области электромашиностроения, а именно к статорам электрических машин, например гидрогенераторов с жидкостным охлаждением активной стали. 5
Известен статор электрической машины, в частности гидрогснератора с жидкостным охлаждением магнитопровода, содержащий закрепленный в корпусе шихтованный сердечник и охладительные элементы, выпол- 10 пенныс в виде отдельных сегментов из теплопроводного материала с размещенными в них змеевиками, по которым циркулирует охлаждающая жидкость. Охладительные элементы установлены непосредственно на 15 наружной поверхности сердечника статора и укреплены посредством скоб, изготовленных из упругого материала. Недостатком этой конструкции является необходимость изготовления большого количества охлади- 20 тельных элементов и соединений их со шлангами, что увеличивает трудоемкость изготовления, приводит к удорожанию машины и снижает ее надежность.
Известен статор электрической машины, содержащий корпус, магнитопровод с пазами на наружной поверхности, охладительные трубки из теплопроводного материала, расположенные в упомянутых пазах, и эле- 30 менты, закрепляющие указанные трубки в пазах (2).
Недо "татком этой конструкции является неплотное прплсгание охладптельных трубок к магнитопроводу, технологическая трудоемкость сборки. Ненадежность контакта между охладптельпымп трубками и магннтопроводом прп тспловых деформациях во время эксплуатации может привести к местному нагреву активной стали.
В месте плохого контакта, что снижает эффективность жидкостного охлаждения магнитопровода и уменьшает надежность электрической машины.
Целью изобретения является обеспечение надежного контакта между охладптельными трубкамп и магнптопроводом, упрощение технологии изготовления и повышение эксплуатационной надежности электрической машины. Указанная цель достигается тем, что элементы для закрепления трубок в паза; выполнены в виде упруп(х пластин, и корпус имеет на внутренней поверхности акспальные пазы с установленными в ш(х уголками, а пластины закреплены боковымп сторонами в уголках с прогибом в сторону охладительны. трубок, которые покрыты слоем теплопроводной массы, например олова.
На чертеже изображен статор предла635559
Сocгавитсги A. 1(ариева
Техред С. Антипенко
Редактор В. Левятов
Коррсктор|я: Л. Орлова и Л. Брахнина
Заказ 2056/14 1 13 т 1МО 7 !3 Тираж 850 Подписное
1lIIO Государственного комитета СССР по ислам паопрстсиий и on ðûòïii
113035, Москва, ЯС-35, Раугиская иаб., д. 4/5
Типогра(>пя, пр. Сапунова, 2 гаемой конструкции, часть поперечного разреза.
Статор электрической машины содержит закрепленный в корпусе 1 при помощи клиньев 2 шихтованный магнитопровод 3 и охладительные трубки 4 из теплопроводного материала, размещенные в открытых аксиальных пазах по наружной поверхности магнитопровода. Каждая охладительная трубка 4 для циркуляции охлаждающей 10 жидкости закреплена в пазах при помощи упругой пластины 5, установленной с прогибом в сторону охладительной трубки и закрепленной боковыми сторонамп в уголках 6, установленных в аксиальных пазах 7 15 корпуса 1 статора. Во время сборки статора пластины забиты по образующим из уголков 6 по всей аксиальной длине магнитопровода и обеспечивают плотное прилегание охладительных трубок к активной 20 стали магнитопровода. Охладительные трубки для улучшения контакта с магнитопроводом предварительно покрыты слоем теплопроводной массы, например оловом.
Закрепление охладительных трубок при 25 помощи упругих пластин обеспечивает получение положительного эффекта, заключающегося в обеспечении надежного контакта охладитсльных трубок с магнитопроводом, уменьшении трудоемкости изготовления мощной электрической машины, упрощении технологии изготовления и повышении сс эксплуатационной надежности.
Формула изобретения
Статор электрической машины, содержащий корпус, магнитопровод с аксиальными пазами на наружной поверхности, охладительные трубки из теплопроводного материала, расположенные в упомянутых пазах, и элементы, закрепляющие указанные трубки в пазах, отличающийся тем, что, с цель1о повышения эксплуатационной надежности путем обеспечения надежного контакта между охладитсльными трубками и магнитопроводом, элементы для закрепления трубок в пазах магнитопровода выполнены в виде упругих пластин, а корпус имеет на внутренней поверхности аксиальные пазы с установленными в них уголками, пластины закреплены боковыми сторонами в уголках с прогибом в сторону охла,lllTeëüíûõ трубок, которые покрыты слоем тсплопроводной массы, например олова,
