Субстрат непрерывной структуры для выращивания растений

Субстрат непрерывной структуры для выращивания растений

Иллюстрации

Показать все

Реферат

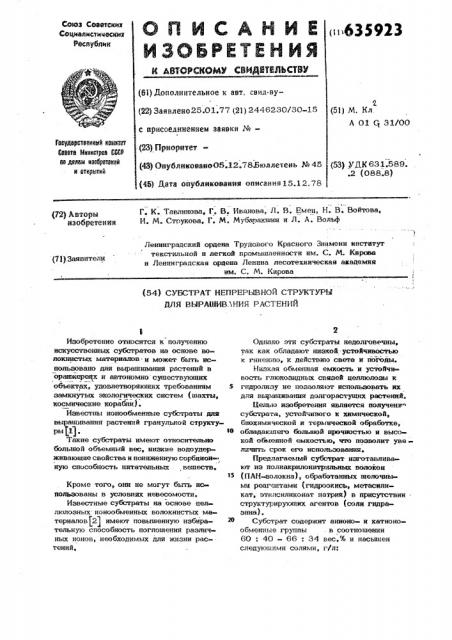

Союз Соаетских

4-оциалистичесних

Республик »633923 (61} Дополнительное к авт. свил-ву(22) Заявлено25 01.77 (21) 2446230/30-15 с присоединением заявки Х(51) M. Кл.

А 01 С 31/00

Гкударетвани9 иихтзт

6иета Ихнхарав КР

66 ДИВ 8366p876lf8A и Оп ытхй (53) ЯК 631.589..2 (088.8) (43) ОпублнковаиоО5.12.78,Бюллетень )Чо 45 (45) Дата опубликоваиия описаиия15.12.78

Г. K. Тавлинова, Г. В. Иванова, Л. В. Емец, H. В. Войтова, И. М. Струкова, Г. М. Мубаракшин и Л. А. Вольф

Ленинградский ордена Трудового Красного Знамени институт текстильной и легкой промышленности им. С. М. Кирова и Ленинградская ордена Ленина лесотехническая академия им. С. М. Кирова (7 i) 3аявителн (54) СЛ;СТГЛТ НЕПАЛЕ ЬПНОй СТГЛЛЛ И ,ПЛЯ ВЬИ ЛШИВАИИЯ РАСТЕНий

Изобретение относится к получению искусственных субстратов на основе aîлокнистых материалов и может быть использовано для выращивания растений в оранжереях и автономно существующих объектах, удовлетворяющих требованиям Б замкнутых экологических систем (шахты, космические корабли).

Известны ионообменные субстраты дла выращивания растений гранульной структуры $1).

IO

Такие субстраты имеют относительно большой объемный вес, низкие водоудерживающие свойства и пониженную сорбпиои ную способность питательных веществ

Кроме того, они не могут быть использованы в условиях невесомости.

Известные субстраты на основе пеллюлозных ионообменных волокнистых материалов (2) имеют повышенную избирательную способность поглощения различных ионов, необходимых для жизни растений.

Однако ети субстраты недолговечны, так как Обладают иыиой устойчивостью к гниению, к действию света и погоды.

Низкая обменная емкость и устойчивость глюкозндных связей целлюлозы к гидро:жзу не позволяют использовать их для выращивания долгорастущих растений.

Иелью изобретения является получена суострата, устойчивого к химической, биохимической и термической обработке, обладаю-пего большой прочностью и высокой Обменной емкостью, что позволит уве личить срок его использования.

Предлагаемый субстрат изготавливают из полиакрилонитрильных ВОЛОКОН (ПАН-волокна), Обработанных щелочными реагентами (гидроокись метасили кат, этплсиликонат натрия) в присутствии . структурнрукяпих агентов (соли гидразина) .

Субстрат содержит анионо- и катионоОоменные группы . в соотношении

60: 40 — 66: 34 вес.% и насыщен

СЛЕД ffOIHMH СОЛЯМИ, Г/Л;

635923

ЦНИИПИ Заказ 68 1 2/1 Тираж 706 Подписное

Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4

Ре (N о ) 0,5 0,7 кн Р04, 0,3-0,7 кио 0,5-1, 1

Са (МО ) .4Н,О 1,0=-2,0

Mg .7H О 0,2-0,,3

K ионообменному волокнистому материалу (смесь Н" и GH - форм)в стати- .щ ческих условиях добавляют воду (10-15кратный избыток), последовательно вносят соли, необходимые для роста растений, выдерживают 4-24 ч, отжимают до

2-5-кратного веса, высушивают при ком- 1 натной температуре и используют в качестве субстрата.

Полученный субстрат имеет малый объемный вес, стерилен и устойчив к химической и термической обработке, обес 26 печивает чистый и быстрый способ раз- множения растений и их содержание в спецобъектах.

Пример 1, ПАИ-волокно обрабатывают раствором гидроокиси натрия (120 г/л) в присутствии гидразина (120 г/л) в течение 90 мин цри 98 С. Ilo лученный ионообменный волокнистый материал имеетСОЕс 6,5 мг-экв/г иСОЕ

5,2 мг-экв/г.

На

Материал насыщают раствором, солей, содержащим ионы К+, Мф,Са > Цд

Р6 NQ Н PQ 50 при комнатной температуре в течение 4-24 ч цри модуле ванны 2030.

После насышения ои содержит, г/г субстрата: К О,И; CQ и @Я+ 0,44Ре в 0,07;ИС О,ФО; И VQ4 Q,M

50у О,ОЬ.

Пример 2. ПАН волокно обрабатывают 7,5 /-ным раствором этилсиликоната натрия (ГКЖ-10) в присутствии

1,5%-ного раствора гидразина в течение

90 мин при 98оС. Полученный ионообменный волокнистый материалСОЕс 5,2 мг экв/г и СОЕ 4,66 мг-экв/г. а

После насышения солями, как в примере 1, материал содержит, г/r субстра

И та: К+0,79;Са+ и Mg+ O,S2; Pe ОЩ

КОЭ О,Ь2 Н РО 0,06; 80g 0,1Й .

Субстраты, полученные таким способом, характеризуются высокой влагоемкостью и высокой обменной емкостью (СОЕ „„6-7 мг-экв/г, СОЕ бн и

7-8 мг-экв/г), хорошими физико-механическими показателями (10-12 гс/текс, позволяюшими прочно фиксировать корни растений„и отсутствием токсичности.

СОЕ субстрата до насьпцения после обработки его 5н, серной кислотой составляет 7,2 мг-экв/г„после обработки

5н, гидроокисью натрия 8,1 мг-экв/г и после обработки 10 / ной перекисью водорода 8,2 мг-экв/г, что свидетельству ет о повышенной стойкости ионообменного волокнистого материала к химической обработке.

Семена газонных трав, китайской капусты и салатного редиса, посеянные на предлагаемом субстрате, дают дружные всходы, имеют нормальный цвет, рост, развитие. Хацуста и редис дают урожай через 35 0 дней. Срок использования газона при предложенном насышении 24 месяца.

Формула изобретения

Субстрат непрерывной структуры для вырашивания растений на основе ионообменных волокнистых материалов, о т— л и ч а ю ш и и с я тем, что, с целью улучшения качества субстрата и увеличен ния cpoKG исцользования е субстрат изго товлен из полиакрилонитрильных волокон, обработанных шелочными реагентами в присутствии структурируюших агентов, содержит анионо- и катионообменные группы в соотношении 60:40 - 66:34 вес.% и насышен следующими солями, г/л:

Ра (ИО ) 0,5-0,7

М Н РО 0,3-0,7

К ИО 0,5-1,1

Са(йс 1 .4Н О 1,0-2,0

М SO< 7И О 0,2-3,0 сточники информации, принятые во внимание при экспертизе:

1, Авторское свидетельство

) о 21 1935, кл, А 01 g 31/00, 1965.

2. Авторское свидетельство

M 383434, кл. A Ol С 31/00, 1971.
