Реферат

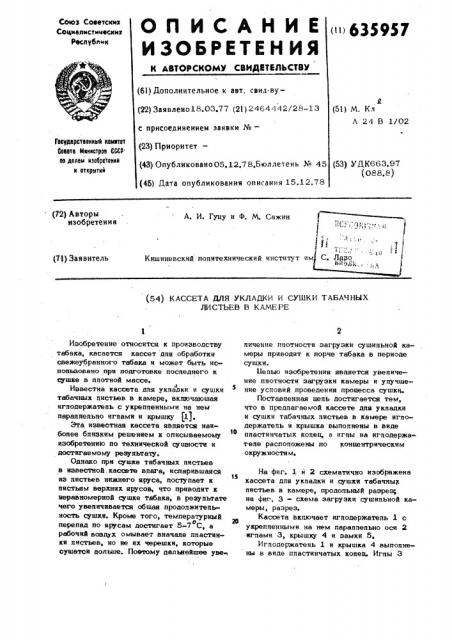

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТЕЛЬСТВУ

Союз Советских

Ссця1апмстичесиих ресяублмк

« 635957 (61) Дополнительное к авт. свид-ву(22) Заявлено18.03.77 (21) 2464 142/28-13 с присоединением заявки №вЂ” (23) Приоритет— е (51) M. Кл

Л 24 В 1/02

Гевударотвеннн1й квинтет

Cees1a Министров СССР.

ВО ДЕЯаи ИтебРЕтЕННй и открытий (43) Опубликовано05.12.78.Бюллетень № 45 (53) УДК663.97 (088. e) (45) Дата опубликования описания 15.12.78 (72) Авторы изобретения

1 уцу и +. М. Сажин

Кишиневский политехнический институт и (71) Заявитель (54) КАССЕТА ДЛЯ УКЛАДКИ И СУШКИ ТАБАЧНЫХ

ЛИСТЬЕВ В КАМЕРЕ

Изобретение относится к производству табака, касается кассет дпя обработки свежеубранного табака и может быть использовано при подготовке поспеднего к сушке в плотной массе.

Известна кассета дпя укладки и сушки табачных листьев в камере, вкпючвюшая игподержатепь с укреппенными на нем пвраппепьно иглами и крышку )lj.

Этв известная кассета явпяется наибопее бпиэким решением к описываемому изобретению по технической сущности и достигаемому результату.

Однако при сушке табачных пистьев в известной. кассете впагв, испарившаяся иэ листьев нижнего яруса, поступает к пистьям верхних ярусов, что приводит к неравномерной сушке табака, в резупьтате чего увепичивается общая продопжитепьность сушки. Кроме того, температурный перепад по ярусам достигает 5-7 С, а о рабочий воздух омывает вначале ппастинки листьев, но не их черешки, которые сушатся дольше. Поэтому дальнейшее уве- пичение ппотности загрузки сушипьной камеры приводит к порче табака в периоде сушки.

Оепью изобретения является увепичение плотности загрузки камеры и упучшение условий проведения процесса сушки.

Поставленная цель достигается тем, что в предлагаемой кассете nns укпадки и сушки табачных листьев в камере игподержатель и крышка выполнены в виде

16 ппастинчатых колец, а игпы на игподержвтеле расположены по концентрическим окружностям.

На фиг. 1 и 2 схематично изображена кассета дпя укпадки и сушки табачных пистьев в камере, продольный разрез; на фиг. 3 — схема загрузки сушильной камеры, разрез, Кассета включает игподержатепь 1 с укреппенными на нем параппепьно оси 2 иглами 3, крышку 4 и замки 5, Игподержатепь 1 и крышка 4 выпопнеиы в виде ппастинчатых копен. Игпы 3

635957 фиг. 1

Рм.z на игподержвтепе 1 рвснопожены по конllBBTpM÷åñêNм окружностям.

Игподержвтепь 1 и крышка 4 могут иметь также тарепьчвтую форму (фиг.. 2).

Сушильная камера 6 содержит патрубки

7 для подвода воздуха, В процессе сушки свежеубрвнные листья табака сортируются по технической зрепо=.ти и укладываются в кассеты посортно. Готовые кассеты укпвдываются 36 одна на другую в колонки 8, имеющие канапы 9, так„что выступы патрубков 7 входят в отверстия нижних кассет колонок 8, после чего каналы 9 сверху закрываются заглушками 10. еЗ

В процессе сушки воздух равномерно поступает по канапам 9 непосредственно к черешквм табачных листьев, омывает их ппвстинки и выходит вместе с испарявшейся влагой через боковую поверхность копонок 8.

Йапее паровоздушная смесь поступает к всасывающему патрубку 11 и, приходя через тепяообменник 12 по воздуховодам 13, нагнетается вентилятором 14 в канапы 9.

Предпагаемвя кассета дпя укладки и сушки табачных листьев в камере позвопяет сконцентрировать и равномерно подевать рабочий воздух к обрабатываемым листьям, в реэупьтате чего сокращается продолжительность сушки и повышается качество высушенных табачных листьев.

Г!потность загрузки сушипьн и камеры при использовании предлагаемых кассет увеличивается по сравнению с известной, примерно, в двв рвзв.

Формупа изобретения

Кассета дпя укладки и сушки табачных листьев в камере, включающая иглодержатель с укрепленными на нем параппепьно иглами и крышку, о т л и ч в ю ш а я— с я тем, что, с цепью увеличения плотности загрузки камеры и улучшения условий проведения процесса сушки, иглодержвтель и крышка выполнены в виде ппастинчатых конец, а игпы на игподержатепе располо- жены по концентрическим окружностям.

Источники информации, принятые во внимание при экспертизе:

1, Когана И. С., Колесникова Ю. Г», и Сиротенко В. Ю. Сушка таб 1ка в плотной массе, М„)ЯНИИТЭИ, 1973, вып. 8, с. 3-25.
