Устройство для изготовления стоматологических конструкций

Устройство для изготовления стоматологических конструкций

Иллюстрации

Показать все

Реферат

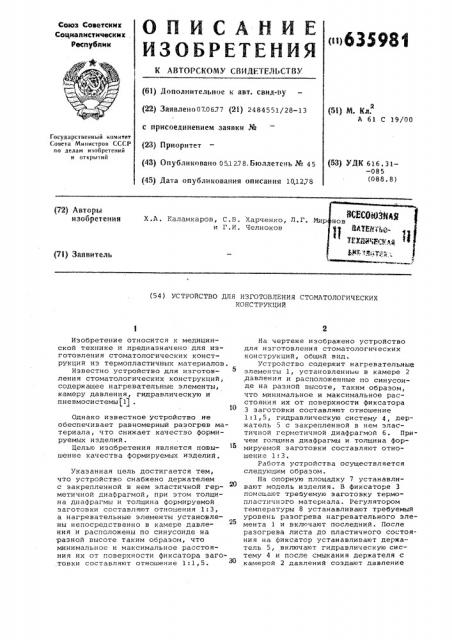

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.

Союз Созетскнк

Соцнапнстнческнк

Респубпнк (6l) дополнительное к авт. свид-ву (22) ЗаЯвлено07.0677 (21) 2484551/28-13 с присоединением заявки Ж (23) Приоритет (43) Опубликовано 051278. Бюллетень № 45 (45) Дата опубликования описания 101278 (Я) М. Кл.

А 61 С 19/00

Государственный конитет

Совета Министров СССР во делам изобретений и откры1ий (53) УДК 616. 31-08 5 (088.8) (72) Авторы изобретения

X.À. Каламкаров, С.В. Харченко, Л.Г. Ми и Г.И. Челноков (713 Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ СТОИАТОЛОГИЧЕСКИХ

KOHC ТРУКЦИЙ

Изобретение относится к медицинской технике и предназначено для изготовления стоматологических конструкций из термопластичных материалов.

Известно устройство для изготовления стоматологических конструкций, содержащее нагревательные элементы, камеру давления, гидравлическую и пневмосистемы(1) .

Однако известное устройство не обеспечивает равномерный разогрев материала, что снижает качество формируемых изделий.

Целью изобретения является повышение качества формируемых изделий.

Укаэанная цель достигается тем, что устройство снабжено держателем с закрепленной в нем эластичной герметичной диафрагмой, при этом толщина диафрагмы и толщина формируемой заготовки составляют отно ения 1:3, а нагревательные элементы установлены непосредственно в камере давления и расположены по синусоиде на разной высоте таким образом, что минимальное и максимальное расстояния их от поверхности фиксатора заготовки составляют отношение 1:1,5.

На чертеже изображено устройство для изготовления стоматологических конструкций, общий вид.

Устройство содержит нагревательные элементы 1, установленные в камере 2 давления и расположенные по синусоиде на разной высоте, таким образом, что минимальное и максимальное расстояния их от поверхности фиксатора

3 заготовки составляют отношение

1:1,5, гидравлическую систему 4, держатель 5 с закрепленной в нем эластичной герметичной диафрагмой 6. Причем толщина диафрагмы и толщина формируемой заготовки cocтавляют отношение 1:3.

Работа устройства осуществляется следующим образом.

На опорную площадку 7 устанавливают модель изделия. В фиксаторе 3 помешают требуемую заготовку термопластичного материала. Регулятором температуры 8 устанавливают требуемый уровень разогрева нагревательного элемента 1 и включают последний. После разогрева листа до пластичного состояния на фиксатор устанавливают держатель 5, включают гидравлическую систему 4 и после смыкания держателя с камерой 2 давлений создают давление

Формула изобретения гР

Ф- 1

Составитель Б. Остапчук

Редактор И. Самедова Те»хред. О андрейко КороекторН. Ковалева

Заказ 6825/5 Тираж 661 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113635 Москва K-35 Раушская наб. д. 4 5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 в последней за счет подачи в нее воздуха от компрессора (не показан) под давлением 6-7 атм. Через 1615 сек отключают гидравлическое устройствор SQBBpamBMT все элементы

В исходную пози11ию и извлекают полученное на модели изделие.

КачоотВО изгОтовления фОрмуемых изделий Обеспечивается эа счет ионой формы нагревательного элемента и эластичной диафрагмы, толщина которОй берется B зависимости QT толщи ны фОрмуемОГО материалар чтО Обеспе чивает высокую точцость повторения микрорельефа» устрОйствО для изготОвления стома тологических конструкций, содержащее нагревательные элементы, камеру давления, гидравлическую и пневмосистемы, о т л и ч а ю щ е е с я тем, что, с целью повышения качества формируемых изделий, оно снабжено держателем с закрепленной в нем зластича ной герметичной диафрагмой, при этом толщина диафрагмы и толщина формируемой заготовки составляют отношение 1:3, а нагревательные элементы установлены непосредственно в камере

30 давления и расположены по синусоиде на разной высоте таким образом, что минимальное и максимальное расстояния их от поверхности фиксатора заготовки составляет отношение 1:1,5.

Источники информации, принятые во внимание при экспертизе:

1. Каталог фирмы Эркодент, :, РГ, 1975 Р Q. »5-7.
