Сопло упаковочной машины для подачи сыпучего материала в псевдоожиженном состоянии в клапанные мешки

Сопло упаковочной машины для подачи сыпучего материала в псевдоожиженном состоянии в клапанные мешки

Иллюстрации

Показать все

Реферат



Союз Соввтских

Социалмстнмескнх

Республик

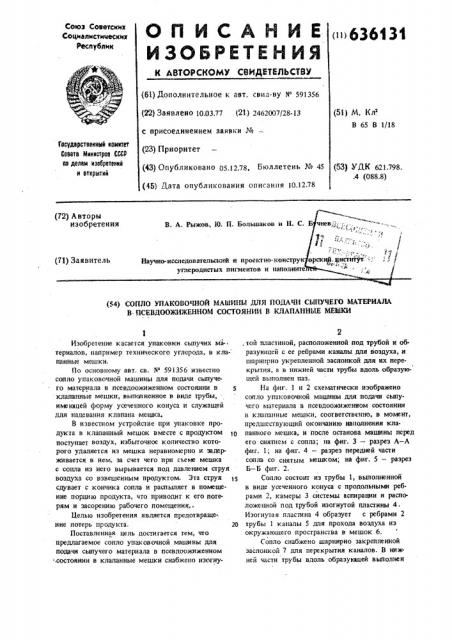

»»636131 (6}) Дополнительное и авт. свил-ву М 591356 (22) ЗаивлЕио 10.03.77 (2}) 2462007/28-13 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 05.12.78, Бюллетень № 45 (45) Дата опубликования описания 10.12.78 (5} ) M Клз

В 65 В 1/18

Гесударствеааый хаматет

Савета Иннхстров СИР

an делам иэабретеимй и еткрытий (53) УДК 621.798..4 (088.8) (54) СОПЛО УПАКОВОЧНОЙ МАШИШ1 ДЛЯ ПОДА П1 СЫПУЧЕГО МАТЕРИАЛА

В. ПСЕВДООЖИЖЕННОМ СОСТОЯНИИ В КЛАПАННЫЕ МЕШКИ

Изобретение касается упаковки сыпучих материалов, например технического углерода, в клапанные мешки.

По основному авт. св. Р 591356 известно сопло упаковочной машины для подачи сыпучего материала в псевдоожиженном состоянии в клапаниые мешки, выполненное в виде трубы, имеющей форму усеченного конуса и служащей для надевания клапана мешка.

В известном устройстве при упаковке продукта в клапанный мешок вместе с продуктом 1О поступает воздух, избьпочиое количество которого удаляется иэ мешка неравномерно и задерживается в нем, за счет чего при сьеме мешка с сопла из него вырывается под давлением струя воздуха со взвешенным продуктом. Эта струя сдувает с кончика сопла и распыляет в помещеwe порцию продукта, что приводит к его потерям н засорению рабочего помещения,.

Целью изобретения является предотвраще-. ние потерь продукта. го

Поставленная цель достигается тем, что предлагаемое сопло упаковочной машины для подачи сьптучего материала в псевдоожиженном ,состоянии в клапанные мешки снабжено изогну2, той пластиной, расположенной под трубой и образующей с ее ребрами каналы для воздуха, и шарнирно укрепленной заслонкой для их перекрытия, а в нижней части трубы вдоль образующей выполнен паэ.

На фиг. 1 н 2 схематически изображено сопло упаковочной машины для подачи сыпучего материала в псевдоожиженном состоянии в клапанпые мешки, соответствентю, в момент, предшествующий окончанию наполнения клапанного мешка, и после останова машины перед его снятием с сопла; на фиг. 3 — разрез А — А фиг. 1; на фиг. 4 — разрез передней части сопла со; на фнг. 5 — разрез

Б — Б фиг. 2.

Сопло состоит из трубы 1, выполненной в виде усеченного конуса с продольными ребрами 2, камеры 3 системы аспирации и расположенной под трубой изогнутой пластины 4.

Изогнутая пластина 4 образует с ребрами 2 трубы 1 каналы 5 для прохода воздуха из окружающего пространства в мешок 6.

Сопло снабжено шарнирно закрепленной заслонкой 7 для перекрьпия каналов, В нижней части трубы вдоль образующей выполнен

63613) паз 8 для просыпания продукта на изогнутую пластину 4.

Камара 3 предназначена для сообщения каналов 9, образованных внешней поверхностью трубы 1, ребрами 2 и клапанным мешком 6, у с аспирационной системой (на чертежах не по° K333HI) Сопло работает следующим образом.

Клапаиный мешок 6 надевают на сопло до та упора в камеру 3 и включают привод 10 машины. Заслонка 7 перекрывает канал 5, сообщающий полость мешка 6 с помещением. Затариваемый продукт поступает из камеры псевдоожижеиия упаковочной машины по трубе 1 в И мешок 6, заполняя его. Излишки воздуха отсасываются из мешка через каналы 9 в камеру 3 и удаляются в аспирационную систему, при этом ребра 2 предотвращают прилинание клапана мешка к патрубку. После заполнения 29 мешка открывается заслонка 7, перекрывающая канал 5. При открытом канале 5 воздух устремляется из помещения в мешок эа счет.разрежения, создаваемого в мешке аспирациопной системой, и сдувает в мешок просыпавшийся на пластину 4 материал.

При =-нятии мешка с сопла оставшийся в трубе материал осыпается под углом естественного откоса на пластину 4 и задерживается на ней.

Предлагаемое сопло упаковочной машины для подачи сыпучего материала в псевдоожиженном состоянии в клапанные мешки позволяет исключить потери продукта и улучшить при этом санитарно-гигиенические условия труда.

Формула изобретения

Солло упаковочной машины для подачи сыпучего материала в псевдоожижениом состоянии в клапанные мешки но авт. св. N 591356 т о т л и ч а ю щ е е с я тем, что, с целью исключения потерь продукта, оно снабжено изогнутой пластиной, расположенной под труб. кой и образующей с ее ребрами каналы для воздуха, и шарнирно укрепленной заслонкой для их перекрьгтия, а в нижней части трубы вдоль образующей выполнен паэ.

636! 31

А-А т5- Б

Составитель А. Бражникова

Техред С Мигай

Редактор В. Смнрягнна

Корректор И Гоксич

Филиал ППП "Патент", г. Ужгород, ул. Проектнал, 4

Заказ 6862/13 Тираж 1033 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР ло делам изобретений н открыти№

113035, Москва, Ж-35, Раушскал наб.. д. 4/5
