Стенд для испытания роликов ленточного конвейера

Стенд для испытания роликов ленточного конвейера

Иллюстрации

Показать все

Реферат

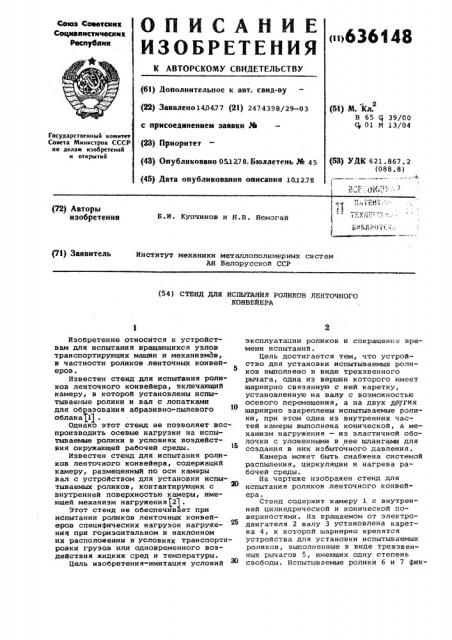

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сапов Саеетеиик

Сеи4иапистичесиих

Респубпии (61) Дополнительное к авт. саид-ву (51) М. Кл.

B 65 Я 39/00 01 M 13/04 (22) Заивлеио140477 (23) 2474398/29-03 с присоединением заявки РЙ (23) Приоритет (43) Опубликовано ОМ 78. Бюллетень И 45 (45) Дата опубликований описания 10.1278

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.867.2 (088.8) (72) Автори изобретении

Б.И. Купчинов и H.B. Немогай

Институт механики металлополимерных систем

АН Белорусской ССР (54) СТЕНД ДЛЯ ИСПЫТАНИЯ РОЛИКОВ ЛЕНТОЧНОГО

К0НВЕАЕРА

Изобретение относится к устройствам для испытания вращающихся узлов транспортирующих машин и механизмов, в частности роликов ленточных конвейеров.

Известен стенд для испытания роликов ленточного конвейера, включающий камеру, в которой установлены испытываемые ролики и вал с лопатками для образования абраэнвно-пылевого облака 1) .

Однако этот стенд не позволяет воспроизводить осевые нагрузки на испытываемые ролики в условиях воздействия окружающей рабочей среды.

Известен стенд для испытания роликов ленточного конвейера, содержащий камеру, размещенный по оси камеры вал с устройством для установки испытываемых роликов, контактирующих с внутренней поверхностью камеры, имеющей механизм нагружения(21 .

Этот стенд не обеспечивает при испытании роликов ленточных конвейepos специфических нагрузок нагружения при горизонтальном и наклонном их расположении в условиях транспортировки грузов или одновременного воздействия жидких сред и температуры.

Цель изобретения-имитация условий @ эксплуатации роликов и сокращение времени испытаний.

Цель достигается тем, что устройство для установки испытываемых роликов выполнено в виде трехзвенного рычага, одна иэ вершин которого имеет шарнирно связанную с ней каретку, установленную на валу с воэможностью осевого перемещения, а на двух ДР кгих шарнирно закреплены испытываемые ролики, при этом одна из внутренних частей камеры выполнена конической, а механизм нагружения — иэ эластичной оболочки с уложенными в нее шлангами для создания в них избыточного давления.

Камера может быть снабжена системой распыления, циркуляции и нагрева рабочей среды.

На чертеже изображен стенд для испытания роликов ленточного конвейера.

Стенд содержит камеру 1 с внутренней цилиндрической и конической поверхностями. На вращаемом от электродвигателя 2 валу 3 установлена каретка 4, к которой шарнирно крепятся устройства для установки испытываемых роликов, выполненные в виде трехэвенных рычагов 5, имеющих одну степень свободы. Испытываемые ролики 6 н 7 фии636148 снруются в опорах 8 и 9, которые размещены в шарнирах трехэвенных рычагов.

Для испытания различных типораэмеров роликов звенья рычагов выполняются составными.

В цилиндрической части камеры смонтирован механизм нагружения, выполненный и виде эластичной оболочки,10 с уложенными в нее шлангами 11, соединенными посредством штуцера 12 с источником избыточного давления.

Механизм измерения нагрузки íà lO ролик представляет собой установленную в конической части камеры подпружиненную платформу 13, взаимодействующую а упругим упором 14, на который наклеены тензодатчики 15. Тен- 15 зодатчикя сблокироваиы с электронной системой слежения (управления) и исполнительным механизмом, передающим необходимые сигналы на приборы привода камеры нагружения (иа чертеже ы не показаны) . Для защиты элементов механизма от воздействия рабочих сред, коническая поверхность камеры покрыта эластичным изолирующим материалом (на чертеже не показан).

Система распыления, циркуляции и нагрева рабочей среды содержит оросительные форсунки 16, сток 17, насос

18 и теплообменник 19.

Стенд работает следующнм образом.

Ролики 6 и 7 фиксируются в опорах

8 и 9, размещенных на шарнирах трехзвенных рычагов 5. Каретка 4 фиксируется на валу 3 и приводится во вращение от электродвигателя 2. Нагружение создается внешним давлением на вертикальные ролики (а значит и на наклонные через трехзвенный рычаг) от механизма нагружения, выполненного в виде эластичной оболочки 10 с уяоженными в нее шлангами 11, раздуваемыми 40 посредством штуцера 12 газок или жидкостью. Нагрузка на ролики контролируется по снстемег наклонный ролик

7 — подпружиненная платформа 13 — упругий упор 14 — тенэодатчики 15.

Заданный влажностный режим испытаний осуществляется путем подачи рабочей смеси через форсунки 16 от циркуляциоиного насоса 18. В дне камеры предусмотрен сток 17, соединенный с общей системой циркуляции. Рабочая смесь может подогреваться или охлаждаться, проходя через теплообменник

19. Требуемая интенсивность орошения создается количеством подаваемого в форсунки воздуха (от индивидуального источника).

При проведении испытаний в пылеабразивном облаке циркуляционная система отключается, сток закрывается.

Перемещение пыли или абразива произ- 60 водится с помощью форсунок напором сжатого воздуха.

Выполнение рабочей поверхности камеры конической или цилиндрической позволяет имитировать действительный характер работы роликов ленточных конвейеров.

Применение трехзвенного шарнирного рычага имеющего при работе одну степень Свободы, значительно упрощает койструкцию стенда, позволяет производить испытания различных типоразмеров изделий, оценивать специфическое взаимодействие наклонных и горизонтальных роликов, комбинировать способы нагружения.

Имитация общего, а также одностороннего (локального) нагружения на испытываемые. изделия (характерна для роликов при транспортировке грузов различного гранулометрического состава) осуществляется механизмом нагружения путем подачи избыточного давления в шланги (или в некоторые из них).

Снабжение стенда циркуляционной системой обеспечивает воэможность проведения комплексных испытаний изделий в активных жидких средах, позволяет проводить ускоренные испытания путем подачи подогретых или охлажденных агрессивных жидкостей.

Формула изобретения

1. Стенд для испытания роликов ленточного конвейера, содержащий камеру, размещенный о оси камеры вал с устройством для установки испытываемых роликов, контактирующих с внутренней поверхностью камеры, имеющей механизм нагружения, о т л и ч а юшийся тем, что, с целью имитации условий эксплуатации роликов и сокращения времени испытаний, устройство для установки испытываемых роликов выполнено в виде трехзвенного рычага, одна из вершин которого имеет шарнирно связанную с ней каретку, установленную на валу с воэможностью осевого перемещения, а на двух других шарнирно закреплены испытываемые ролики, при этом одна из внутренних частей камеры выполнена конической, а механизм нагружения — из эластичной оболочки с уложенными в нее шлангами для создания в них избыточного давления.

2. Стенд по .п.1, о т л и ч а юшийся тем, что, с целью испыта-. ния роликов в различных средах, камера снабжена системой распыления, циркуляции и нагрева рабочей среды.

Источники информации, принятые во внимание при экспертизе:

1. Ленточные конвейеры, сборник

9 26 ВНИИПТМАШ, М., 1959, стр. 39-40.

2. Авторское свидетельство СССР

Р 331987, кл. В 65 g 15/00, 1970.
