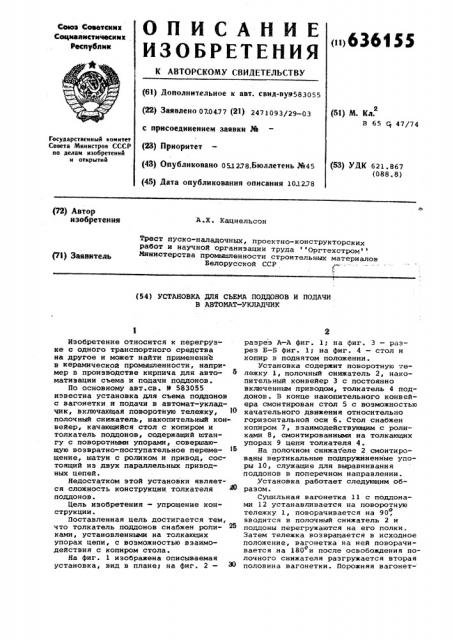

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюэ Советски к

Соцнаанстнческн к

Республик (61) Дополнительное к авт. свид-вув583055 (22) Заявлено 07.04.77 (21) 2471093/29-03 с присоединением заявки 3Й (23) Приоритет (43) Опубликовано 051278.Бюллетень 3645 (45) Дата опубликования описания 10.1278 (5l) М. Кл.

В 65 g 47/74

Государственный комитет

Совета Министров СССР но делам изобретений и открытий (5З) УДК 621,867

{088. 8) P2) Автор изобретения

A.Õ. Кацнельсон

Трест пуско-наладочных, проектно-конструкторских работ и научной организации труда Оргтехстром

Министерства промышленности строительных материалов

Белорусской ССР

{54) УСТАНОВКА ДЛЯ СЪЕМА ПОДДОНОВ И ПОДАЧИ

В АВТОМАТ-УКЛАДЧИК

Изобретение относится к перегрузке с одного транспортного средства на другое и может найти применениЪ в керамической промышленности, например в производстве кирпича для авто- 5 матизации съема и подачи поддонов.

По основному авт.св. Р 583055 известна установка для съема поддонов с вагонетки и подачи в автомат-укладчик, включающая поворотную тележку, палочный снижатель, накопительный конвейер, качающийся стол с копиром и толкатель поддонов, содержащий штангу с поворотными упорами, совершающую возвратно-поступательное перемещение, шатун с роликом и привод, сос таящий иэ двух параллельных приводных цепей.

Недостатком этой установки является сложность конструкции толкателя поддонов.

Цель изобретения — упрощение конструкции.

Поставленная цель достигается тем, что толкатель подцонов снабжен роликами, установленными на толкающих упорах цепи, с вазможностью взаимодействия с копиром стола.

На фиг. 1 изображена описываемая установка, вид в планет на фиг. 2— разрез A-A фиг. 1; на фиг. 3 — разрез В-В фиг. l; на фиг. 4 — стол н конир в поднятом положении.

Установка содержит поворотную тележку. 1, палочный снижатель 2, накопительный конвейер 3 с постоянно включенным приводом, толкатель 4 поддонов. B конце накопительного конвейера смонтирован стол 5 с возможностью качательного движения относительно горизонтальной оси 6. Стол снабжен копиром 7, взаимодействующим с роликами 8, смонтированными на толкающих упорах 9 цепи толкателя 4.

На палочном снижателе 2 смонтированы вертикальные подпружиненные упоры 10, служащие для выравнивания поддонов в поперечном направлении. ,Установка работает следующим образом.

Сушильная вагонетка 11 с поддонами 12 устанавливается на поворотную тележку 1, поворачивается на 90 вводится в палочный снижатель 2 и поддоны перегружаются на его полки.

Затем тележка возвращается в исходное положение, вагонетка на ней поворачивается .на 180 и после освобождения по0 лочного снижателя разгружается вторая половина вагонетки. Порожняя вагонет- б 36155

1З вЂ”

1 — — Ч

Ф f Н ка сталкивается на позицию 13 н далее подается в автомат-укладчик 14.

При вводе вагонетки 11 в полочный снижатель 2 поддоны останавливаются упорами 10 и выравниваются в поперечном направлении.

Снижатель 2 укладывает поддоны на 5 цепи накопительного конвейера, который подает их в зону загрузки толкателя 4. Привод толкателя включается от системы автоматического управления автомата-укладчика 14 и совершает перемещения на шаг.

В начальный момент перемещения до встречи упора 9 поддоном 12, ролик 8 воздействует на копир 7 и поднимает стол 5 с лежащим на нем поддоном, который останавливается упором

l5 (см.фиг.4). Вместе " поддоном, лежащим на столе, останавливается весь последующий ряд поддонов на конвейе. ре 3.

Поддон, находящийся в толкателе, освобождается и упором 9 поддоны перемещаются на шаг и подаются в автоматукладчик 14 под загрузку. В конце шага ролик 8 освобождает копир 7 и последний вместе со столом 5 и лежащим на нем поддоном опускается под действием силы тяжести. Поддоны на конвейере 3 освобождаются и подаются в толкатель (см.фиг.2 и 3).

Формула изобретения

Установка для съема поддонов с вагонетки и подачи в автомат-ук ладчик по авт.св. 9 583055, о т л и ч а ю щ а я с я тем, что, с целью упрощения конструкции, толкатель поддонов снабжен роликами, установленными на толкающих упорах цепи, с возможностью взаимодействия с копиром стола.

1 !

1 !

1

1 б 36155

Фиг. 2
