Союз Советских

Социалистических

Республик

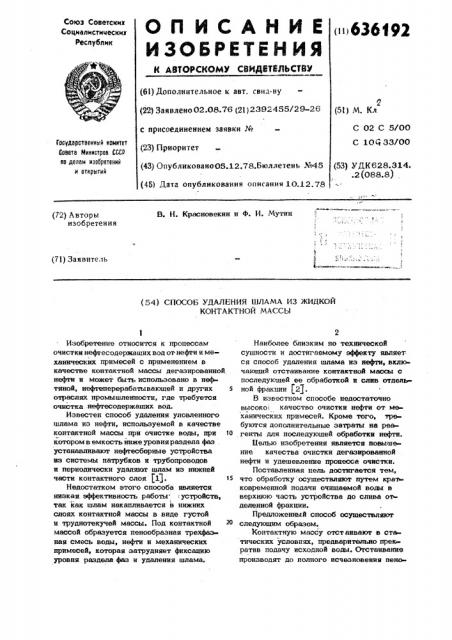

О П И С А Н И Е (и 636192

ИЗОБРЕТЕНИЯ (61) Дополнительное к авт, свид-ву (22} Заявлено 02.08.76 (21) 2392455/29-26 с присоединением заявки № (23) Приоритет (43) Опубликовано05.12.78.бюллетень ЛЪ45 (45) Дата опубликования описания 10.12.78

2 (51) M. Кл

С 02 С 5/00

С 10433/00

Гасударственный комитет

Саветв Мнннстрвв СССР но девам нзовретеннй и еткрытий (53) УДК628.314..2 (088.8), В. H. Красновекин н Ф. И. Мутнн (72) Авторы изобретения (71) Заявитель

l, 1 (54) СПОСОБ УДАЛЕНИЯ ШЛАМА ИЗ ЖИДКОЙ

КОНТАКТНОЙ МАССЫ

Изобретение относится к процессам очистки нефтесодержащих вод от нефти н механических примесей с применением в качестве контактной массы дегазированной нефти и может быть использовано в нефтяной, нефтеперерабатывающей и других 5 отраслях промышленности, me требуетса очистка нефтесодержащнх вод.

Известен способ удаления уловленного шлама из нефти, используемой в качестве контактной массы при очистке воды, прн 10 котором в емкость йиже уровня раздела фаз . устанавливают нефтесборные устройства из системы патрубков и трубопроводов н периодически удаляют шлам из нижней части контактного слоя (1 1.

Недостатком этого способа является низкая эффективность работьг: устройств, так как шлам накапливается в нижних слоях контактной массы в виде густой и труднотекучей массы. Под контактной массой образуется пенообраэная трехфазная смесь воды, нефти и механических примесей, которая затрудняет фиксацию уровня раздела фаэ н удаления шлама.

Наиболее близким по технической сущности и достигаемому эффекту является способ удаления шлама из нефти, включающий отстаивание контактной массы с последующей ее обработкой н слив отдель» ной фракции (2).

В известном способе недостаточно высоко качество очистки нефти от механических примесей. Кроме того, требуются дополнительные затраты на реагенты для последующей обработки нефти.

Белью изобретения является повышение качества очистки дегазированной нефти н удешевление процесса очистки.

Поставленная цель достигается тем, что обработку осуществлают путем крат» ковременной подачи очнщаемой воды в верхнюю часть устройства до слива отделенной фракции.

Предложенный способ осуществляют следующим образом.

Контактную массу отстаивают в статических условиях, предварителе но прек ратив подачу исходной волы. Отстаивание производят до полного исчезновения пена636192

Составитель Е. Агеева

Рвнвктор Л. Курвоовв tezpen М. Борко овв Корректор C. 1 врвонннк

Заказ 6870/16 . Тнрвн 1073 Поннконов.

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская Йаб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 образной промежуточной фазы-смеси воды, нефти и механических примесей и формирования слоя шлама на поверхности раздела фаз нефтьвода.

Затем отстоявшуюся массу подвергают Ю деформации и колебанию путем импульсного воздействия энергии, например кратковременной подачей исходной воды.

Пример. Была изготовлена экспериментальная установка, состояшая 1Ф .из прозрачной вертикальной трубы диаметром 320 мм и высотой 1500 мм, распределителя потока и водосборного патрубка. На 2/3 высоты труба была заполнена водой и на 200 мм под ней- @ дегазированной нефтью, выполняюшей роль контактной массы.

Через распределитель потока на спой, нефти подавалась нефтесодержашая вода с плотностью орошения 5 8 ьЬч на 1 м Е

4 е нОВерхности нефтянОГО слОя

Исходная вода приготавливалась в аппарате с мешалкой и подавалась на распределитель шестеренчатым насосом. Иода содержала 500-1000 мг/л нефти, 20-50 мг/л механических примесей и

50 мг/л поверхностно-активных вешеств.

Исходная вода в установку подавалась. в течение 7 ч, а затем насос был остановлен. После статического отстаивания в течение 1 ч на поверхности раздела фаэ нефть-вода образовался слой шлама толшнной 15-20 мм, представляющий собой концентрат механических примесей и тяжелых фракций нефти.

Шлам труднотекуч, плотность его выше плотности воды, однако эа счет сил адгезнн шлам удерживается под слоем нефти на поверхности раздела фаэ.

После завершения формирования слоя шлама обычным порядком кратковременно в тече1п е 45-60 сек подавалась исходная вода. При этом наблюдалась деформация и колебания поверхности раздела фаэ нефть-шлам и отрыв шлама с отдельных участков. После этого шлам свободно осаждался и накапливался в данной части установки, откуда он периодически дренировался. Слой нефти-контактной массы оставался пригодным к дальнейшей работе.

Формула изобретения

1. Способ удаления шлама из жидкой контактной массы, нреимушественно из слоя дегазированной нефти, при очистке нефтесодержащих вод, включаюший отстаивание контактной массы с последуюшей ее обработкой и слив отделенной фракции, отличающийся тем, что, с целью повышения качества очистки дегазированной нефти и удешевления пропесса очистки, обработку осушествляют путем кратковременной подачи нефтесодержашей воды в верхнюю часть устройства.

2. Способ по ц. 1, о т л и ч а юш и и с я тем, что нефтесодержашую воду подают в течение 45-60 сек.

Источники информации, принятые во внимание при экспертизе:

1. Отчет ТатНИПИнефти по теме № 2B/71, тджх, с. 149, инв.¹ Б254510, 1973, ВНТИЦ, М.

2. Патент США,. № 3594314, кл. 210-19, 1971.
