Искусственное основание здания, сооружения
Иллюстрации
Реферат
Соев Соевтскмн
Соцмалмстмчесийн
Республик

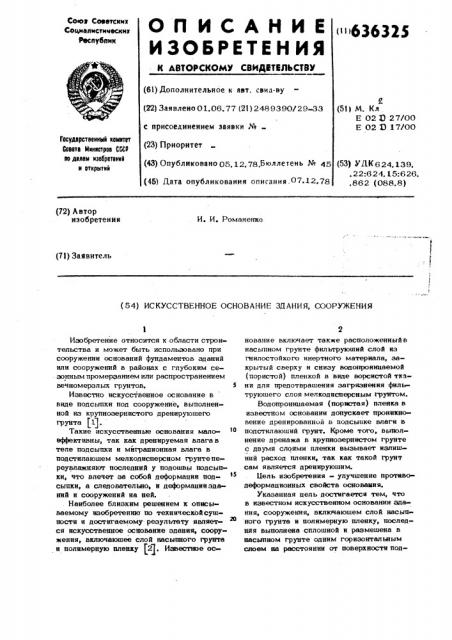

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДВТЕЛЬСТВУ (61) Дополнительное к авт. свиа-ву (22) Заявлено 01,06.77 (21) 2489390/29-33 с присоединением заявки № (23) Приоритет >636325
Я (511 M. Кл
E 02 2 27/00
Е 02 Q 17/00
Геоударстееннай коммтет
Совета Миннотров СССР во делам изобретений н открытий (43) Опубликовано 05.12.78.Бюллетень № 45 (53) УЙК624. 139. . 22:624. 15:626. .862 (088.8) (45) ll,àòà опубликования описания,o7.12.78 (72) Автор изобретения
И. И. Романенко (71) Заявитель (54) ИСКУССТВЕННОЕ ОСНОВАНИЕ ЗДАНИЯ, СООРУЖЕНИЯ
Изобретение относится к области строительства и может быть использовано прн сооружении оснований фундаментов зданий ялн сооружений в районах с глубоким сезонным промерзаннем нли распространением вечномерзлых грунтов. 5
Известно искусственное основание в виде подсыпки под сооружение, выполнен« ной нз крупнозернистого дреннруюшего грунта (1).
Такие искусственные основания маловффективны, так как дреннруемая влага в теле подсыпки н мйграцнонная влага в подстнлаюшем мелкодисперсном грунтепереувлажняют последний у подошвы подсыпки, что влечет за собой деформации подсыпки, а следовательно, н деформацннзданнй н сооружений на ней. . Наиболее близким решением к описываемому изобретению по техннческойсушности н достигаемому результату является искусственное основание здания, сооружения, включаюшее слой насыпного грунта и полимерную пленку 2 . Иэвесттюе основание включает также расположенный в насыпном грунте фильтруюший слой из гнилостойкого инертного материала, закрытый сверху и снизу водопронкцаемой (порнстой) пленкой и виде ворсистой ткани для предотврашения загрязнения фнл труюшего слоя мелкодисперсным грунтом.
Водопроннцаемая (порвстая) пленка в известном основаннк допускает проннкновенне дренированной в подсыпке влаги в подстнлаюший грунт. Кроме того, выполнение дренажа в крупнозернистом грунте с двумя слоями пленки вызывает излншннй расход пленки, так как такой грунт сам является дренируюшим.
Цель изобретения — улучшение противодеформацнонных свойств основания.
Указанная пель достнгается тем, что в известном искусственном основании здания, сооруженяя, вктпочаюшем слой насыпного грунта н полимерную пленку, последняя выполнена сплошной н размешена в насыпном грунте одним горизонтальным слоем на расстояннн от поверхности под636325 стилаюшего грунта. Расстояние между поверхностью подстилающего грунта и полимерной пленкой в 2 3 раза превышает толщину проникновения насыпного грунта в подстилающий. 3
На чертеже изображен вертикальный разрез искусственного основания, Иренируюшая подсыпка 1 из крупноскелетного материала (крупнообломочного грунта), в которой заложен фунда- 19 мент 2 здания или сооружения, возведена на пучинистом подстилающем грунте 3.
Между подсыпкой 1 и подстилающим грунтом 3 образован слой 4 взаимного проникновения крупноскелетного материала И подсыпки и мелкодисперсного грунта. Втеле подсыпки 1 уложена горизонтально полимерная пленка 5 из термопластичной смолы, образующая нижний дренируюший слой 6, толщина которого в 2-3 разапре-2@ вышает толщину проникновения насыпного грунта в подстилающий. Пленка выполнена водонепроницаемой и имеет ребра жесткости 7.
Свободная влага в оттаивающей или И оттаявшей подсыпке дренируется сквозь крупноскелетный материал до достижения водонепроницаемой пленки 5 и отводится в сторону, не проникая в дренируюший слой 6, Аналогично отводится "отжатая" влага в промерзающей подсыпке. Миграционная влага при промерзании основания поднимается из подстилающего грунта 3, проникает сквозь слой 4 н по нижнему дренирующему слою 6 отводится в сторо- И нуее
Укаэанная толщина нижнего слоя 6 дренируюшей подсыпки 1 принята из условий более эффективного, отвода свободной
"отжатой и миграционной влаги.
Подстилающий грунт не переувлажняеч ся за счет свободной и "отжатой" влаги подсыпки. Снижаются его деЖормативные свойства, уменьшаются знакопеременные деформации подсыпки и, следовательно, фундамента здания, сооружения на ней.
Формула изобретения
1. Искусственное основание здания, сооружения, возводимого на пучинистом подстилающем, преимущественно вечномерзлом грунте, включающее слой насыпного грунта и полимерную пленку, о т л и— ч а ю ш е е с я тем, что, с целью улучшения противодеформационных свойств ос нования, полимерная пленка выполнена сплошной и размещена в насыпном грунте одним горизонтальным слоем на расстоянии от поверхности подстилающего грунта
2. Искусственное основание по п,1, отличающееся тем, что расстояние между поверхностью подстилающего грунта и полимерной пленкой в 2-3 раза превышает толщину проникновения насыпного грунта в подстилающий, Источники информации, принятые -во внимание при вкспертиэе:
i. Авторское свидетельство СССР
No 347386е кл, Е 02 Q 17) 00в 1972
2. Патент США No 3654766, кл. 6 1-37, 1972, ЦНИИПИ Заказ 6901/23
