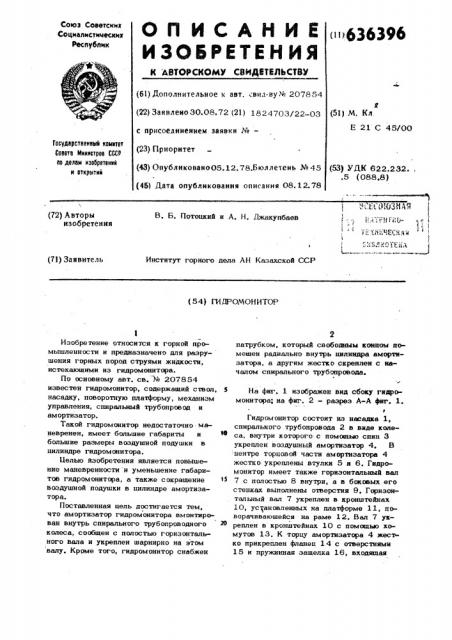

Реферат



ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалнстнмеских

Республик

< 63639 (6!) Дополнительное к авт. вид-By¹ 207854 (22} Заявлено 30.08.72 (21) 1824703/22-03 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано05.12,78.Бюллетень № 45 (45) Дата опубликования описания 08,12.78 (5}} М. Кл

Е 21 С 45/00

Государственный кометет

Совета Менлстров СССР ао делам изобретевей и открытей (Sa) УДК 622.232., .5 (088.8) Ъ (72) Авторы изобретения

В. Б. Потоцкий и А. И. Ъкакупбаев!

:.4. ".И с 4-;. (é!;×EÑÛлs

} 1

1 г " (73) Заявитель

Институт горного дела AH Казахской CCP (54) ГИДРОМОНИТОР

Изобретение относится к горной промышленности и предназначено для разрушения горных пород струями жидкости, истекающими из гидромонитора.

По основному авт. св. ¹ 207854 известен гидромонитор, содержащий ствол, 5 насадку, поворотную платформу, механизм управления, спиральный трубопровод и ам ортнзатор.

Такой гидромонитор недостаточно маневренен, имеет большие габариты и Е© большие размеры воздушной подушки s цилиндре гидромонитора.

Белью йзобретения является повышение маневренности и уменьшение габаритов гидромонитора, а также сокращение воздушной подушки в цилиндре амортизатора.

Поставленная цель достигается тем, что амортизатор гидромонитора вмонтирован внутрь спирального трубопроводного колеса, сообщен с полостью горизонтального вала и укреплен шарнирно на этом валу. Кроме того, гидромоннтор снабжен

2 патрубком, который свободным конном помещен радиально внутрь цилиндра амортизатора, а другим жестко скреплен с началом спирального трубопровода.

На фиг. 1 изображен внд сбоку гидромонитора; на фиг. 2 — разрез А-А фиг. 1.

Р

Гндромонитор состоит иэ насадка 1, спирального трубопровода 2 в виде колеса, внутри которого с помощью спиц 3 укреплен воздушный амортизатор 4. В центре торцовой части амортизатора 4 жестко укреплены втулки 5 и б. Гидромонитор имеет также горизонтальный вал

7 с полостью 8 внутри, а в боковых его стенках выполнены отверстия 9. Горизонтальный вал 7 укреплен в кронштейнах

10, установленных на платформе 11, поворачивающейся на раме 12. Вал 7 укреплен в кронштейнах 10 с помощью хомутов 13. К торцу амортизатора 4 жестко прикреплен фланец 14 с отверстиями

15 и пружинная защелка 16, входящая

636396 последовательно в отверстия 15 фланца

14. цилиндр 17 защелки 16 жестко скреплен с кронштейном 10 гидромонитора.

С цилиндром амортизатора 4 жестко % ,скреплен патрубок 18, который свободным KoHl10M помещен радиально внутрь цилиндра амортизатора, а другим жестко скреплен с началом спирального трубопровода. 14

Гидромонитор приводит =я в действие напорной водой, поступающей от трубопровода, соединеннЬго с полостью 8 ва13 ла 7 через отверстия 9 внутрь амортизатора 4 и далее через патрубки 18 и спиральный трубопровод 2 в насадку 1.

Формула изобретения

1. Гидромонитор но авх. св. % 20785 l, отличающийся тем,что,с целью повышения маневренности и уменьшения габаритов, амортизатор вмонтирован внутрь спирального трубопроводнот о колеса, сообщен с полостью горизонтального вала и укреплен повторно на этом валу.

2. Гидромонитор по и, 1, о т л и — чающийся тем,что,сцельюсокрашения воздушной подушки B цилиндре амортизатора, он снабжен патрубком, который свободным концом помещен радиально внутрь цилиндра амортизатора, а другим жестко скреплен с началом спирального трубопровода.

636396

Фиг. 2
