Реферат



(i<) 636401

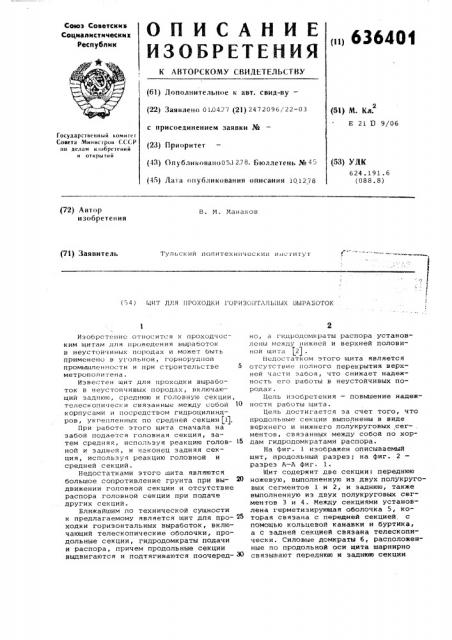

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсккв

Социалксткческкк

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.04.77 (2)) 2472096/22-03 с присоединением заявки Ж (23) Приоритет (43) Опубликовано051278. Бюллетень Ж 45 (45) Дата опубликования описания 101278 (5l) M. Кл.

Е 21 П 9/06

Государственный комитет

Совета Минно гров СССР по делам изобретений и открытий (53) УДК

624.191.6 (088.8) (72) Антс>р изобретения

В. М. Манаков

{71) Заявитель

Тульский политехннческии иti . г итут (6 4 ) ЦИТ Д)!Я ПРОХОДКИ 1 OP H3OIIT 3)lbllb)X ВЫРАБОТОК

Изобретение oTHo(ится к проходческим щитам лля проведения выработок в неустойчивых породах и может быть применено в угольнои, горноруднои промьавленное ти и при строительстве 5 метрополитена.

Известен щит дня проходки выработок в неустойчивых породах, включающий заднюю, среднюю и головную секции, телескопически связанные между собой 10 корпусами и посредством гидроцилиндров, укгегтленных по средней секции (11.

При работе этого щита сначала на забой подается головная секция, затем средняя, используя реакцию голов- (5 ной и задней, и наконец задняя секция, используя реакцию головной и средней секций.

Недостатками этого щита являются большое сопротивление грунта при вы- Ю движении головной секции и отсутствие распора головной секции при подаче других секций.

Ближайшим по технической сущности к предлагаемому является щит для про- 25 ходки горизонтальных выработок, включающий телескопические оболочки, продольные секции, гидродомкраты подачи и распора, причем продольные секции выдвигаются и подтягиваются поочеред- 8О но, а гидродомкраты распора установлены между нижней и верхней половиной щита 121 .

Недостатком этого щита является отсутствие полного перекрытия верхней части забоя, что снижает надежность его работы в неустойчивых порола> .

Цель изобретения — повышение надежности работы щита.

Цель достигается за счет того, что продольные секции выполнены в виде верхнего и нижнего полукруговых сегментов, связанных между собой по хордам гидродомкратами распора.

На фиг. 1 изображен описываемый щит, продольный разрез; на фиг. 2 разрез А-А фиг. 1.

Щит содержит две секции: переднюю ножевую, выполненную из двух полукруговых сегментов 1 и 2, и заднюю, также выполненную из двух полукруговых сегментов 3 и 4. Между секциями установлена герметизирующая оболочка 5, которая связана с передней секцией, с помощью кольцевой канавки и буртика, а с задней секцией связана телескопически. Силовые домкраты б, расположенные по продольной оси щита шарнирно связывают переднюю и заднюю секции

636401

Формула изобретения

Составитель A.Øåñòèìèðoâ

Редактор С.Титова Техред м,Борисова Корректор Е. Дичинская

Заказ 6910/28 Тираж 692 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, -35, Раушская наб., д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная,4 между собой.Полукруговые сегменты 1-4 стыкуются посредством опорных вставок

7, которые внутренними желобами связаны с сегментами распора секций в ,окружающие породы,- по их хордам расположены распорные гидродомкраты 8, гидроцилиндры которых шарнирно закреплены на сегментах 1-4, а штоки также шарнирно закреплены на опорных вставках 7.

Описанный щит работает следуЮщим образом. ВО

После разработки забоя на величину уходки задняя секция распирается гидродомкратами 8 в окружающие породы и передняя секция с предварительно снятым раствором передвигается к !5 забою силовыми домкратами 6, подтягивая герметизирующую оболочку 5. Затем снимается распор в задней секции и распирается гидродомкратами 8 передняя секция, которая подтягивает 20 к забою посегментно заднюю секцию.

Перед подтягиванием нижнего сегмента

4 на него перемещается рабочее оборудование щита, которое вместе с сегментом 4 Подтягивается к забою под прикрытием верхнего сегмента 3.

Подтягиванием сегмента 3 заканчивается передвижение щита на новое рабочее место. При этом распорные гидродомкраты 8 сегмента 3 замыкаются гидрозамком, а штоковые полости распорных гидродомкратов 8 сегмента 4 переключаются на слив.

Описанное выполнение секций щита повышает надежность передвижения секций и предотвращает обрушение вышележащих пород внутрь щита.

Щит для пр "îäêè горизонтальных выработок, включающий телескопические оболочки, продольные секции, гидродомкраты подачи и распора, о т л и ч а— ю шийся тем, что, с целью повышения надежности его работы, продольные секции выполнены в виде верхнего и нижнего полукруговых сегментов, связанных между собой по хордам гидродомкратами распора.

Источники информации, принятые во внимание при экспертизе:

1. Патент Японии Р 44-2131, кл. 87 В 4, 1969.

2. Патент ФРГ Ф 2144862, кл. 5 C 9/06, 31.03.77.
