Ячейка высокого давления
Иллюстрации
Реферат

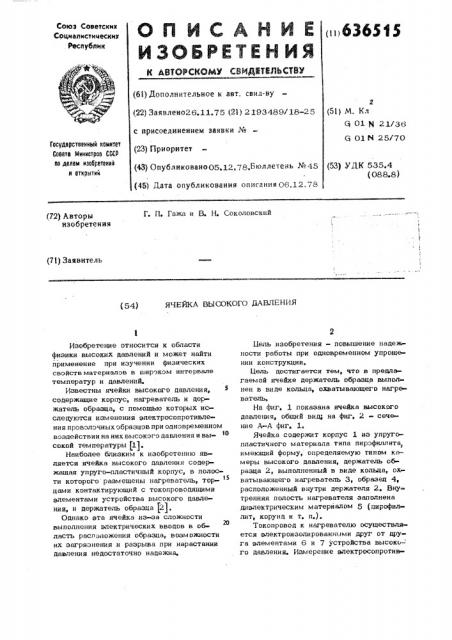

Союз Советских
Социалистических
Республик (» 6365 1 5 (51) Дополнительное к авт. свил-ву (22) Заявлено26.11.75 (21) 2193489/18-25 с присоединением заявки .Ч (23) Приоритет (43) Опубликовано05.12.78,Áþëëåòeèü № 45 (45) Лата опубликования описания 06.12.78 г (51) М. Кл
S 01M 21/зь.
G 01 М 25/70
Гюсудврственнвн нюинтет
Сюввтв Мнннстрюв ССО вю двяви ивюбрвтвннй н ютнрытнй (53) УДК 535.4 (088.8) Г. П, Гажа и В, Н. Соколовский (72) Авторы изобретения (71) Заявитель
ЯЧ1.:йКЛ ВЫСОКОГО ДАВЛЕНИЯ
Изобретение относится к области физики высоких давлений и может найти применение при изучении физических свойств материалов в ширэком интервале температур и давлений.
Известны ячейки высокого pàâëåíèÿ, содержащие корпус, нагреватель и держатель образца, с помощью которых исследуются изменения электросопротивления проволочных образцов при одновременном воздействии на ннх высокого давления и высокой температуры (1), Наиболее близким к изобретению является ячейка высокого давления содержащая упруго-пластичный корпус, в полости которого размещены нагреватель, тор- т цами контактирующий с токопроводящими элементами устройства высокого давления, и держатель образца (2).
Однако эта ячейка из-за сложности выполнения электрических вводов в область расположения образца, возможности их загрязнения и разрыва при нарастании давления недостаточно надежна.
Бель изобретения - повышение падеж ности работы при одновременном упрощении конструкции, Бель достигается тем, что в предлагаемой ячейке держатель образца выполнен в виде кольца, охватывающего нагреватель, На фиг, 1 показана ячейка высокого давления, общий вид; на фиг, 2 - сечение А-А фиг. 1.
Ячейка содержит корпус 1 из упругопластичного материала. типа пирэфиллита, имеющий форму, определяемую типом камеры высокого давления, держатель об разца 2, выполненный в виде кольца, охватывающего нагреватель 3, образец 4, расположенный внутри держателя 2. Вну тренняя полость нагревателя заполнена диэлектрическим материалом 5 (пирофиллит, корунд и т, и,).
Токопровод к нагревателю осуществляется электроизолированнымн друг от друга элементами 6 и 7 устройства высоко- го давления. Измерение эпектросопротив636515
Составитель В. Траут
Редактор Ж. Рожкова Техред 3. Катрич Корректор П. Макаревич
Заказ 6931/34 Тираж 1070 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035 Москва, 35, Раушская наб„д. 4/5
Филиал ППП Патент, г. Ужгород, ул Проектная, 4 ления образца 4 производится с помощью потенциометрических и токовых вводов
8, а температура - термопарой 9.
Собранную ячейку помещают в камеры высокого давления и затем подвергают Я всестороннему сжатию. Нагрев образца
4 осуществляют пропусканием тока через нагреватель 3, Температура в зоне расположения образца 4 контролируется термопарой 9, С помощью системы вводов 8 измеряют электросопротивление образца
4 в функции как температуры, так и давления.
Формула изобретения
Ячейка высокого давления, содержащая упруго-пластичный корпус, в полости которого размещены нагреватель, торцамн контактирующий с токопроводящими элементами устройства высокого давления, и держатель образца, о т л и ч а ющ а я с я тем, что, с целью повышения надежности работы при одновременном упрощении конструкции, держатель образца выполнен в виде кольца, охватывающего нагреватель.
Источники информации, принятые во внимание при экспертизе:
1.Кауфман Л. и др. Физика высоких давлений, M., 1963, с. 204-207.
2,с соЯ Ьег43 E-М. Wig И Р еавоге vneOsur e entÔà Üèä. îè, 1963, р. 156-157
