Реферат



Союз Советских

Социалистических

Республик

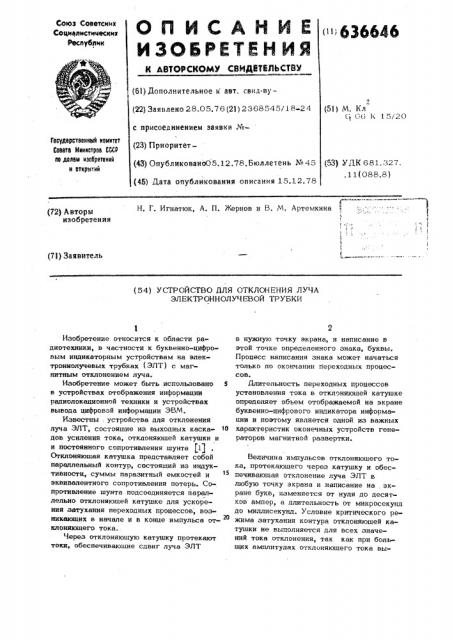

ОП ИКАНИЕ 1 рщд

ИЗОБРЕТЕН ИЯ,. (6!) Дополнительное к авт. саид-ву1

2 (5l) M. Кл

С 06 К 15/20 (22) Заявлено 28.05.76 (21) 2368545/18-24 с присоединением заявки №(23) Приоритет—

Государстаеннвй комитет

Совета Мннкстраа СССР ае делам нзабретеннй н аткрмтнй (43) Опубликовано05.12.78.Бюллетень №45 (45) Дата опубликовании описания 15.12.78 (53) УДК 681,327. . 1 1 (088.8) Н, Г. Игнатюк, A. П. Жернов и В. И. Артемкина

1 (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТКЛОНЕНИЯ ЛУЧА

ЭЛЕКТРОННОЛУЧЕВОЙ ТРУБКИ

Изобретение относится к области ра« диотехники, в частности к буквенно-цифровым индикаторным устройствам на электроннолучевых трубках (ЭЛТ) с магнитным отклонением луча.

Изобретение может быть использовано 5 в устройствах отображения информации радиолокационной техники и устройствах вывода цифровой информации ЭВМ.

Известны: устройства для отклонения луча ЭЛТ, состояшие из выходных каскадов усиления тока, отклоняюшей катушки и и постоянного сопротивления шунта (1)

Отклоняюшая катушка представляет собой параллельный контур, состояший из индуктивности., суммы паразитный емкостей и эквивалентного сопротивления потерь. Сопротивление шунта подсоединяется параллельно отклоняюшей катушке для ускорения затухания переходных процессов, возникаюших в начале и в конце импульса отклоняюшего тока.

Через отклоняюшую катушку протекают токи, обеспечивающие сдвиг луча ЭЛТ в нужную точку экрана, и написание в этой точке определенного знака, буквы.

Процесс написания знака может начаться только по окончании переходных процессов.

Йлительность переходных процессов установления тока в отклоняюшей катушке определяет объем отображаемой на экране буквенно-цифрового индикатора информации и поэтому является одной из важных характеристик оконечных устройств генераторов магнитной развертки.

Величина импульсов отклоняюшего тока, протекаюшего через катушку и обеспечивающая отклонение луча ЭЛТ в любую точку экрана и написание на экране букв, изменяется от нуля до десятков ампер, а длительность от микросекунд до миллисекунд. Условие критического режима затухания контура отклоняющей катушки не выполняется для всех значений тока отклонения, так как при больших амплитудах отклоняющего тока выГ> 56646

Составитель Г. Митина

Редактор Л. Утехина Техред А, Алатырев корректор С. Гарасиняк

Заказ 6943/40 Тираж 784 Подписное

LIHHHIlH Государственного комитета овета Министров СГ. СР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Формула изобретения

1 . Устройство для отклонения луча

ЭЛТ, содержашее последовательно соединенные выходной каскад и отклоняюшую катушку, параллельно которой подключен шунт, о т л и ч а ю ш е е с я тем, что, с целью повышения качества отображаемых знаков при повышении надежности устройства, оно содержит пороговые шунты, подключенные параллельно отклоняюшей катушке.

2. Устройство по п. 1, о т л и ч аю ш е е с я тем, что каждый пороговый шунт содержит цепочки последовательно соединенных резистора, диода и стабилитрона, включенных встречно друг другу.

Источники информации, принять|е во внимание при экспертизе:

1. Красноголовый Б. Г. Проектирование и расчет элементов индикаторных устройств. Минск, Высшая школа, 1972. с. 144, 2. Берман В. Р., Фролкин В, Т. Генераторы магнитной развертки электроннолучевых индикаторов. M„ "Энергия", 1975, с. 19.
