Обмотка электроиндукционных аппаратов

Обмотка электроиндукционных аппаратов

Иллюстрации

Показать все

Реферат

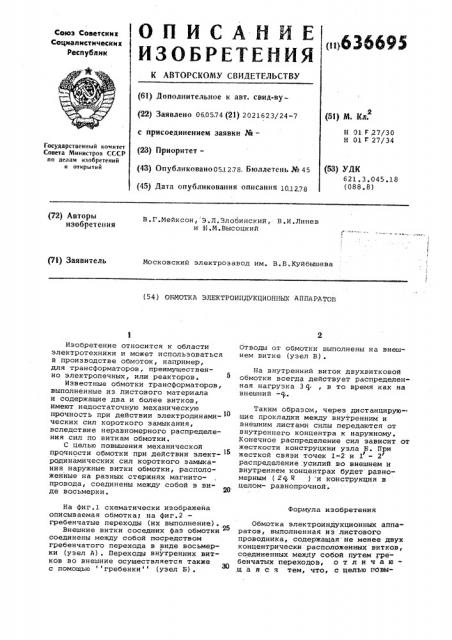

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Совхоз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву(22) Заявлено 06.0574 (21) 2021623/24-7 с присоединением заявки И— (23) Приоритет— (43) Опубликовано05.1278. Бюллетень ¹ 45 (45) Дата опубликования описания 101278 (51) N. Кл.

Н 01 F 27/30

Н 01 Г 27/34

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК

621.3.045.18 (088.8) (72) Авторы изобретения

В.Г.Мейксон, Э.Л.Злобинский, В.И.Линев и Н.М.Высоцкий (71) Заявитель

Московский электрозавод им. В.В„Куйбышева (54) ОБМОТКА ЭЛЕКТРОИПДУКЦИОННЫХ АППАРАТОВ

Формула изобретения

Изобретение относится к области электротехники и может использоваться в производстве обмоток, например, для трансформаторов, преимущественно электропечных, или реакторов.

Известные обмотки трансформаторов, выполненные из листового материала и содержащие два и более витков, имеют недостаточную механическую прочность при действии электродинамических сил короткого замыкания, вследствие неравномерного распределения сил по виткам обмотки.

С целью повышения механической прочности обмотки при действии электродинамических сил короткого замыкания наружные витки обмотки, расположенные на разных стержнях магнитопровода, соединены между собой в виде восьмерки.

На фиг.1 схематически изображена описываемая обмотка; на фиг.2 гребенчатые переходы (их выполнение).

Внешние витки соседних фаз обмотки соединены между собой посредством гребенчатого перехода в виде восьмерки (узел А) . Переходы внутренних витков во внешние осуществляется также с помощью гребенки (узел Б) .

Отводы от обмотки выполнены на внешнем витке (узел В) .

На внутренний виток двухвитковой обмотки всегда действует распределен" ная нагрузка 3 ., в то время как на внешний -<),.

Таким образом, через дистанцирующие прокладки между внутренним и внешним листами силы передаютсч от внутреннего концентра к наружному.

Конечное распределение сил зависит от жесткости конструцкии узла Е. П1зи жесткой связи точек 1-2 и 1 — 2

У распределение:усилий во внешнем и внутреннем концентрах будет равномерным (2ф и ) и конструкция в целом- равнопрочной.

Обмотка электроиндукционных аппаратов, выполненная из листового проводника, содержащая не менее двух концентрически расположенных витков, соединенных между собой путем гребенчатых переходов, о т л и ч а ю,щ а я с я тем, что, с целью пбвы636695

Составитель Л.Кардаков

Редактор B.Ôåëüäìàí Техред C,Èèràé Корректор .Н.Êîâàëåâà

° »

Эакаэ 6960/43 Тираж 918 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, r.Óæãoðoä, ул.Проектная,4 шенин механической прочности обмотки при действии электродинамических сил короткого замыкания, наружные витки обмотки, расположенные на разных стержнях магнитопровода, соединены между собой в виде восьмерки.
